Мультиформатные видеокамеры: виды и назначение

Мультиформатная видеокамера — устройство видеонаблюдения, способное работать в нескольких стандартах передачи видеосигнала (например, TVI, AHD, CVI, аналоговый CVBS и иногда IP). Позволяет гибко интегрировать камеру в разные системы без замены оборудования.

Назначение мультиформатных видеокамер

Используются там, где нужна гибкость интеграции и постепенная модернизация систем видеонаблюдения.

Основные задачи:

Замена аналоговых камер без прокладки новых кабелей.

Совместная работа с разными видеорегистраторами (аналоговыми DVR, гибридными, TVI‑совместимыми).

Миграция с аналоговых систем на цифровые без единовременной замены всего оборудования.

Универсальное решение для объектов с разнородным оборудованием (например, часть камер аналоговые, часть — TVI).

Тестирование и подбор стандарта перед масштабным внедрением.

Резервирование форматов — переключение на другой стандарт при сбое основного.

Упрощение логистики и складирования — один тип камеры заменяет несколько специализированных моделей.

Где применяются:

многоквартирные дома с устаревшей кабельной инфраструктурой;

предприятия с поэтапной модернизацией систем безопасности;

объекты с распределёнными зонами наблюдения (склады, ТЦ, офисы);

частные дома и коттеджи;

государственные учреждения с ограниченным бюджетом на обновление систем;

транспортные узлы (вокзалы, аэропорты) с разнородными системами;

исторические здания, где сложно прокладывать новые кабели.

Виды мультиформатных видеокамер

1. По поддерживаемым стандартам:

TVI + AHD + CVI + CVBS — наиболее распространённый набор для аналоговых форматов высокой чёткости.

TVI + IP — гибридные модели с возможностью работы в аналоговом и цифровом режимах.

AHD + CVI + CVBS — без поддержки TVI, для совместимости с другими аналоговыми HD‑стандартами.

Все форматы (TVI/AHD/CVI/CVBS/IP) — универсальные камеры с максимальной гибкостью.

2. По разрешению:

HD (720p, 1 Мп) — базовый уровень для общего обзора.

Full HD (1080p, 2 Мп) — оптимальный вариант для большинства задач.

Высокое разрешение (3–8 Мп) — для детального распознавания мелких объектов.

3. По форм‑фактору:

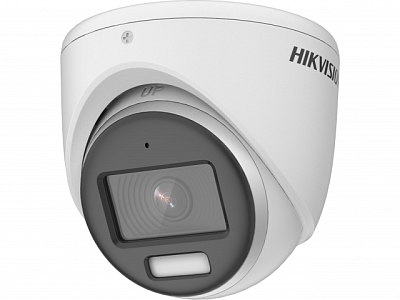

Купольные — для помещений и улицы, антивандальные модели.

Цилиндрические (Bullet) — для периметрального наблюдения, с ИК‑подсветкой.

Поворотные (PTZ) — с функциями Pan/Tilt/Zoom, для контроля больших зон.

Малогабаритные — для скрытого монтажа или ограниченного пространства.

Панорамные (360°) — обзор без «мёртвых зон».

4. По месту установки:

Внутренние — класс защиты IP20–IP40, для офисов, магазинов, квартир.

Уличные — защита IP65–IP67, IK08, морозостойкость (−30 °C … +60 °C), обогрев корпуса.

5. По типу объектива:

Фиксированный (2.8 мм, 3.6 мм) — постоянный угол обзора.

Вариофокальный (2.8–12 мм) — ручная настройка фокусного расстояния.

Моторизованный — удалённая регулировка угла обзора и зума.

6. По наличию подсветки:

С ИК‑подсветкой — ночное видение (дальность 10–50 м), чёрно‑белое изображение.

С LED‑подсветкой — цветное изображение ночью, дополнительное освещение зоны.

Без подсветки — только дневное наблюдение.

7. По дополнительным функциям:

Детектор движения — автоматическая запись или оповещение.

WDR (расширенный динамический диапазон) — компенсация засветки.

BLC (компенсация задней засветки) — улучшение видимости объектов на фоне яркого света.

AGC (автоматическая регулировка усиления) — стабилизация яркости изображения.

Аудиоканал — встроенный микрофон и динамик для двусторонней связи.

Поддержка UTC — управление настройками камеры (меню OSD) по коаксиальному кабелю.

Тревожные входы/выходы — подключение датчиков (движения, открытия двери).

Ключевые технические характеристики

Поддерживаемые форматы: TVI, AHD, CVI, CVBS, IP (зависит от модели).

Разрешение: 1–8 Мп (720p–1080p и выше).

Угол обзора: 60–140° (зависит от объектива).

ИК‑подсветка: дальность 10–50 м.

Класс защиты: IP (влаго‑пылезащита), IK (ударопрочность).

Рабочая температура: −30 °C … +60 °C (уличные модели).

Питание: 12 В постоянного тока, PoE (в IP‑совместимых моделях).

Интерфейсы: BNC (коаксиал), RJ‑45 (UTP), аудиовход/выход, тревожные входы.

Переключение форматов: ручное (джойстик/переключатель) или удалённое (через UTC/меню регистратора).

Преимущества мультиформатных камер

Гибкость интеграции — совместимость с аналоговыми, TVI и IP‑системами.

Экономия на модернизации — не требует замены кабелей при переходе на TVI/AHD.

Универсальность — одна модель заменяет несколько специализированных камер.

Простота обслуживания — единый тип оборудования на складе.

Отсутствие задержек сигнала в аналоговых режимах (в отличие от IP).

Дальность передачи — до 500 м по коаксиалу без потерь качества.

Надёжность — меньше уязвимостей, связанных с кибербезопасностью.

Совместимость с гибридными DVR — одновременная работа с разными форматами на одном объекте.

Ограничения мультиформатных камер

Стоимость — дороже узкоспециализированных камер.

Сложность настройки — требуется выбор формата и параметров для каждого режима.

Ограниченная функциональность в IP‑режиме — не все модели поддерживают полную видеоаналитику.

Потери качества при переключении — некоторые форматы могут давать разное разрешение.

Потребление энергии — работа в нескольких режимах может увеличивать нагрузку на блок питания.

Критерии выбора мультиформатной видеокамеры

При подборе учитывают:

1. Тип объекта (улица, склад, офис) — определяет класс защиты и угол обзора.

2. Требуемые форматы — какие стандарты уже используются на объекте.

3. Разрешение — Full HD достаточно для большинства задач, 3–8 Мп — для распознавания мелких деталей.

4. Условия эксплуатации — уличные модели требуют защиты IP65/IK08.

5. Дальность ИК‑подсветки — зависит от освещённости зоны наблюдения.

6. Способ подключения — коаксиал (надёжнее) или UTP (для IP‑режима).

7. Дополнительные функции — аналитика, аудио, UTC, вандалозащита.

8. Совместимость с регистратором — поддержка нужных форматов на DVR/NVR.

9. Бюджет — базовые модели дешевле, высокоразрешающие и гибридные — дороже.
