Кабель КВК с питанием: виды и назначение

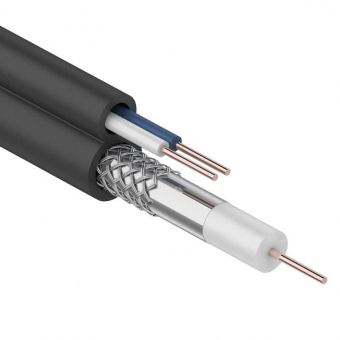

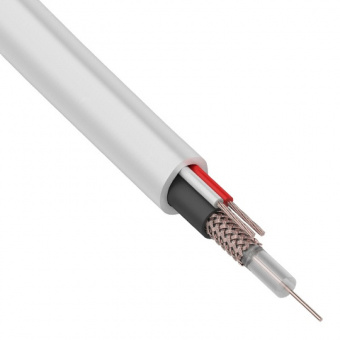

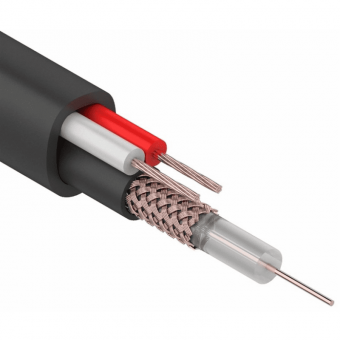

КВК (Комбинированный Видеокабель) — это кабель с совмещённой конструкцией: коаксиальный элемент для передачи видеосигнала (75 Ом) и дополнительные провода питания в общей оболочке. Позволяет одновременно передавать изображение и подавать питание на оборудование (обычно 12 В)
Расшифровка маркировки
К — кабель;
В — видеонаблюдения;
К — комбинированный
Полная маркировка может включать дополнительные обозначения, например:
П — оболочка из полиэтилена (для наружной прокладки);
В — оболочка из ПВХ (для внутренней прокладки)
Виды кабеля КВК

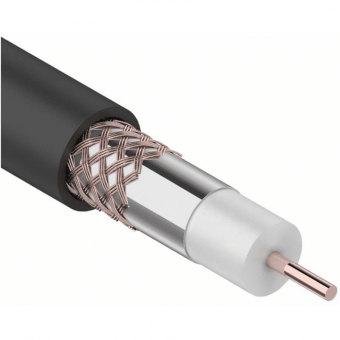

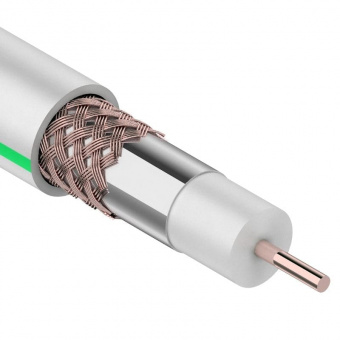

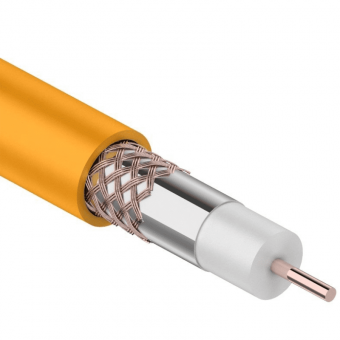

По типу коаксиального элемента

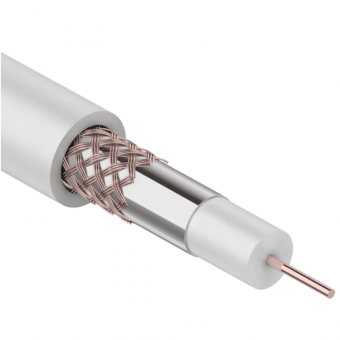

С коаксиал 3С‑2V. Тонкие жилы, подходит для коротких линий (до 100 м). Используется в помещениях. Оболочка — тип «8»

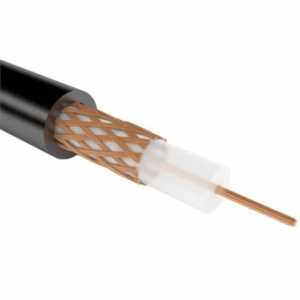

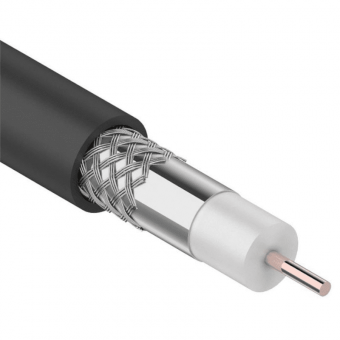

С коаксиал RG‑59. Более толстая центральная жила — передаёт сигнал на большие расстояния (до 300 м) с минимальными потерями. Часто применяется в уличных системах.
2. По материалу жил
Медные (Cu). Лучшая проводимость, минимальные потери сигнала и питания. Рекомендуется для ответственных систем .
Омеднённый алюминий (CCA). Дешевле, но выше сопротивление и риск окисления. Подходит для бюджетных решений.

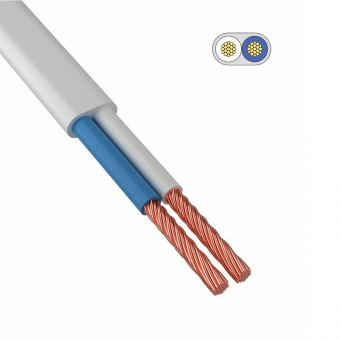

3. По сечению жил питания
2 × 0{,}5$ мм² — для камер с низким энергопотреблением (например, внутренних IP‑камер)
2 × 0{,}75$ мм² — для уличных камер с подогревом, ИК‑подсветкой или PTZ‑механизмами.

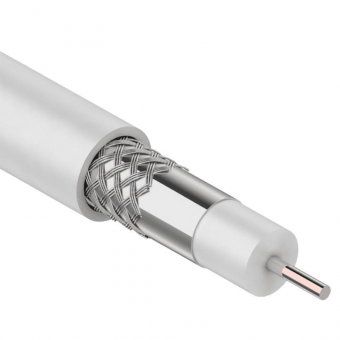

4. По конструкции экрана коаксиала
Оплётка из алюминия (AL) — базовый уровень защиты от помех (32–64 нити);
Оплётка из меди (Cu) — повышенная помехозащищённость (80 нитей и более);

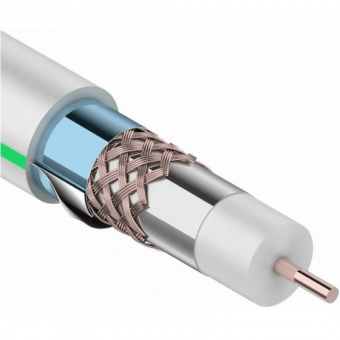

Комбинированный экран (фольга + оплётка) — максимальная защита в условиях сильных электромагнитных наводок.
5. По оболочке и условиям прокладки
ПВХ (PVC) — для внутренней прокладки. Гибкий, но менее устойчив к УФ и морозу.
Полиэтилен (PE) — для наружной прокладки. Устойчив к ультрафиолету, влаге и температурам от −40∘ C до +70∘ C
FR (огнестойкий) — с низким дымовыделением (LS), для объектов с повышенными требованиями пожарной безопасности.
6. По модификации
КВК‑П. Оболочка из светостабилизированного полиэтилена. Предназначен для наружной прокладки: устойчив к УФ, перепадам температур, механическим нагрузкам.
КВК‑В. Оболочка из ПВХ. Для внутренней прокладки в помещениях. Менее устойчив к внешним воздействиям, но дешевле.

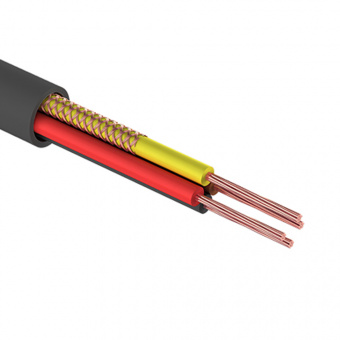

КВОС. Кабель для видеоохранных систем. Разделены проводники питания, оболочка типа «8». Часто используется в аналоговых системах.
ККСП. Аналог КВК для наружной прокладки с полиэтиленовой оболочкой. Одножильный кабель питания.
Примеры распространённых марок
КВК‑2П: коаксиал RG‑59 + 2 × 0{,}75 мм² питания, оболочка PE. Для улицы.
КВК‑В: коаксиал 3С‑2V + 2 × 0{,}5 мм² питания, оболочка ПВХ. Для помещени.
Аналог КВОС: RG‑59U, 75 Ом (CCA, оплётка 32 нити AL) + 2 × 0{,}75 мм² (CCA). Для аналоговых камер.

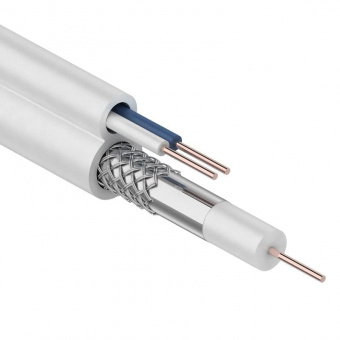

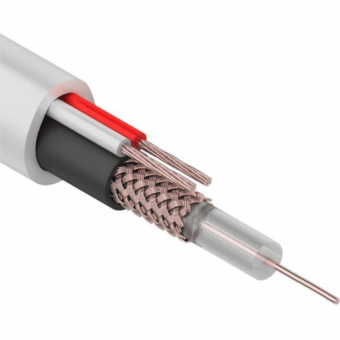

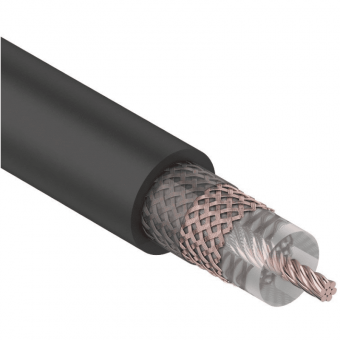

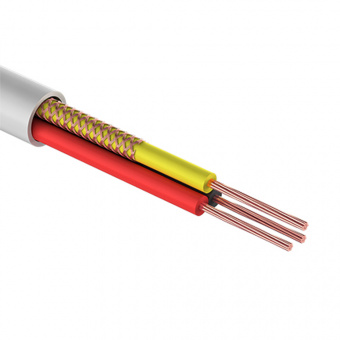

Конструкция кабеля КВК (по слоям)
-
Центральная жила коаксиала — медь или CCA, передаёт видеосигнал.
-
Изоляция коаксиала — вспененный полиэтилен (для RG‑59) или сплошной диэлектрик (3С‑2V).
-
Экран коаксиала — фольга и/или оплётка (AL/Cu).
-
Оболочка коаксиала (в классическом КВК).
-
Провода питания — 2 жилы (плюс и минус), сечение 0{,}5–0{,}75 мм². Материал — Cu или CCA
-
Общая оболочка — ПВХ или PE, защищает все элементы от внешних воздействий.
Для чего нужен кабель КВК
Применяется в системах видеонаблюдения и охранных комплексах для одновременной передачи видео и подачи питания на оборудование:
Аналоговые камеры (CVBS, AHD, TVI, CVI):
организация видеонаблюдения на объектах без IP‑инфраструктуры.
подключение камер к видеорегистратору (DVR);
камеры HD‑SDI (High‑Definition Serial Digital Interface).
системы с гибридными видеорегистраторами.
Наружные системы:
уличные камеры с ИК‑подсветкой и подогревом (используют КВК‑П с PE‑оболочкой)
периметральное видеонаблюдение на складах, парковках, промышленных территориях.
Внутренние системы:
офисы, магазины, жилые дома (КВК‑В с ПВХ‑оболочкой) ;
торговые центры, гостиницы, школы.
Охранные комплексы:
интеграция с датчиками движения, сигнализации;
управление PTZ‑камерами (поворот, зум)
Временные системы:
стройплощадки, мероприятия;
мобильные посты охраны.
Основные технические характеристики
Волновое сопротивление коаксиала: 75±3 Ом
Номинальное напряжение питания: 12 В постоянного тока
Сечение жил питания: 0,5 или 0,75 мм²
Диапазон рабочих температур:
ПВХ (КВК‑В): от −20∘ C до +50∘ C
PE (КВК‑П): от −40∘ C до +70∘ C
Максимальная длина линии:
3С‑2V: до 100 м;
RG‑59: до 300 м (без потерь сигнала).
Минимальный радиус изгиба: 15–30 мм (зависит от диаметра кабеля).
Срок службы: 10–15 лет при соблюдении условий эксплуатации
Преимущества КВК
Экономия времени и материалов. Не нужно прокладывать отдельные кабели для видео и питания.Надёжность. Общая оболочка защищает от механических повреждений, влаги и помех.
Удобство монтажа. Один кабель вместо двух — меньше пучков, проще прокладка.
Универсальность. Подходит для аналоговых и цифровых камер, внутренних и наружных систем.
Стабильность сигнала. Коаксиал с экраном минимизирует наводки.
Важно: при выборе КВК учитывайте:
длину трассы (для длинных линий выбирайте RG‑59 и сечение 0{,}75 мм²);
условия прокладки (улица — PE‑оболочка, помещение — ПВХ);
тип камеры (аналоговая/цифровая) и её энергопотребление
