Адресный расширитель: виды и назначение

Адресный расширитель — устройство для расширения функциональности интегрированных систем безопасности (охранной, пожарной сигнализации, систем контроля доступа и т. д.). Он позволяет подключать безадресные устройства с выходами типа «сухой контакт», «открытый коллектор» и передавать их сигналы в общую адресную линию связи.

Для чего нужен адресный расширитель

Основные функции:

Расширение количества подключаемых устройств. Позволяет увеличить число извещателей или датчиков, обслуживаемых контроллером.

Подключение безадресных устройств к адресной системе. Даёт возможность интегрировать простые датчики в современные адресные сети.

Передача сигналов о состоянии устройств. Передаёт в центральный пульт информацию о срабатывании датчиков, неисправностях и т. п.

Экономия на кабельной инфраструктуре. Снижает количество прокладываемых кабелей за счёт объединения нескольких устройств в одном шлейфе.

Мониторинг состояния шлейфов. Контролирует целостность линий связи и работоспособность подключённых устройств.

Локализация сработавшего датчика. В адресных системах точно определяет, какой именно датчик сработал (в отличие от безадресных шлейфов).

Где применяется

охранные сигнализации;

пожарные сигнализации;

системы контроля и управления доступом (СКУД);

системы мониторинга технологических процессов;

комплексные системы безопасности объектов [1][2].

Виды адресных расширителей

1. По количеству подключаемых шлейфов (зон)

2‑зонные (например, С2000‑АР2) — для небольших объектов, где нужно подключить минимум датчиков.

4‑зонные — компромиссный вариант для средних объектов.

8‑зонные (например, ZX8, С2000‑АР8) — для крупных объектов с множеством датчиков.

16‑зонные и более — для масштабных систем безопасности промышленных предприятий, торговых центров и т. п.

2. По типу подключения

Проводные. Подключаются к контроллеру кабелем. Надёжны, но требуют прокладки линий связи.

Радиоканальные (например, С2000Р‑АРР125) — используют беспроводную связь. Удобны для объектов, где сложно проложить кабель (исторические здания, памятники архитектуры)

3. По типу подключаемых устройств

Для охранных извещателей — движения, разбития стекла, открывания дверей и т. д.

Для пожарных извещателей — дымовых, тепловых, ручных и т. п.

Универсальные — поддерживают разные типы датчиков.

4. По исполнению и условиям эксплуатации

Стандартные — для помещений с нормальными условиями (офисы, квартиры).

Уличные — с защитой от влаги, пыли, перепадов температур.

Взрывозащищённые (например, С2000‑БРШС‑Ех) — для опасных производств (нефтебазы, химические заводы)

5. По дополнительным функциям

С контролем линии. Отслеживают целостность шлейфа и выявляют обрывы/короткие замыкания.

С индикацией состояния. Имеют светодиоды для визуального контроля работы.

С релейными выходами. Могут управлять внешними устройствами (сиренами, реле отключения оборудования).

С автономным питанием. Работают от батарей, что повышает надёжность системы при отключении электричества.

6. По совместимости с системами

для конкретных брендов (Болид, Paradox, Ademco, Rubetek и др.);

универсальные модели с открытым протоколом.

Основные технические характеристики

Напряжение питания: обычно 10–28 В постоянного тока.

Ток потребления: от 0,1 до 5 мА в дежурном режиме.

Количество подключаемых датчиков на шлейф: до 3–5 устройств (зависит от типа).

Максимальная длина линии до датчика: до 10 м для «сухого контакта».

Диапазон рабочих температур: от −25∘ C до +55∘ C (стандартные модели), до −40∘C для уличных версий.

Степень защиты корпуса: IP20 (для помещений), IP41/IP54 (для сложных условий)

Срок службы: 10 лет и более.

Примеры моделей

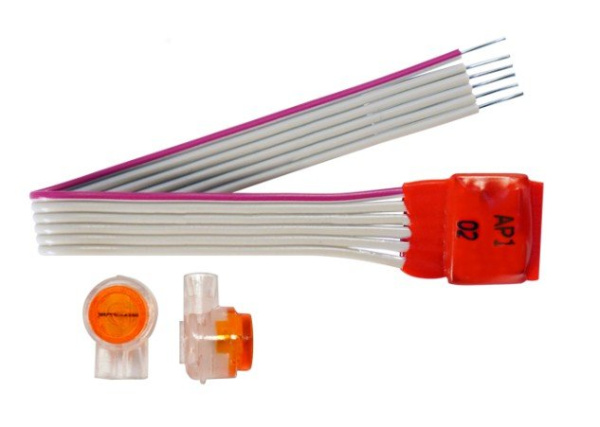

С2000‑АР1 (Болид) — 1‑зонный расширитель для систем Болид.

С2000‑АР2 (Болид) — 2‑зонный, исп.02 — популярная модель для охранно‑пожарных систем.

С2000‑АР8 (Болид) — 8‑зонный, подходит для крупных объектов.

С2000Р‑АРР125 (Болид) — радиоканальный, для беспроводных систем.

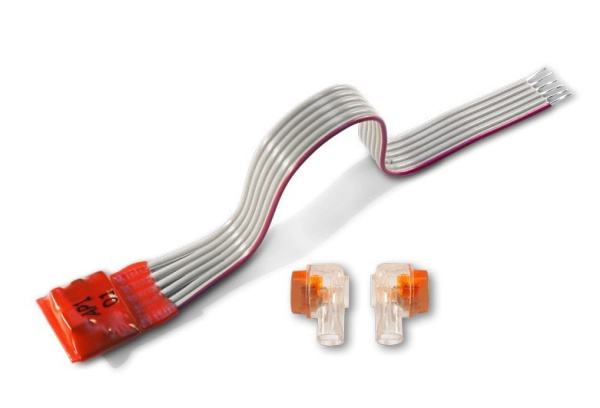

АР‑1 (Rubetek) — компактный 1‑зонный для подключения «сухих контактов».

ZX8 (Paradox) — 8‑зонный модуль расширения.

Преимущества использования

Масштабируемость. Легко наращивать систему без замены основного оборудования.

Гибкость. Возможность комбинировать адресные и безадресные датчики.

Надёжность. Контроль шлейфов снижает риск пропуска тревог из‑за неисправностей.

Экономичность. Использование дешёвых безадресных датчиков в сочетании с адресными контроллерами.

Упрощение монтажа. Меньше кабелей и соединений по сравнению с полностью безадресными системами.

Важно: при выборе расширителя учитывайте:

совместимость с вашим контроллером;

количество и тип подключаемых датчиков;

условия эксплуатации (температура, влажность);

требования к защите (взрывозащита, влагостойкость);необходимость дополнительных функций (реле, индикация)
