Дополнительное оборудование для блоков питания

Какое дополнительное оборудование используется с блоками бесперебойного питания (ББП) и для чего оно нужно.

Аккумуляторные батареи

Типы: свинцово‑кислотные, литий‑ионные, никель‑кадмиевые.

Для чего нужны:

обеспечивают автономное питание при отключении электричества;

увеличивают время работы ББП (в т. ч. через подключение внешних батарей);

позволяют масштабировать ёмкость системы под нужды объекта.

Где применяются: везде, где требуется резервное питание — от домашних ПК до дата‑центров.

Стабилизаторы напряжения

Назначение: предварительная нормализация входного напряжения перед подачей на ББП.

Зачем нужны:

снижают частоту переключений ББП на аккумулятор;

продлевают срок службы батареи;

защищают ББП от повреждений из‑за сильных скачков напряжения.

Сферы применения: регионы с нестабильной электросетью, промышленные предприятия.

Устройства защиты

Варисторы — защищают от импульсных перенапряжений (грозы, коммутации мощных нагрузок).

Термисторы (NTC) — ограничивают пусковой ток, предотвращают перегрузку сети при включении.

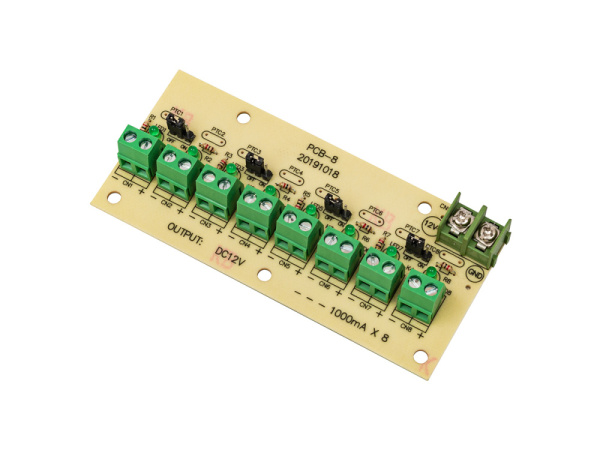

Предохранители и автоматические выключатели — отключают цепь при перегрузке или КЗ.

УЗИП (устройства защиты от импульсных перенапряжений) — многоуровневая защита от высоковольтных импульсов.

Монтажные элементы

Крепления на DIN‑рейку — для установки ББП в электрощитах (стандартизированный монтаж).

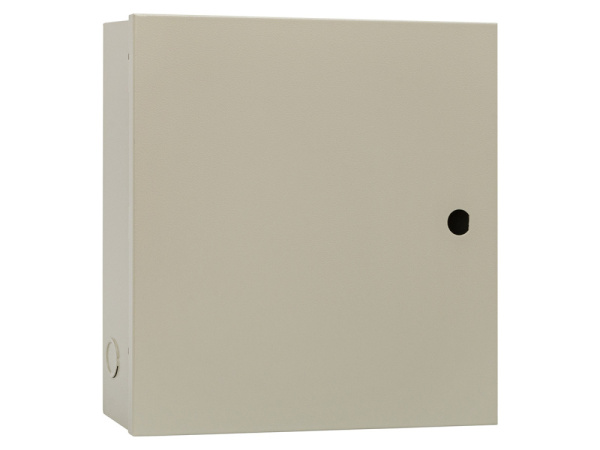

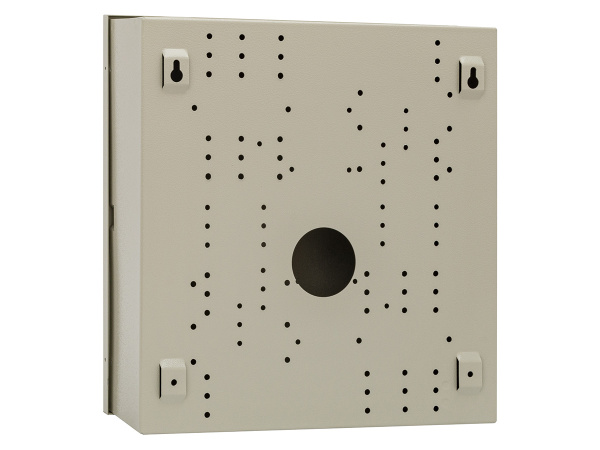

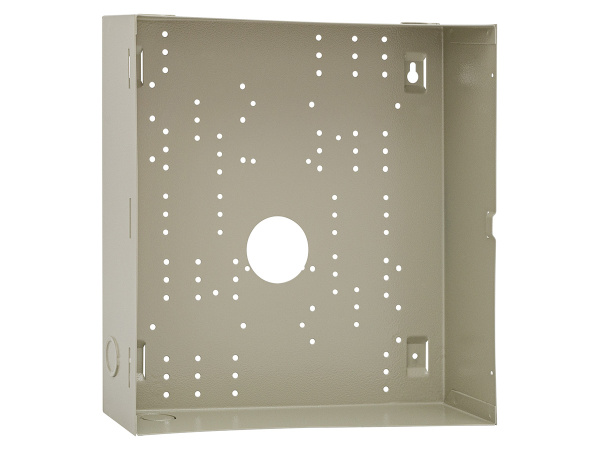

Кронштейны и скобы — фиксация ББП в стойках, шкафах, на стенах.

Антивибрационные подставки — снижают влияние вибрации на оборудование (промышленные условия).

Системы охлаждения
Вентиляторы с терморегуляцией — принудительное охлаждение при нагреве компонентов.

Радиаторы и теплоотводы — пассивный отвод тепла от силовых элементов.

Термодатчики — автоматическое включение вентиляторов или отключение ББП при перегреве.

Зачем: предотвращают перегрев, продлевают срок службы компонентов.

Кабели и разъёмы

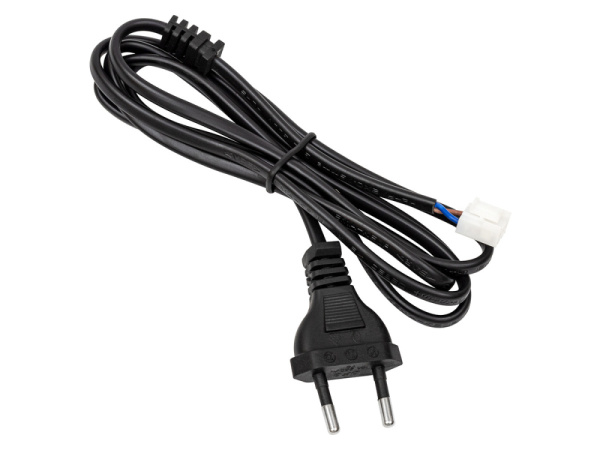

Силовые кабели с увеличенным сечением — снижают потери и нагрев при высоких токах.

Разъёмы питания (ATX, SATA, PCIe, клеммные колодки) — подключение нагрузки.

Кабели мониторинга (USB, RS‑232/485, Ethernet) — передача данных о состоянии ББП.

Удлинители и разветвители — расширение количества подключаемых устройств.

Модули мониторинга и управления

USB/Ethernet‑адаптеры — удалённое управление и мониторинг через ПК или сеть.

SNMP‑карты — интеграция с системами BMS (Building Management System) и SCADA.

ЖК‑дисплеи и панели индикации — отображение параметров (напряжение, ток, заряд, температура).

ПО для мониторинга — логирование событий, настройка порогов срабатывания, оповещение об авариях.

Применение: серверные комнаты, ЦОДы, промышленные объекты.

Балансировочные устройства

Для Li‑ion батарей:

Балансиры (BMS — Battery Management System) — выравнивают заряд ячеек, предотвращают перезаряд/переразряд.

Контроллеры заряда — оптимизируют режим зарядки для продления срока службы аккумуляторов.

Вспомогательные модули

Байпасные блоки — ручное или автоматическое переключение нагрузки на сеть в обход ББП (для обслуживания).

Инверторы — преобразование постоянного тока от аккумуляторов в переменный (для питания 220 В устройств).

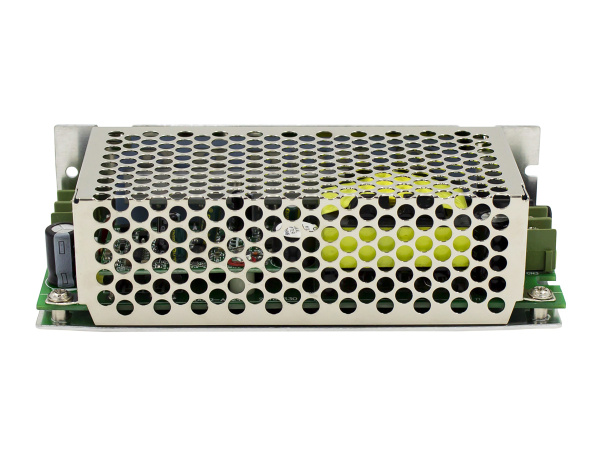

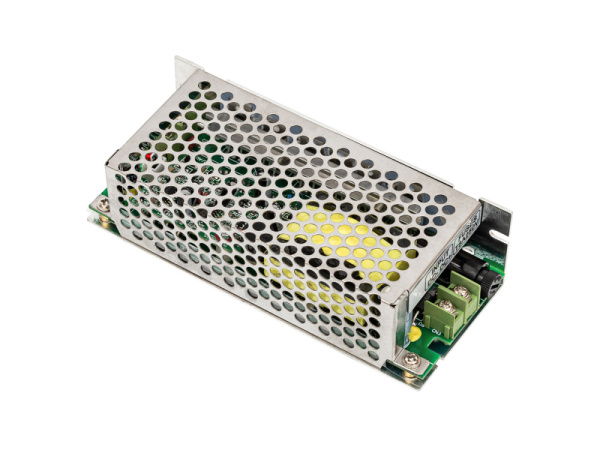

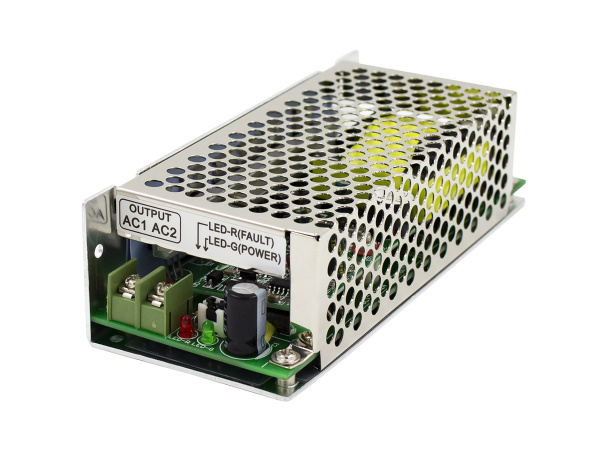

Конверторы напряжения — адаптация выходного напряжения под нужды нагрузки (например, 12 В → 5 В).

Диагностическое оборудование

Тестеры ББП — проверка работоспособности без подключения к нагрузке.

Мультиметры и осциллографы — измерение пульсаций, проверка переходных характеристик.

Нагрузочные модули — тестирование ББП под номинальной и пиковой нагрузкой.

Важно при подборе дополнительного оборудования:

учитывать мощность ББП и нагрузку;

проверять совместимость интерфейсов и разъёмов;

соблюдать требования по электробезопасности;

рассчитывать тепловыделение и вентиляцию;

предусматривать запас по ёмкости и току для будущего расширения.
