AHD вызывные панели: виды и назначение

AHD вызывная панель — устройство для видеодомофонной системы с передачей аналогового сигнала высокого разрешения (HD или Full HD) по коаксиальному кабелю или витой паре. Устанавливается снаружи помещения у входа (двери, калитки, ворот) и обеспечивает аудио- и видеосвязь с абонентом.

Назначение AHD вызывных панелей

Основные функции:

Видеофиксация посетителя: передача изображения на монитор видеодомофона в высоком разрешении.

Аудиосвязь: двустороннее общение через встроенный микрофон и динамик.

Вызов абонента: кнопка для оповещения жильца/сотрудника о приходе гостя.

Управление доступом: подача сигнала на открытие замка (электромагнитного или электромеханического).

Ночное видение: ИК‑подсветка для съёмки в темноте.

Защита от несанкционированного доступа: антивандальное исполнение, защита от погодных условий.

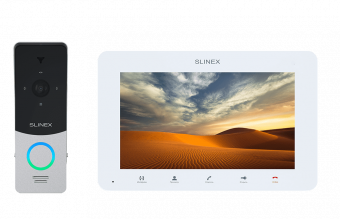

Интеграция: подключение к AHD‑видеодомофонам, видеорегистраторам, системам видеонаблюдения.

Виды AHD вызывных панелей

1. По количеству абонентов:

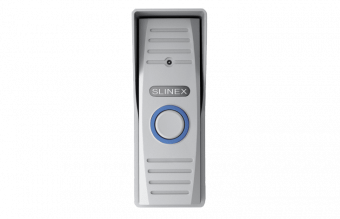

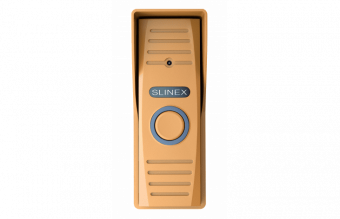

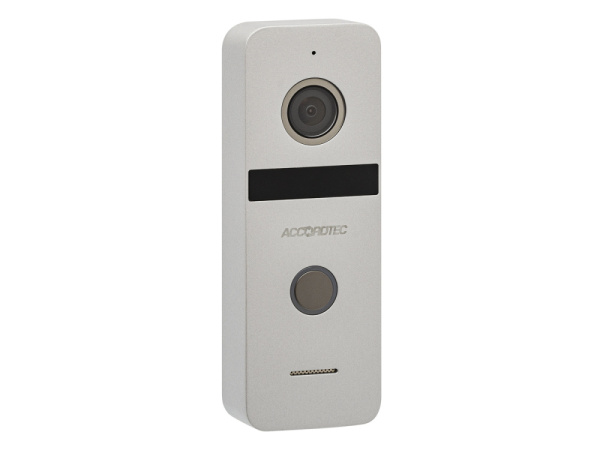

Одноабонентские: для частных домов, квартир, офисов с одним пользователем.

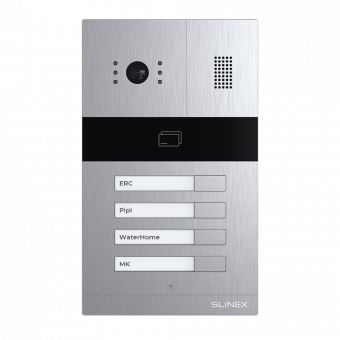

Многоабонентские (подъездные): до 20–100 абонентов; используются в многоквартирных домах, бизнес‑центрах; имеют нумерацию квартир и клавиатуру для набора номера.

2. По классу защиты и месту установки:

Уличные:

защита IP65 и выше (пыле- и влагозащита);

морозостойкость (работа при −30 °C и ниже);

антивандальный корпус из металла или ударопрочного пластика;

козырёк от осадков.

Для помещений:

базовый уровень защиты (IP40–IP54);

компактный дизайн;

не рассчитаны на экстремальные температуры.

3. По разрешению камеры:

HD (720p, 1 Мп): достаточная чёткость для идентификации лица на расстоянии 2–3 м.

Full HD (1080p, 2 Мп): высокая детализация (можно рассмотреть документы, мелкие детали одежды).

4. По типу подсветки:

ИК‑подсветка: невидимый инфракрасный свет, дальность 0,5–5 м; автоматически включается в темноте.

Белая LED‑подсветка: видимый свет, улучшает цветопередачу ночью; может использоваться как дополнительный источник освещения.

5. По дополнительным функциям и интерфейсам:

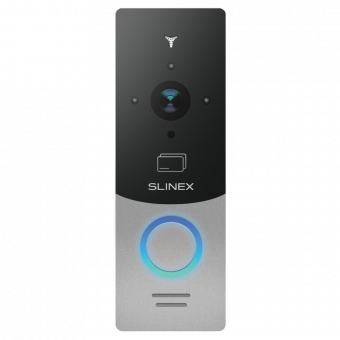

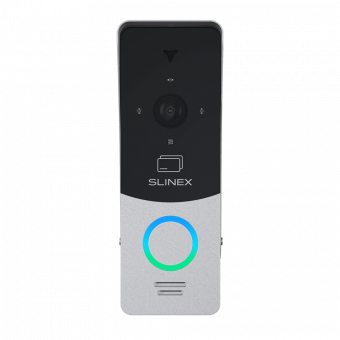

Со считывателем карт (EM‑Marine, Mifare): позволяет открывать дверь бесконтактным ключом.

С кодовой клавиатурой: ввод PIN‑кода для доступа без вызова абонента.

С датчиком движения: активирует запись или вызов при обнаружении движения у двери.

С кнопкой «Выход»: для открывания двери изнутри (например, на калитке).

С регулировкой громкости динамика: настройка слышимости в зависимости от уровня шума.

С переключателем форматов видеосигнала: совместимость с AHD (720p/1080p) и аналоговым CVBS (PAL).

6. По способу подключения:

Проводные:

коаксиальный кабель (RG‑6, КВК 2×0,75 мм²) — для передачи видеосигнала без потерь на расстояние до 500 м;

витая пара (UTP/FTP) с преобразователями — до 300 м.

Беспроводные (с Wi‑Fi модулем): удобны при отсутствии возможности прокладки кабеля; требуют питания и настройки сети.

7. По дизайну и материалам корпуса:

Лаконичные: строгий дизайн для жилых домов, подъездов.

Представительские: премиальные материалы (нержавеющая сталь, акрил), подсветка кнопок — для офисов, гостиниц, элитных ЖК.

Бюджетные («Эконом»): пластик, минимальный функционал.Премиум‑класс: усиленная защита, расширенный набор функций.

8. По углу обзора камеры:

Узкий (60–80°): фокусировка на зоне непосредственно перед дверью.

Стандартный (90–110°): оптимальный охват входной зоны.

Широкий (120–140°): контроль прилегающей территории (для калиток, ворот).

Ключевые технические характеристики

Разрешение: 720p (HD) или 1080p (Full HD).

Угол обзора: 60–140°.

Подсветка: ИК (0,5–5 м) или LED.

Питание: 12 В постоянного тока.

Потребление: до 3–4 Вт.

Класс защиты: IP40 (для помещений), IP54–IP66 (уличные).

Рабочая температура: −10 °C … +50 °C (стандарт), −30 °C … +60 °C (морозостойкие).

Коммутируемый ток замка: до 4 А (30 В).

Где применяются AHD вызывные панели

Частные дома и коттеджи: контроль входной двери, калитки, гаража.

Квартиры: установка у подъезда или внутри тамбура.

Многоквартирные дома: многоабонентские панели с клавиатурой для набора номера квартиры.

Офисы и бизнес‑центры: контроль служебных входов, интеграция с СКУД.

Гостиницы и апартаменты: доступ в номера, служебные зоны.

Магазины и склады: мониторинг служебных дверей.

Дачи и загородные участки: уличные модели с защитой от погоды и вандализма.

Промышленные объекты: КПП, цеха, склады (антивандальные версии).

Критерии выбора AHD вызывной панели

При подборе учитывают:

1. Тип объекта: частный дом (одноабонентская) или подъезд (многоабонентская).

2. Место установки: улица (IP65, морозостойкость) или помещение (IP40).

3. Разрешение камеры: Full HD для максимальной детализации, HD — для экономии.

4. Угол обзора: широкий (120–140°) для ворот, стандартный (90–110°) для дверей.

5. Подсветка: ИК для ночного видения, LED — если нужна дополнительная освещённость.

6. Дополнительные функции: считыватель карт, кодовая клавиатура, датчик движения.

7. Защита: антивандальный корпус (металл) для общественных мест.

8. Способ подключения: проводной (надёжнее) или беспроводной (удобнее при сложном монтаже).

9. Дизайн: соответствие архитектуре здания.
