В системах видеонаблюдения используются различные штекеры, разъёмы и разветвители для подключения камер, передачи сигнала, питания и управления оборудованием.

Их выбор зависит от типа системы (аналоговая или цифровая), требований к качеству сигнала и условий эксплуатации.

Разъёмы

BNC — один из самых распространённых разъёмов для аналоговых систем видеонаблюдения. Используется для передачи высокочастотного сигнала через коаксиальный кабель. Обеспечивает надёжное соединение и подходит для профессиональных установок. Волновое сопротивление может составлять 50 или 75 Ом.

RCA (тюльпан) — используется реже BNC, чаще в бытовых системах. Передаёт видеосигнал, иногда аудио. Имеет цветовую маркировку: жёлтый — для видео, белый и красный — для звука.

RJ-45 (Ethernet) — применяется в IP-камерах для передачи данных по сети. Позволяет подключать камеры к интернету или локальной сети, обеспечивая удалённое управление.

 Через RJ-45 также может передаваться питание по технологии PoE.

DC — используется для подачи питания на камеры. Обычно представляет собой клеммный блок с разъёмами типа «папа» и «мама». Стандартные размеры — 5.5×2.1 мм и 5.5×2.5 мм.

HDMI — применяется для передачи цифрового аудио- и видеосигнала высокого разрешения. Используется в некоторых IP-камерах для подключения к мониторам или регистраторам.

Штекеры

Штекеры — это разъёмы, которые устанавливаются на концы кабелей для подключения оборудования. В видеонаблюдении часто используются:

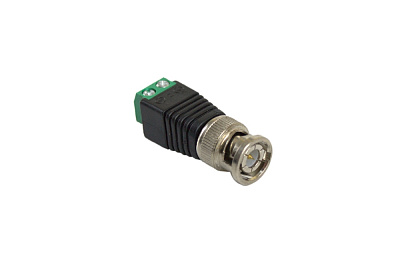

• Штекеры BNC — для коаксиальных кабелей в аналоговых системах.
• Штекеры RJ-45 — для витой пары в IP-системах.
• Штекеры DC — для питания камер и другого оборудования.

Штекеры могут быть обжимными, резьбовыми или компрессионными в зависимости от типа монтажа и требований к надёжности соединения.

Разветвители (сплиттеры)

Разветвители используются для распределения сигнала или питания между несколькими устройствами. Они бывают:

• Пассивные — не требуют питания, подходят для коротких расстояний. Ослабляют сигнал, поэтому не подходят для длинных линий.
• Активные — оснащены усилителем сигнала, подходят для длинных линий и сложных систем. Обеспечивают стабильное качество изображения.

Примеры разветвителей:

• POE-сплиттеры — выделяют питание из Ethernet-кабеля и подают его на устройство, не поддерживающее PoE. Например, MX-225 позволяет питать микрофон от PoE-питания IP-камеры.
• Разветвители питания DC — позволяют подключить несколько камер к одному источнику питания. Например, модель для 8 камер с разъёмами 5.5×2.1 мм и 5.5×2.5 мм.
• Видеоразветвители — распределяют видеосигнал от одного источника на несколько выходов. Например, ВУ-104БК распределяет сигнал на четыре выхода с возможностью настройки усиления каждого канала.

Рекомендации по выбору

• Для аналоговых систем подойдут BNC-разъёмы и коаксиальные кабели.
• Для IP-систем выбирайте RJ-45 и PoE-оборудование.
• При необходимости питания нескольких устройств используйте разветвители DC или POE-сплиттеры.
• Для передачи сигнала на большие расстояния выбирайте активные разветвители или усилители.

При выборе компонентов обращайте внимание на качество материалов, совместимость с оборудованием и соответствие стандартам (например, CE, RoHS)
