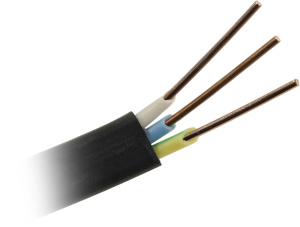

Кабель ВВГ

Кабель ВВГ: виды и назначение

Кабель ВВГ — это силовой медный кабель с изоляцией и оболочкой из поливинилхлоридного пластиката (ПВХ) без защитной брони. Он предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение до 0,66–1 кВ при частоте 50 Гц.

Расшифровка обозначения ВВГ

В — изоляция каждой жилы из ПВХ;

В — внешняя оболочка из ПВХ;

Г — отсутствие защитного покрова («голый»).

Основные технические характеристики

Материал жил: медь (однопроволочная или многопроволочная);

Количество жил: от 1 до 5;

Сечение жил: от 1,5 до 240 мм²;

Номинальное напряжение: 0,66 или 1 кВ;

Диапазон рабочих температур: от −50∘

C до +50∘ C;

Температура монтажа: не ниже −15∘ C;

Срок службы: до 30 лет;

Допустимый радиус изгиба:

одножильные — не менее 10 наружных диаметров;

многожильные — не менее 7,5 наружных диаметров.

Виды кабеля ВВГ и их особенности

ВВГ (стандартный)

Базовый вариант для сухих помещений без повышенных требований к пожарной безопасности.

Не распространяет горение только при одиночной прокладке.

ВВГнг

«нг» — не распространяет горение при групповой прокладке.

Подходит для помещений с повышенными требованиями к пожарной безопасности (склады, заводы).

ВВГнг‑LS

«LS» (Low Smoke) — пониженное дымо- и газовыделение при горении.

Рекомендован для жилых и общественных зданий (квартиры, офисы, торговые центры, гостиницы).

ВВГнг‑FRLS

«FR» (Fire Resistant) — огнестойкий, сохраняет работоспособность при пожаре.

Используется в системах безопасности, аварийного освещения, на объектах с массовым пребыванием людей.

ВВГ‑Т

Тропическое исполнение: изоляция устойчива к высоким температурам и плесени.

Применяется в регионах с жарким климатом.

ВВГнг‑ХЛ

«ХЛ» (холодостойкий) — устойчив к экстремально низким температурам.

Предназначен для эксплуатации в северных регионах.

ВВГЭ

Имеет дополнительный экран (обычно из медной ленты или фольги).

Защищает от электромагнитных помех, подходит для промышленных объектов.

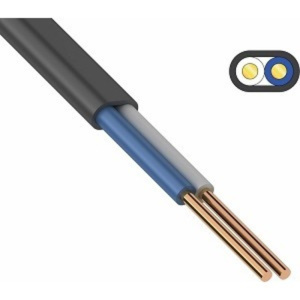

ВВГ-П

Плоская конструкция (жилы расположены параллельно).

Удобен для скрытой прокладки в штробах или под отделкой.

Для чего нужен кабель ВВГ

Кабель ВВГ применяется для:

Электропроводки в жилых зданиях (квартиры, частные дома): освещение, розетки, ввод питания.

Прокладки в общественных помещениях (офисы, магазины, школы, больницы) — особенно модификации с пониженным дымовыделением (ВВГнг‑LS)

Промышленной электропроводки (цеха, склады, заводы): подключение станков, оборудования, распределительных щитов.

Монтажа на открытом воздухе (при условии защиты от УФ‑излучения и механических повреждений): эстакады, мосты, кабельные каналы.

Прокладки в грунте (в трубах или коробах) при низкой коррозионной активности почвы.

Систем безопасности и аварийного электроснабжения (огнестойкие модификации ВВГнг‑FRLS).

Групповой прокладки (модификации «нг») в кабельных каналах, лотках, шахтах.

Рекомендации по выбору сечения

1,5 мм² — для линий освещения;

2,5 мм² — для розеточных групп;

4–6 мм² — для мощных приборов (электроплита, бойлер, кондиционер);

10 мм² и более — для ввода в дом или подключения промышленного оборудования.

Важно: неправильный выбор сечения может привести к перегреву, повреждению изоляции и пожару. Расчёт должен выполняться с учётом нагрузки и длины линии.

Преимущества кабеля ВВГ

Надёжность: длительный срок службы (до 30 лет) при соблюдении условий эксплуатации.

Универсальность: подходит для разных условий (помещения, улица, грунт) и типов прокладки (открытая, скрытая).

Пожарная безопасность: модификации «нг», «LS», «FRLS» снижают риски при возгорании .

Химическая стойкость: устойчив к маслам, растворителям, слабым кислотам и щелочам.

Доступная цена: оптимальное соотношение стоимости и качества для бытовых и промышленных задач.
