Кабельная продукция для видеонаблюдения: виды и назначение
Правильный выбор кабеля критически важен для стабильной работы системы видеонаблюдения — он влияет на качество сигнала, дальность передачи и надёжность всей системы. Разберём основные типы.
1. Коаксиальный кабель
Конструкция:
медная центральная жила;
слой диэлектрика;
экранирующая оплётка (защита от помех);
внешняя защитная оболочка.
Марки: РК‑75, RG‑59, RG‑6, RG‑11.
Назначение: передача видеосигнала в аналоговых системах (AHD, TVI, CVI, SDI).
Рекомендуемые длины:
РК‑75‑2‑13 — до 100 м;
РК‑75‑3 — до 300 м;
RG‑59 — до 200–600 м (меньше потерь за счёт большего диаметра);
RG‑6 — до 650 м (подходит для HD‑SDI);
RG‑11 — для магистральных линий свыше 600 м.
Преимущества:
хорошая помехозащищённость;
простота монтажа;
возможность передачи аудиосигнала.
Недостатки:
ограничение по длине (максимум 300–500 м без усилителей);
требуется отдельный кабель питания;
жёсткость конструкции усложняет прокладку.

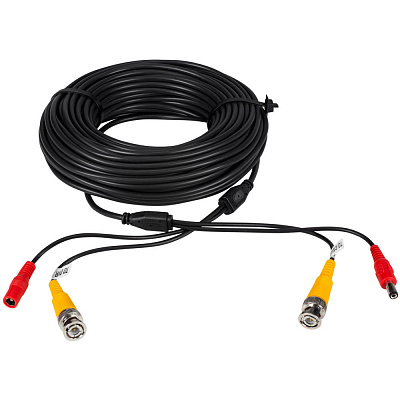

2. Комбинированный кабель (КВК)
Конструкция:
коаксиальная жила для видеосигнала (75 Ом) + провода питания (обычно 2 жилы) + дополнительные проводники для аудио и управления.
Примеры: ККСВ‑П, ККСЭП.
Назначение: одновременная передача видеосигнала и питания к аналоговым камерам. Может включать жилы для подключения микрофонов, поворотных механизмов.
Максимальная длина: до 300 м.
Преимущества:
упрощение монтажа (не нужно прокладывать отдельные кабели);
снижение стоимости системы за счёт уменьшения количества материалов;
возможность подключения дополнительных устройств.
Недостатки:
сложнее монтаж по сравнению с отдельными кабелями;
выше стоимость.

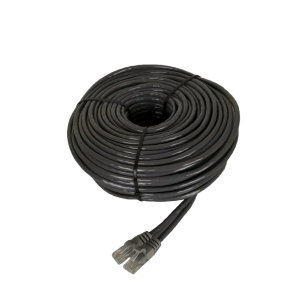

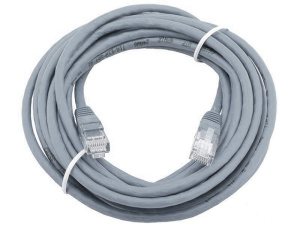

3. Витая пара
Конструкция: 4–8 пар медных проводников в одной оболочке.
Типы:
UTP (Unshielded Twisted Pair) — без экранирования. Подходит для:
коротких линий (до 50–70 м);
помещений без сильных электромагнитных помех;
временных систем.
FTP (Foiled Twisted Pair) — с общим фольгированным экраном. Рекомендуется для:
прокладки рядом с силовыми кабелями;
уличного монтажа;
линий средней длины (до 90–100 м).
STP (Shielded Twisted Pair) — максимальная защита с экранированием каждой пары. Необходим для:
длинных линий (свыше 100 м);
промышленных объектов с высоким уровнем помех;
критически важных систем безопасности.
Категории: Cat.5e, Cat.6.
Назначение:
для IP‑камер и цифровых систем видеонаблюдения. Позволяет передавать:
видеосигнал;
данные;
питание по технологии PoE.
Дальность передачи: до 100 м без потерь (до 1–3 км с усилителями/коммутаторами).
Преимущества:
универсальность;
гибкость прокладки;
поддержка PoE (питание и данные по одному кабелю);
простота монтажа и доступная цена.
Недостатки:
небольшая помехозащищённость у UTP;
необходимость заземления экрана у FTP/STP.
4. Оптоволоконный кабель
Конструкция: стеклянные или пластиковые волокна для передачи светового сигнала.
Назначение: промышленные системы и длинные трассы с высокими требованиями к помехозащищённости.
Дальность передачи: 2–4 км и более.
Преимущества:
максимальная дальность передачи;
полная помехозащищённость (не подвержен электромагнитным воздействиям);
высокая скорость передачи данных;
безопасность (не проводит электричество).
Недостатки:
высокая стоимость оборудования и монтажа;
сложность ремонта и сращивания;
требует специальных навыков для установки и обслуживания.

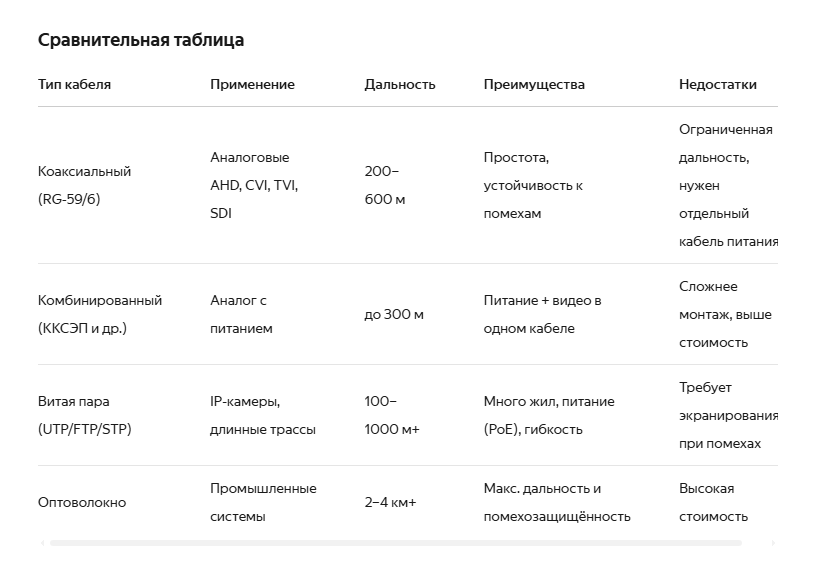

Рекомендации по выбору кабеля
Для аналоговых камер — коаксиальный или комбинированный кабель.
Для IP‑камер — витая пара (UTP Cat.5e/6). При сильных помехах — FTP/STP.
Для длинных линий (свыше 300 м) — оптоволоконный кабель или коаксиальный с усилителями.
Для уличного монтажа — FTP в защитной оболочке или комбинированный кабель с гидроизоляцией и защитой от УФ‑излучения.
Для промышленных объектов с высоким уровнем помех — STP или оптоволоконный кабель.
Для временных систем — UTP или коаксиальный кабель.
Важные нюансы:
всегда выбирайте кабель с запасом по характеристикам (на случай расширения системы);
для экранированных кабелей (FTP/STP) обязательно правильно заземляйте экран;
учитывайте условия эксплуатации (температура, влажность, механические нагрузки);
отдавайте предпочтение кабелям с медными жилами — они обеспечивают лучшую проводимость и долговечность.
