Кабельная продукция для систем оповещения и трансляции: виды и назначение

Кабели для систем оповещения и трансляции обеспечивают передачу аудиосигналов, управляющих команд и питания между компонентами системы. Правильный выбор кабеля гарантирует чёткость сигнала, минимизирует помехи и обеспечивает надёжность работы системы в разных условиях.

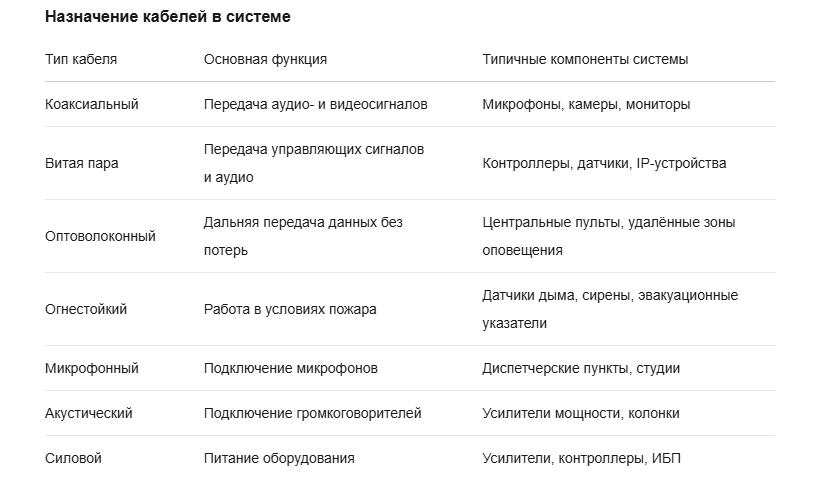

Основные виды кабелей

Коаксиальные кабели

Конструкция: центральный медный проводник, изоляционный слой, экранирующая оплётка, внешняя оболочка.

Назначение: передача аудио- и видеосигналов с минимальными помехами.

Преимущества: высокая надёжность, устойчивость к внешним помехам, долговечность.

Применение: системы с высокой требовательностью к качеству сигнала (например, в концертных залах, на стадионах).

Витая пара (UTP, STP, FTP, SFTP)

Конструкция: пары скрученных изолированных проводников.

Типы:

UTP — неэкранированная витая пара;

STP — с экраном из оплётки;

FTP — с общим фольгированным экраном;

SFTP — двойное экранирование (фольга + оплётка).

Назначение: передача аудиосигналов в системах оповещения.

Преимущества: простота монтажа, низкая стоимость, универсальность.

Применение: офисные здания, торговые центры, школы.

Оптоволоконные кабели

Конструкция: стеклянные или пластиковые волокна для передачи световых импульсов.

Назначение: передача данных на большие расстояния с минимальными потерями сигнала.

Преимущества: высокая пропускная способность, невосприимчивость к электромагнитным помехам, безопасность (не проводит электричество).

Применение: крупные объекты (аэропорты, вокзалы, кампусы), где требуется передача сигнала на километры.

Комбинированные кабели

Конструкция: объединение нескольких типов кабелей в одной оболочке (например, витая пара + коаксиальный кабель).

Назначение: одновременная передача аудио-, видеосигналов и управляющих команд.

Преимущества: сокращение количества прокладываемых линий, упрощение монтажа.

Применение: комплексные системы (например, в театрах, концертных залах).

Огнестойкие кабели для систем пожарной безопасности

Маркировка: FR (Fire Resistant), LS (Low Smoke), HF (Halogen Free), LTx (Low Toxic).

Примеры: КПСЭнг‑FRLS, КПСнг(А)‑FRHF, КПСВВ.

Конструкция: медные жилы, изоляция из кремнийорганической резины или ПВХ, экранирующие слои, огнестойкая оболочка.

Назначение: работа в условиях пожара (передача сигналов оповещения, управление эвакуацией).

Требования: сохранение работоспособности до 180 минут при температуре свыше 700 °C, низкое дымовыделение, отсутствие токсичных веществ при горении.

Применение: здания с массовым пребыванием людей (торговые центры, больницы, школы), промышленные объекты с повышенной пожарной опасностью.

Микрофонные кабели

Конструкция: экранированные многожильные провода с гибкой изоляцией.

Назначение: подключение микрофонов к микшерам, усилителям.

Преимущества: защита от наводок, гибкость для удобства монтажа.

Применение: студии звукозаписи, конференц-залы, сцены.

Акустические кабели

Конструкция: многожильные медные проводники с изоляцией из ПВХ или резины.

Назначение: подключение громкоговорителей к усилителям мощности.

Особенности: низкое сопротивление для минимизации потерь сигнала.

Применение: концертные площадки, кинотеатры, спортивные арены.

Силовые кабели для питания оборудования

Конструкция: одно- или многопроволочные жилы с изоляцией (ПВХ, резина, сшитый полиэтилен).

Назначение: подача электропитания на усилители, контроллеры, громкоговорители.

Применение: все типы объектов, где требуется централизованное питание компонентов системы.

Ключевые характеристики при выборе кабеля

Электрическое сопротивление: чем ниже, тем меньше потери сигнала.

Экранирование: защита от электромагнитных помех (важно для промышленных зон).

Пропускная способность: определяет объём передаваемых данных (актуально для цифровых систем).

Огнестойкость: обязательное требование для систем пожарной сигнализации (маркировка FR, LS, HF).

Устойчивость к внешним воздействиям: влагозащита, морозостойкость, стойкость к ультрафиолету (для уличного монтажа).

Гибкость: важна для сложных трасс прокладки.

Сечение жил: подбирается по мощности нагрузки (для акустических и силовых кабелей).

Примеры применения на объектах

Школа/университет: витая пара для звонков и объявлений, огнестойкие кабели для оповещения о пожаре.

Торговый центр: комбинированные кабели для фоновой музыки и рекламы, оптоволоконные линии для связи между этажами.

Стадион: акустические кабели для мощных колонок, коаксиальные кабели для видеотаблоидов.

Аэропорт/вокзал: оптоволоконные магистрали для связи диспетчерских пунктов, огнестойкие кабели в зонах эвакуации.

Промышленное предприятие: экранированная витая пара для защиты от помех, силовые кабели для питания мощных сирен.

Нормативные требования

Для систем оповещения о пожаре кабели должны соответствовать:

ГОСТ 31565‑2012 (требования пожарной безопасности);

СП 6.13130.2009 (электрооборудование);

СП 3.13130.2009 (системы оповещения и управления эвакуацией).
