Провод ПуГВ (ПВ-3)

Провод ПуГВ (ПВ‑3): виды и назначение

ПуГВ (установочный гибкий провод с ПВХ‑изоляцией) и ПВ‑3 — фактически одно и то же изделие. ПВ‑3 — устаревшее обозначение (по ГОСТ 6323‑79), а ПуГВ — современный аналог с теми же характеристиками, но повышенной гибкостью.

Расшифровка маркировки

ПуГВ:

П — провод;

у — установочный;

Г — гибкий (многопроволочная жила);

В — изоляция из ПВХ.

ПВ‑3:

П — провод;

В — изоляция из ПВХ;

3 — третий класс гибкости жилы (многопроволочная конструкция) [1][2].

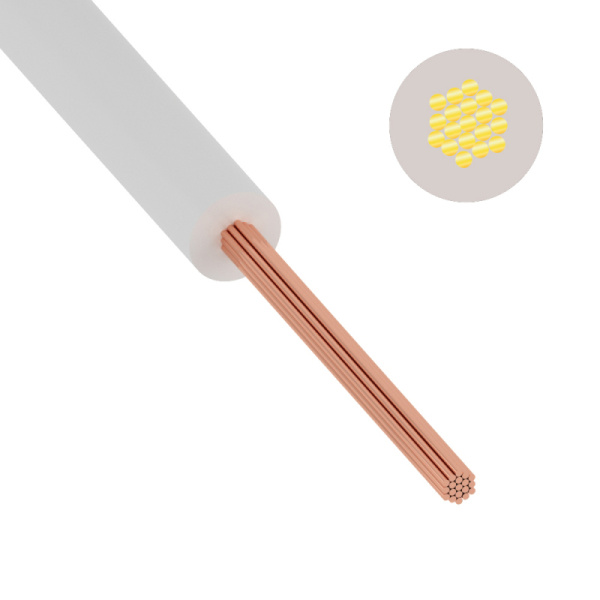

Конструкция

Токопроводящая жила: медная, многопроволочная (3–5 класс гибкости по ГОСТ 22483-2012), что обеспечивает высокую гибкость

Изоляция: ПВХ‑пластикат, цвет соответствует назначению (фаза, ноль, заземление)

Одножильный: всегда имеет одну токопроводящую жилу

Цветовая маркировка изоляции

Цвета стандартизированы по ПУЭ и облегчают монтаж:

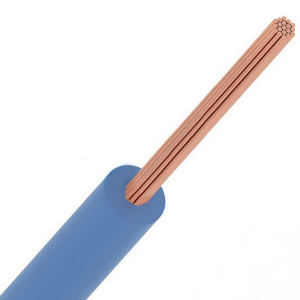

Синий/голубой — нулевая жила (N);

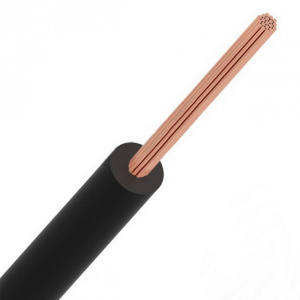

Коричневый/красный/чёрный — фазный провод (L);

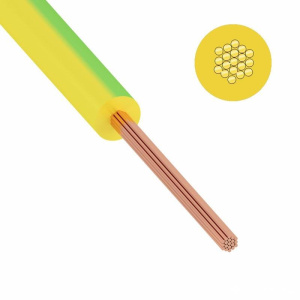

Жёлто‑зелёный — заземление (PE);

Белый, серый, оранжевый — резервные линии или управляющие цепи [3].

Технические характеристики

Номинальное напряжение:

переменное — до 450/750 В частотой до 400 Гц;

постоянное — до 1000 В [1][2].

Температурный диапазон эксплуатации: от −50∘C до +70∘ C (в зависимости от модификации)

Температура монтажа: не ниже −15∘ C

Минимальный радиус изгиба: не менее 5 наружных диаметров провода.

Длительно допустимая температура нагрева жил: не более +70∘ C

Срок службы: не менее 15 лет при соблюдении условий эксплуатации

Строительная длина: не менее 100 м (допускается до 10 % партии длиной от 20 м)

Сечения и масса

Провод выпускается с сечением от 0,5 до 240 мм².

Примеры:

0,5 мм² — диаметр 2,1 мм, масса 8,5 кг/км;

2,5 мм² — диаметр 3,7 мм, масса 34,4 кг/км;

10 мм² — диаметр 6 мм, масса 110,8 кг/км

Виды (модификации)

ПуГВ (стандартный). Для умеренного климата, базовая модель.

ПуГВ‑ХЛ. Холодостойкий вариант (до −60∘ C), подходит для северных регионов.

ПуГВ‑Т. Тропическое исполнение, устойчиво к плесени и высокой влажности.

ПуГВнг(А)-LS. Не распространяет горение при групповой прокладке (категория «А»), низкое дымовыделение (Low Smoke) — для объектов с повышенными требованиями пожарной безопасности.

С лужёной жилой. Под заказ — повышенная коррозионная стойкость.

Для чего нужен провод ПуГВ (ПВ‑3)

Провод применяется для стационарной и частично мобильной прокладки в электрических установках и оборудовании:

Электромонтаж в зданиях:

открытая прокладка (по стенам, потолкам, в коробах или трубах)

скрытая проводка (в штробах, под штукатуркой, в пустотах конструкций);

Монтаж электрооборудования:

подключение станков, механизмов, двигателей;

сборка распределительных щитов, шкафов автоматики, клеммных колодок.

Осветительные сети:

разводка для светильников, розеток, выключателей;

монтаж систем аварийного освещения.

Промышленное применение:

холодильное и пищевое оборудование (чиллеры, пароконвектоматы);

системы микроклимата, вентиляции, кондиционирования.

Специальные условия:

в металлических помещениях без теплоизоляции (кузова, прицепы);

на судах (в т. ч. неограниченного района плавания) — тропические и морские исполнения.

Заземление и зануление:

жёлто‑зелёный ПуГВ используется для создания контуров заземления и защитных проводников (PE)

Замена старой проводки:

замена алюминиевых проводов на медные аналоги в жилых и общественных зданиях.

Преимущества ПуГВ (ПВ‑3)

Гибкость. Легко монтируется на сложных трассах с резкими изгибами.

Надёжность. Медная многопроволочная жила устойчива к вибрациям и многократным изгибам.

Универсальность. Подходит для силовых и осветительных цепей, заземления, промышленного и бытового применения.

Долговечность. Срок службы до 15 лет, стойкость к коррозии и влаге.

Безопасность. ПВХ‑изоляция защищает от короткого замыкания, механических повреждений и влаги.

Удобство монтажа. Цветовая маркировка упрощает идентификацию жил и снижает риск ошибок.

Важно: ПуГВ не предназначен для прямой подземной прокладки или эксплуатации под открытым небом без защиты. Для таких задач требуется дополнительная защита (гофра, кабель-канал, труба).
