Преобразователи интерфейса для пожарной сигнализации: виды и назначение
Преобразователь интерфейса — устройство, обеспечивающее совместимость и передачу данных между компонентами пожарной сигнализации с разными типами интерфейсов. Он преобразует сигналы и протоколы, позволяя объединить оборудование разных производителей или поколений в единую систему.
Для чего нужны преобразователи интерфейса в пожарной сигнализации
Основные функции:
Обеспечение совместимости устройств с разными интерфейсами (например, старых приборов с RS‑232 и новых с Ethernet)
Расширение дальности связи — позволяют передавать данные на большие расстояния, чем изначально предусмотрено интерфейсом.
Гальваническая развязка — защищают оборудование от помех и перенапряжений.
Интеграция в единую систему — объединяют разрозненные участки пожарной сигнализации в общую сеть.
Подключение к мониторинговым центрам — передают сигналы тревоги на удалённые пульты наблюдения.
Передача данных в информационные системы — интегрируют пожарную сигнализацию с системами «умного здания», BMS и т.д.
Виды преобразователей интерфейса для пожарной сигнализации
1. По типу преобразуемых интерфейсов

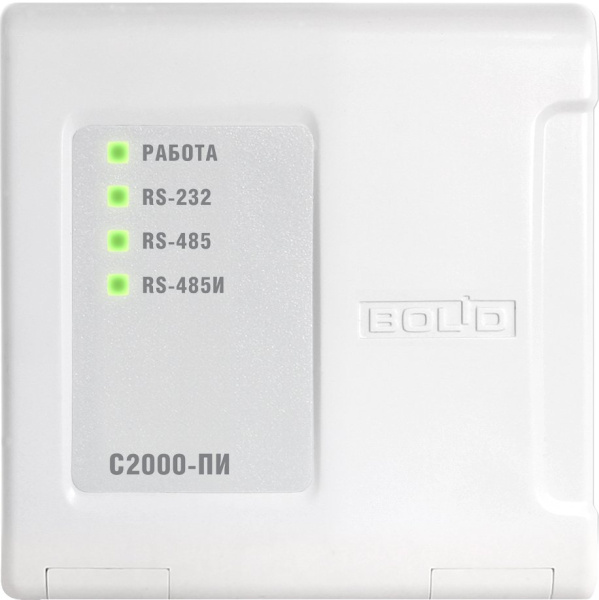

RS‑232 ↔ RS‑485 — наиболее распространённый тип для подключения приборов приёмно‑контрольных (ППК) к компьютерам или другим устройствам.
RS‑485 ↔ Ethernet — позволяет интегрировать пожарную сигнализацию в локальную сеть и управлять ею через интернет.
CAN ↔ Ethernet — обеспечивает связь между ППК с CAN‑интерфейсом и сетевыми устройствами.
USB ↔ RS‑232/RS‑485 — для подключения оборудования к ПК через USB‑порт.
Оптоволоконные преобразователи (RS‑232/485 ↔ оптоволоконный интерфейс) — для передачи данных на расстояния до 20 км с защитой от электромагнитных помех.
Беспроводные преобразователи (Wi‑Fi, GSM, радиоканал) — для объектов, где прокладка кабелей затруднена.
2. По функциональным возможностям
Простые преобразователи — выполняют только преобразование сигналов без дополнительной обработки.
Адресуемые преобразователи — имеют собственный IP‑адрес или сетевой адрес, могут выполнять проверку канала, коррекцию ошибок, повторную передачу данных при сбоях.
Коммуникационные контроллеры — содержат программу преобразования портов, могут управлять передачей данных, сигнализировать о состоянии шины.
3. По способу передачи данных
Проводные (витая пара, коаксиальный кабель, оптоволокно) — обеспечивают высокую надёжность и скорость передачи.
Беспроводные (Wi‑Fi, GSM, LoRaWAN, радиоканал) — удобны для удалённых или труднодоступных объектов.
4. По степени защиты и условиям эксплуатации
Стандартные — для установки в отапливаемых помещениях с нормальными условиями.
Уличные/промышленные — с защитой от влаги, пыли (IP54 и выше), перепадов температур, вибраций.
Взрывозащищённые — для опасных производств (нефтехимия, горнодобывающая промышленность)
5. По количеству каналов
Одноканальные — преобразуют один интерфейс в другой.
Многоканальные — поддерживают несколько линий связи одновременно, что удобно для крупных объектов.
Примеры применения
-
Подключение старого ППК к современной сети: преобразователь RS‑485 ↔ Ethernet позволяет интегрировать устаревший прибор в систему с удалённым мониторингом.
-
Объединение нескольких зданий: оптоволоконный преобразователь передаёт данные между корпусами на расстояние до 20 км без потерь.
-
Резервное оповещение: GSM‑преобразователь отправляет SMS‑сообщения на телефоны ответственных лиц при срабатывании сигнализации.
-
Интеграция с системой «умного дома»: преобразователь CAN ↔ Ethernet передаёт данные о пожаре в общую систему управления зданием.
-
Мониторинг удалённых объектов: Wi‑Fi или радиоканальный преобразователь передаёт сигнал с пожарной сигнализации на центральный пульт охраны.
Ключевые технические характеристики
Скорость передачи данных — от 9,6 кбит/с до 100 Мбит/с (зависит от типа интерфейса).
Дальность передачи: RS‑485 — до 1,2 км;
Ethernet (витая пара) — до 100 м;
оптоволоконный канал — до 20 км (одномодовый) [3].
Степень защиты корпуса: IP20 (для помещений), IP54/IP65 (для улицы и промышленных зон).
Диапазон рабочих температур: от −40∘ C до +85∘ C (в зависимости от модификации).
Питание: 12–24 В DC (стандартно), некоторые модели поддерживают PoE (питание через Ethernet).
Гальваническая изоляция: до 2,5 кВ (защита от помех и перенапряжений)
Преимущества использования
Унификация системы — возможность комбинировать оборудование разных производителей.
Надёжность — гальваническая развязка защищает оборудование от повреждений.
Масштабируемость — легко расширять систему, добавляя новые участки.
Удаленный контроль — мониторинг и управление через сеть или интернет.
Резервирование каналов — дублирование связи через разные среды (проводную и беспроводную) повышает отказоустойчивость.
Важно: при выборе преобразователя учитывайте тип интерфейсов оборудования, дальность передачи, условия эксплуатации и требования к надёжности. Для критически важных объектов рекомендуется использовать модели с резервированием питания и каналов связи.
