Аналоговые мониторы

Аналоговые мониторы: виды и назначение

Аналоговый монитор в системе домофонии — это устройство для отображения видеосигнала и обеспечения аудиосвязи с посетителем. Работает с аналоговыми сигналами (CVBS, AHD, TVI, CVI) по коаксиальному кабелю или витой паре.

Назначение аналоговых мониторов

Основные функции:

Отображение видео с вызывной панели или подключённых камер (в системах с несколькими камерами).

Аудиосвязь — двустороннее общение через встроенный микрофон и динамик.

Управление доступом — открытие замка (электромагнитного или электромеханического) кнопкой на панели монитора.

Приём вызовов от посетителей (в т. ч. с отображением номера квартиры в многоабонентских системах).

Запись событий (в моделях со встроенным видеорегистратором): сохранение фото/видео вызовов на карту памяти или жёсткий диск.

Детекция движения — активация записи или сигнала тревоги при обнаружении активности.

Просмотр архива записей (при наличии карты памяти или HDD).

Интеграция с другими устройствами: подключение дополнительных камер, датчиков, считывателей карт.

Уведомления — звуковые и визуальные сигналы вызова.

Где применяются:

в многоквартирных домах (подъездные домофоны);

в частных домах и коттеджах;

в офисах, магазинах, складах;

на промышленных объектах, КПП;

в гостиницах, общежитиях, учебных заведениях.

Виды аналоговых мониторов

1. По размеру экрана:

Компактные (4–7 дюймов) — для небольших помещений, экономят место.

Стандартные (7–10 дюймов) — оптимальный вариант для большинства квартир и офисов.

Крупные (12+ дюймов) — для диспетчерских, КПП, торговых центров; позволяют одновременно выводить изображение с нескольких камер.

2. По разрешению экрана:

CVBS (PAL, до 704×576 пикс.) — базовое качество изображения.

HD (720p, 1 Мп) — улучшенная чёткость для идентификации лиц.

Full HD (1080p, 2 Мп) — высокая детализация, позволяет рассмотреть мелкие детали.

3. По типу управления:

Кнопочные — механические клавиши для переключения камер, регулировки громкости, настройки параметров.

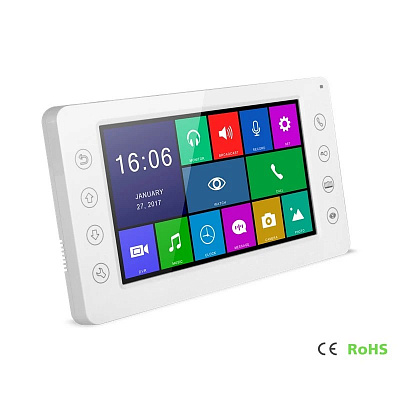

Сенсорные — ёмкостный экран для интуитивного управления (меню, масштабирование, просмотр архива).

4. По функционалу:

Базовые — только отображение видео и аудиосвязь.

Со встроенным видеорегистратором — запись на microSD (до 128 Гб) или жёсткий диск; циклическая перезапись.

С детектором движения — активирует запись или сигнал тревоги при обнаружении активности.

С поддержкой мультиэкрана — вывод 2–4 камер одновременно (картинка‑в‑картинке или разделённый экран).

С модулем сопряжения — совместимость с разными типами подъездных домофонов (координатными и цифровыми).

С регулировкой громкости и яркости — адаптация под условия освещения и уровень шума.

5. По способу установки:

Настольные — компактные модели с подставкой.

Настенные — крепление на стену рядом с дверью или в диспетчерской.

Встраиваемые — монтируются в мебель или панель (для интерьеров премиум‑класса).

6. По совместимости с видеосигналами:

Только CVBS/PAL — работают с аналоговыми вызывными панелями.

Мультиформатные — поддерживают AHD, TVI, CVI, аналоговые камеры (CVBS/PAL).

7. По дополнительным функциям:

ИК‑подсветка — для работы в темноте (в моделях с встроенной камерой).

Звуковая сигнализация — сигнал вызова или тревоги.

Поддержка UTC (Up‑the‑Coax) — удалённая настройка параметров камеры через коаксиальный кабель.

Загрузка мелодий вызова — установка собственных MP3‑файлов.

Календарь и будильник — вспомогательные функции.

Адресный интерком — связь между мониторами в одной квартире или подъезде.

8. По дизайну:

Классические — строгий корпус из пластика или металла.

Современные — тонкие рамки, сенсорное управление, минимализм.

Премиальные — стекло, металл, подсветка кнопок — для элитных интерьеров.

Ключевые технические характеристики

Тип сигнала: аналоговый (CVBS, AHD, TVI, CVI).

Диагональ экрана: 4–32 дюйма.

Разрешение: CVBS (704×576), HD (1280×720), Full HD (1920×1080).

Тип матрицы: LCD, LED (реже OLED для премиум‑моделей).

Угол обзора: 140–170° (без искажений цвета).

Интерфейсы подключения: BNC (коаксиал), HDMI, VGA, USB (для архива), microSD (для записи).

Поддержка карт памяти: microSD (8–128 Гб, класс 10+).

Питание: 12 В постоянного тока или от сети 220 В.

Рабочая температура: −10 °C … +50 °C (стандарт), −20 °C … +60 °C (морозостойкие).

Потребляемая мощность: 5–20 Вт.

Преимущества аналоговых мониторов

Низкая стоимость по сравнению с IP‑аналогами.

Простота установки и обслуживания.

Надёжность: стабильная работа без задержек и зависимости от Wi‑Fi/интернета.

Совместимость с существующими аналоговыми системами (легко интегрируются в старые подъездные домофоны).

Устойчивость к помехам в условиях городской застройки.

Длительный срок службы при правильном монтаже.

Недостатки аналоговых мониторов

Ограниченное разрешение в базовых моделях (CVBS).

Отсутствие удалённого доступа без дополнительных модулей (нельзя управлять через смартфон).

Кабельные ограничения: нужны отдельные линии для видео, аудио и питания.

Сложность масштабирования: для расширения системы требуется прокладка новых кабелей.

Меньшая функциональность по сравнению с IP‑решениями (нет облачного хранения, распознавания лиц).

Критерии выбора аналогового монитора

При подборе учитывают:

1. Назначение: видеодомофон (с аудиосвязью) или видеонаблюдение (без связи).

2. Размер экрана: 4–7″ для квартиры, 10–12″ для офиса, 15–32″ для диспетчерской.

3. Разрешение: Full HD для максимальной детализации, CVBS — для экономии.

4. Тип управления: сенсорный (удобство) или кнопочный (надёжность).

5. Функционал: нужен ли видеорегистратор, детектор движения, мультиэкран.

6. Совместимость: поддержка AHD + других форматов (TVI, CVI, CVBS) для гибкости системы.

7. Интерфейсы: наличие BNC для коаксиала, HDMI для подключения к регистратору, USB для архива.

8. Способ установки: настольный, настенный, встраиваемый.

9. Дизайн: соответствие интерьеру (пластик, металл, стекло).
