Коммутационные коробки для видеонаблюдения: виды и назначение

Коммутационная (монтажная) коробка — это защитный контейнер для соединения и разветвления кабелей в системе видеонаблюдения. Внутри размещаются разъёмы, клеммы и соединения питания/данных.

Назначение коммутационных коробок

Защита соединений от влаги, пыли, окисления и механических повреждений.

Предотвращение несанкционированного доступа к кабелям и разъёмам.

Упрощение монтажа — организованное размещение проводов, клемм, адаптеров.

Эстетика — скрытие кабелей, аккуратный внешний вид системы.

Дополнительная защита системы — в металлических коробках могут размещаться устройства защиты от перенапряжений (УЗИП) и устройств защитного отключения (УЗО).

Гальваническая развязка между монтажной поверхностью и камерой — повышает электробезопасность.

Обеспечение надёжности — стабильная работа системы в сложных условиях (перепады температур, осадки, вандализм).

Виды коммутационных коробок

1. По месту установки

Для помещений. Класс защиты IP31–IP40. Лёгкие пластиковые корпуса, защита от пыли и случайного контакта.

Уличные (наружные). Класс защиты IP54–IP67. Герметичные корпуса с сальниками для ввода кабелей, защита от дождя, снега, УФ‑излучения. Часто имеют морозостойкие добавки (рабочая температура −40 °C … +80 °C).

2. По материалу корпуса

Пластиковые (ABS‑пластик). Лёгкие, недорогие, устойчивы к коррозии. Подходят для большинства условий, кроме экстремальных нагрузок.

Металлические (алюминий, сталь, сплав ADC12). Прочные, ударопрочные, обеспечивают экранирование от помех. Используются на улице, в промышленных зонах, местах с риском вандализма. Требуют заземления.

3. По способу монтажа

Накладные. Крепятся на стену/поверхность. Самый распространённый тип для камер видеонаблюдения. Удобны для ревизии и обслуживания.

Встраиваемые. Монтируются в стену/поверхность. Обеспечивают максимальную скрытность и защиту. Требуют подготовки ниши.

Модульные. Устанавливаются в составе шкафов/щитов. Используются в крупных системах с централизованным распределением питания и сигналов.

4. По функциональности

Стандартные (распределительные). Только для размещения соединений кабелей и разъёмов.

С клеммами/клеммными колодками. Упрощают подключение проводов, обеспечивают надёжный контакт.

Со встроенными компонентами:

адаптеры питания;

УЗИП (устройства защиты от импульсных перенапряжений) — защита от грозы и скачков напряжения;

УЗО (устройства защитного отключения) — повышение электробезопасности;

резисторы для согласования сигналов (в низковольтных моделях).

Термокожухи с коммутацией. Совмещают защиту камеры от холода/жары и размещение соединений. Имеют подогрев, вентиляцию.

5. По форме и размеру

Квадратные/прямоугольные. Наиболее распространены.

Удобны для размещения клемм и организации проводов.

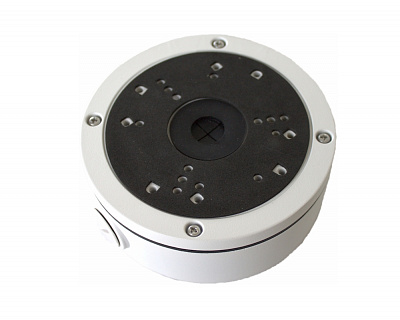

Круглые. Компактны, подходят для небольших камер и ограниченного пространства.

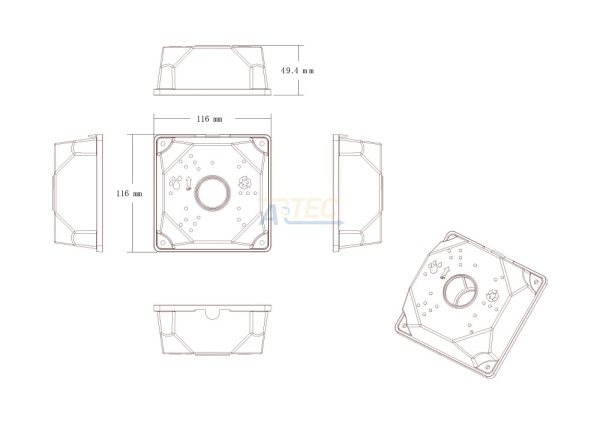

Миниатюрные (например, 116×116×50 мм) — для купольных камер, скрытого монтажа.

Крупногабаритные — для сложных систем с множеством подключений, размещения блоков питания.

6. По степени защиты (IP)

IP31–IP40 — для сухих помещений, защита от пыли и касаний.

IP54 — частичная защита от пыли и брызг. Подходит для неотапливаемых помещений, козырьков.

IP65–IP67 — полная защита от пыли, струй воды, кратковременного погружения. Для улицы, промышленных зон, сложных условий.

7. По совместимости с камерами

Универсальные. Подходят для большинства IP‑, AHD‑, TVI‑, CVI‑камер.

Специализированные: для купольных камер (например, Hikvision DS‑1280ZJ‑DM46);

для цилиндрических камер;

с креплениями для PTZ‑камер;

взрывозащищённые — для опасных производств.

Ключевые характеристики при выборе

1. Степень защиты (IP) — соответствует условиям эксплуатации (улица/помещение).

2. Материал корпуса — пластик (экономично) или металл (прочность, экранирование).

3. Размер — должен вмещать все соединения и оставлять запас для обслуживания.

4. Тип монтажа — накладной (проще) или встраиваемый (скрытно).

5. Наличие сальников/вводов — герметичный ввод кабелей.

6. Дополнительные компоненты — клеммы, УЗИП, УЗО, адаптеры питания.

7. Температурный диапазон — особенно важен для уличных моделей.

8. Совместимость с камерой — габариты, способ крепления.

9. Эстетика — цвет и форма должны гармонировать с интерьером/экстерьером.
