Кабель «витая пара»: виды и назначение
Витая пара — это кабель связи, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых общей оболочкой. Скручивание снижает электромагнитные помехи и взаимные наводки, обеспечивая стабильную передачу данных.
Применяется для передачи цифрового сигнала в:
локальных сетях Ethernet (10 Мбит/с, 100 Мбит/с, 1 Гбит/с и выше);
телефонии;
системах видеонаблюдения (IP‑камеры);
структурированных кабельных системах (СКС);
системах контроля и управления доступом (СКУД);
технологиях Arcnet, Token Ring и др.
Основные задачи:
передача данных между компьютерами, серверами, коммутаторами;
подключение IP‑телефонов и VoIP‑устройств;
организация видеонаблюдения и охранных систем;
создание магистральных линий в офисных и промышленных сетях;
обеспечение интернет‑соединения в домах и офисах.
Виды витой пары
1. По наличию экранирования

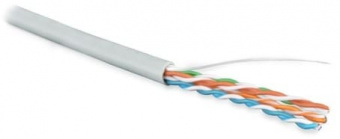

UTP / U/UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Нет защитного экрана. Подходит для офисов и квартир с низким уровнем помех. Преимущества: низкая цена, гибкость, простота монтажа.

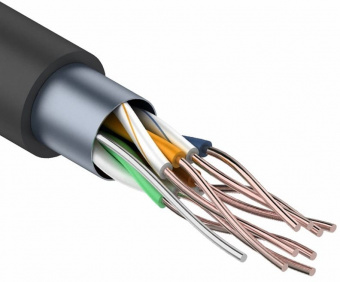

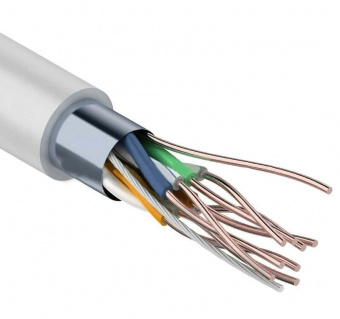

FTP / F/UTP (Foiled Twisted Pair) — фольгированная витая пара с общим экраном из фольги. Защищает от внешних электромагнитных помех. Используется в промышленных зонах и рядом с силовыми кабелями.
STP / U/FTP — экранированная витая пара, где каждая пара имеет индивидуальный фольгированный экран. Обеспечивает высокую защиту от перекрёстных помех.
SSTP / S/FTP (Screened Foiled Twisted Pair) — экранированная и фольгированная витая пара: каждая пара экранирована фольгой, плюс общий экран (оплётка или фольга). Для высокоскоростных сетей с жёсткими требованиями к помехозащищённости.
SFTP / SF/UTP — двойной экран: медная оплётка + фольга. Максимальная защита от помех и наводок. Применяется на промышленных объектах.
2. По категории (частотному диапазону и скорости)
Cat 5 — до 100 Мбит/с (2 пары) или 1 Гбит/с (4 пары), частота до 100 МГц. Устарел, но ещё встречается.

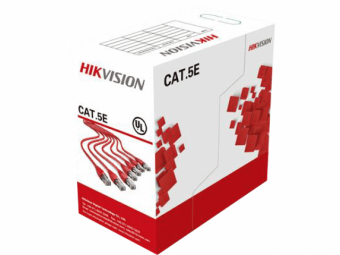

Cat 5e — улучшенная версия Cat 5. Поддерживает 1 Гбит/с на расстоянии до 100 м. Самый распространённый тип для домашних и офисных сетей.

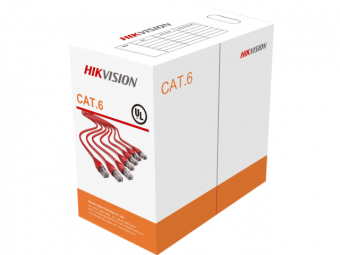

Cat 6 — до 10 Гбит/с на дистанции до 55 м, частота 250 МГц. Для гигабитных сетей и ЦОД.
Cat 6a — до 10 Гбит/с на 100 м, частота 500 МГц. Экранированный вариант (F/UTP или U/FTP). Для корпоративных сетей и серверов.
Cat 7 — до 10 Гбит/с, частота 600 МГц, двойной экран (S/FTP). Для высоконагруженных и защищённых сетей.
Cat 8 — до 25–40 Гбит/с, короткие магистрали в ЦОД. Экранированные решения (S/FTP)
3. По конструкции проводника
Моножила (Solid) — одна цельная медная проволока в каждой жиле. Жёсткий, долговечный, подходит для стационарной прокладки в стенах и коробах.

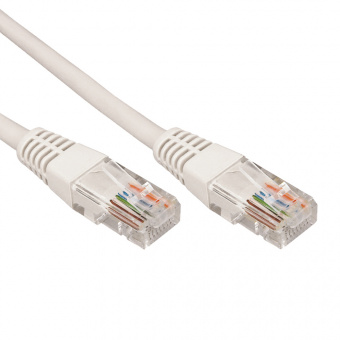

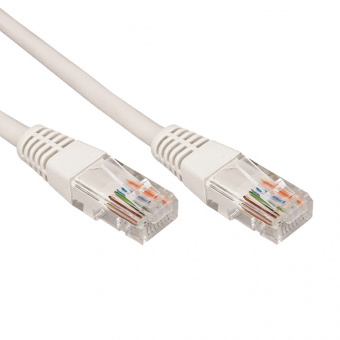

Многопроволочная жила (Stranded) — несколько тонких проволок, скрученных вместе. Гибкий, устойчив к изгибам. Используется для патч‑кордов и подключения оборудования.
4. По количеству пар
2‑парный (2×2×0,51 мм) — для сетей до 100 Мбит/с, телефонии, домофонов.
4‑парный (4×2×0,51 мм) — стандарт для Ethernet до 1 Гбит/с и выше. Все четыре пары задействуются при скоростях 1 Гбит/с+
Медный (Cu) — лучший вариант: низкое сопротивление, высокая проводимость, долговечность.
Омеднённый алюминий (CCA) — дешевле, но выше сопротивление и риск окисления. Не рекомендуется для ответственных линий.
6. По типу оболочки и условиям прокладки
PVC — ПВХ, для внутренней прокладки.
PE — полиэтилен, для внешней прокладки (устойчив к УФ, влаге, морозу).
FR — огнестойкий, работает в открытом пламени заданное время (30–180 мин)

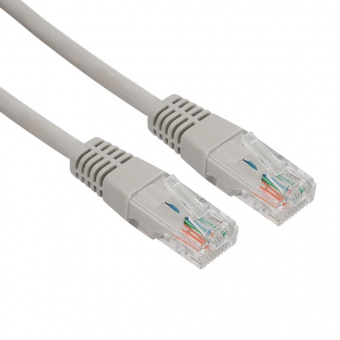

LS (Low Smoke) — низкое дымовыделение при горении. Для общественных зданий.
Double Jacket — двойная оболочка, повышенная механическая защита.
7. По типу обжима (назначению)
Прямой кабель (Straight‑Through) — жилы обжаты одинаково с обеих сторон (по T568A или T568B). Для подключения компьютера к коммутатору, роутера к свитчу.
Перекрёстный кабель (Crossover) — разные схемы обжима на концах (T568A ↔ T568B). Раньше использовался для соединения однотипных устройств (компьютер–компьютер), но сейчас почти не нужен из‑за функции Auto MDI/MDI‑X.
Рекомендации по выбору
Для дома и офиса: Cat 5e UTP (PVC), 4‑парный, моножила или многопроволочный в зависимости от участка
Для промышленных сетей с помехами: Cat 6a F/UTP или Cat 7 S/FTP, PE или FR‑оболочка.

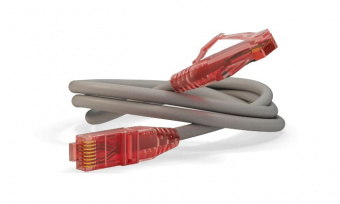

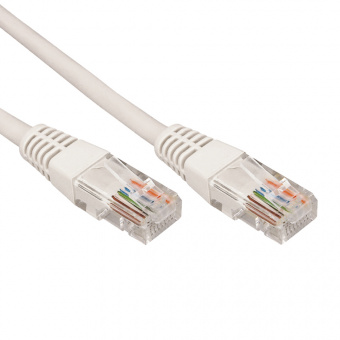

Для патч‑кордов: Cat 5e/6 Stranded, UTP или FTP.
Для улицы: PE‑оболочка, экранированный (FTP/SSTP), с защитой от УФ.
Для ЦОД и высокоскоростных магистралей: Cat 6a/7/8 S/FTP, FR или LS.
Важно: при прокладке экранированного кабеля обязательно обеспечьте заземление экрана через патч‑панель или розетку — иначе защита не сработает.
