Извещатели утечки воды: виды и назначение

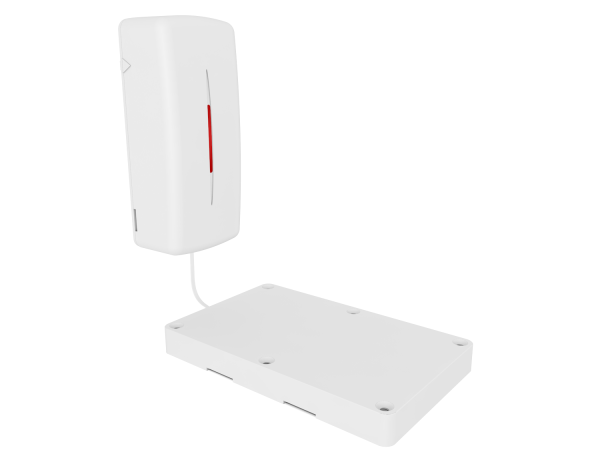

Извещатель (датчик) утечки воды — устройство для обнаружения контакта с водой и передачи сигнала тревоги на контроллер системы защиты от протечек. При срабатывании система автоматически перекрывает подачу воды и оповещает владельца.

Принцип работы

Большинство бытовых извещателей работают на основе электропроводности воды:

устройство имеет два или три контакта, расположенных на небольшом расстоянии друг от друга;

в сухом состоянии сопротивление между контактами высокое;

при попадании воды образуется электрическая цепь с низким сопротивлением;

датчик фиксирует изменение и передаёт сигнал на контроллер;

контроллер отдаёт команду на закрытие шаровых кранов с электроприводом и отправляет уведомление владельцу.

Виды извещателей утечки воды

По способу подключения:

проводные:

подключаются к контроллеру кабелем (обычно витая пара);

не требуют автономного питания (пассивные);

срок службы длительный из‑за отсутствия сложной электроники;

максимальная длина провода — до 50 м;

недостаток: сложность монтажа в помещениях с готовой отделкой;

передают сигнал по радиоканалу (частоты 433 МГц, 868 МГц, Wi‑Fi и др.);

работают от батареек или аккумуляторов (например, CR2450);

легко монтируются без прокладки кабелей;

радиус действия — до 300 м на открытой местности;

недостатки: необходимость замены элементов питания, более высокая стоимость.

По принципу действия (в т. ч. промышленные модели):

контактные — реагируют на замыкание контактов водой (основной тип для бытового применения);

ультразвуковые (радарные) — контролируют объём замкнутого пространства, реагируют на его уменьшение при затоплении;

ёмкостные — работают по принципу измерения ёмкости конденсатора;

гидростатические — фиксируют изменение давления в трубопроводе или герметичных ёмкостях.

По исполнению корпуса:

напольные — размещаются на поверхности пола, контактами вниз;

встраиваемые — монтируются в пол во время капитального ремонта (контакты выводятся на 3–4 мм от уровня пола);

универсальные — допускают оба варианта установки.

По классу защиты корпуса (IP):

IP20–IP40 — для сухих отапливаемых помещений;

IP54 и выше — для влажных помещений (ванные, подвалы, гаражи);

IP67/IP68 — полная защита от воды (для установки в зонах возможного затопления).

По дополнительным функциям:

контроль обрыва линии (для проводных моделей);

индикация разряда батареи (для беспроводных);

самодиагностика загрязнения контактов;

встроенный звуковой/световой оповещатель;

поддержка протоколов умного дома (ZigBee, Z‑Wave, Wi‑Fi).

По совместимости с системами:

автономные (работают только с фирменными контроллерами);

универсальные (поддерживают стандартные протоколы связи).

Для чего нужны извещатели утечки воды: основные функции

обнаружение протечки на ранней стадии — фиксация контакта с водой до значительного затопления;

автоматическое перекрытие подачи воды — контроллер отдаёт команду шаровым кранам с электроприводом;

оповещение владельца — отправка SMS, push‑уведомлений, e‑mail, сообщений в Telegram и т. д.;

интеграция с системами безопасности и умного дома:

отключение электроприборов через умные розетки (предотвращение короткого замыкания);

включение аварийной сигнализации;

передача данных в облачные сервисы для мониторинга;

документирование событий — журнал протечек с указанием времени и места;

работа в отсутствие хозяев — защита от потопа во время отпуска или командировки;

контроль труднодоступных зон — подвалы, технические помещения, скрытые коммуникации;

экономия на ущербе — предотвращение порчи ремонта, мебели, техники;

минимизация ложных срабатываний — алгоритмы фильтрации (игнорирование брызг, пара).

Где устанавливаются

Извещатели размещают в местах потенциального риска:

под раковинами (кухня, ванная);

возле унитазов, душевых кабин, ванн;

под стиральными и посудомоечными машинами;

около бойлеров, водонагревателей, котлов отопления;

возле радиаторов, коллекторов, расширительных баков;

под шлангами подводки воды;

в самых низких точках пола (при наличии уклона);

в котельных, насосных станциях;

на складах, в серверных (защита оборудования).

Рекомендации по количеству:

квартира: 3–4 датчика (кухня, ванная, туалет, котельная);

частный дом: 4–5 датчиков + дополнительные в технических помещениях.

Нормативные требования и ключевые параметры выбора

Должны соответствовать:

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» (если интегрированы с пожарной сигнализацией);

СП 30.13330.2020 (внутренние водопроводы и канализация);

ГОСТ Р 53325‑2012 (технические требования к средствам пожарной автоматики, если входят в комплексную систему).

Параметры выбора:

тип подключения (проводной/беспроводной) — зависит от этапа ремонта;

дальность связи (для беспроводных) и необходимость ретрансляторов;

класс защиты корпуса (IP) — под условия среды;

время срабатывания (оптимально до 1–2 секунд);

совместимость с контроллером и шаровыми кранами;

срок службы батареи (для автономных моделей);

поддержка протоколов умного дома;

устойчивость к коррозии (материал контактов — нержавеющая сталь, латунь);

возможность параллельного подключения нескольких датчиков к одному каналу (для проводных).

Перед монтажом рекомендуется проверить зону покрытия (для беспроводных) и убедиться в отсутствии преград для сигнала.
