Устройства управления и оповещения охранно‑пожарной сигнализации: виды и назначение

Устройства управления и оповещения — компоненты охранно‑пожарной сигнализации (ОПС), которые принимают сигналы от датчиков, анализируют их, формируют команды управления и оповещают людей об угрозе.

Виды устройств управления

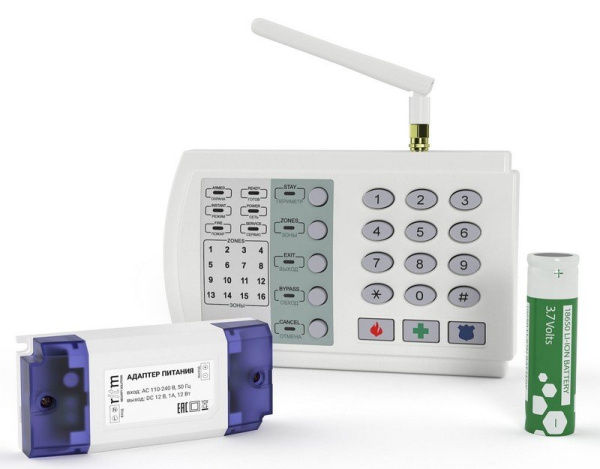

Приёмно‑контрольные приборы (ПКП):

адресно‑аналоговые — непрерывно отслеживают параметры среды (температура, задымлённость) и анализируют динамику изменений.

адресные — определяют местоположение сработавшего датчика по уникальному ID;

безадресные — фиксируют срабатывание шлейфа без указания точного места;

Контроллеры доступа и исполнительные устройства:

электромагнитные замки;

турникеты;

шлагбаумы;

доводчики дверей.

Блоки управления пожаротушением:

модули для газовых систем;

блоки управления спринклерными установками;

устройства активации порошкового пожаротушения.

Программируемые логические контроллеры (ПЛК) — универсальные устройства для настройки сложных алгоритмов работы системы.

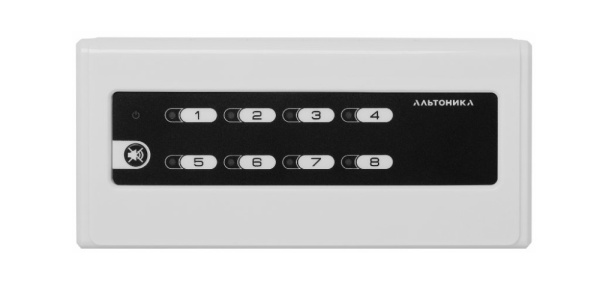

Панели управления:

локальные (на объекте);

удалённые (через интернет или GSM).

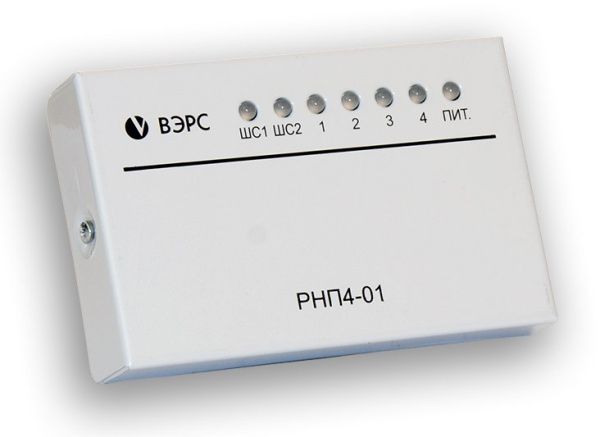

Ретрансляторы и расширители шлейфов — увеличивают дальность и ёмкость системы.

Виды устройств оповещения

Звуковые:

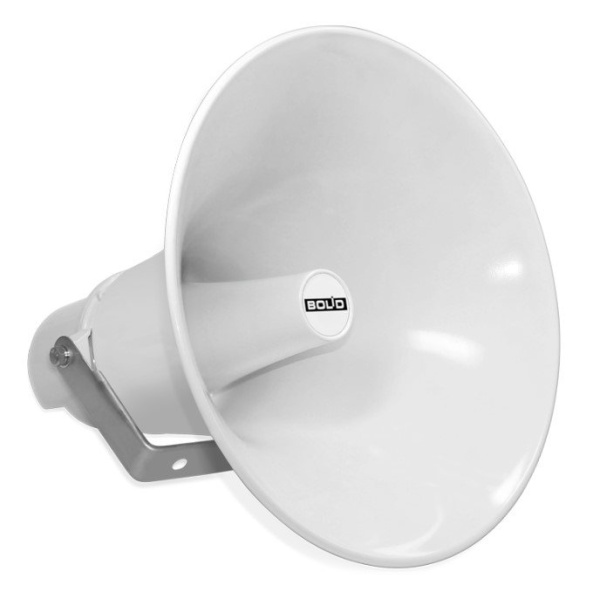

речевые оповещатели (трансляция записанных сообщений).

зуммеры;

сирены (электромеханические, пьезоэлектрические);

Световые:

мигающие световые табло;

указатели «Выход» с подсветкой;

световые стробоскопы.

Комбинированные (светозвуковые):

совмещают звуковой сигнал и световой индикатор;

эффективны в условиях высокого уровня шума.

Речевые системы оповещения и управления эвакуацией (СОУЭ):

I тип — только звуковые оповещатели;

II тип — звуковые + световые указатели;

III тип — речевое оповещение + световые указатели;

IV тип — речевое оповещение с зонированием + световые указатели + обратная связь с зонами;

V тип — многоуровневое речевое оповещение с гибким управлением эвакуацией.

Мобильные и дистанционные:

SMS‑оповещение на телефоны ответственных лиц;

push‑уведомления в мобильных приложениях;

email‑рассылки.

Визуальные и тактильные (для людей с ограниченными возможностями):

светодиодные бегущие строки;

вибрационные оповещатели;

тактильные указатели с вибрацией.

Для чего нужны устройства управления и оповещения

Функции устройств управления:

приём сигналов от извещателей (охранных и пожарных);

анализ сигналов — различение тревоги («проникновение», «пожар») и неисправностей (обрыв шлейфа, разряд батареи датчика);

формирование команд управления на основе заданных алгоритмов;

активация исполнительных устройств:

разблокировка эвакуационных выходов;

включение систем пожаротушения;

управление дымоудалением;

отключение вентиляции в зоне возгорания;

перевод лифтов в режим «пожарная опасность»;

интеграция с другими системами:

видеонаблюдение (поворот камеры на зону тревоги);

СКУД (контроль доступа);

инженерные сети (вентиляция, освещение);

ведение журнала событий с фиксацией времени, типа и места срабатывания;

передача данных на пульт централизованного наблюдения (ПЦН) или диспетчеру.

информирование людей об угрозе (пожар, проникновение);

организация эвакуации:

указание направлений (световые указатели «Выход»);

трансляция инструкций (речевое оповещение);

предотвращение паники за счёт чётких и понятных инструкций;

обеспечение доступности информации для людей с ограниченными возможностями (визуальные, тактильные сигналы);

дублирование сигналов разными способами (звук + свет + текст) для повышения надёжности;

оповещение ответственных лиц удалённо (SMS, push, email);

контроль работоспособности самих оповещателей (автодиагностика).

Где применяются

Устройства управления и оповещения используются на:

жилых объектах (квартиры, дома, МКД);

коммерческих помещениях (офисы, магазины, ТРЦ);

промышленных предприятиях;

социальных учреждениях (школы, больницы, детские сады);

объектах с массовым пребыванием людей (аэропорты, вокзалы, стадионы);

критически важных объектах (ТЭЦ, музеи, банки).

Нормативные требования

Оборудование должно соответствовать:

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности»;

СП 3.13130.2009 (требования к системам оповещения);

СП 5.13130.2009 (нормы проектирования пожарной сигнализации);

ГОСТ Р 53325‑2012 (технические требования к приборам пожарной автоматики);

ГОСТ 34701‑2020 (общие требования к СПИ).

Устройства проходят сертификацию и испытания на устойчивость к внешним воздействиям (температура, влажность, электромагнитные помехи).
