Электронные пассивные извещатели: виды и назначение

Электронный пассивный извещатель — устройство охранной или пожарной сигнализации, которое не генерирует сигнал, а реагирует на изменения внешней среды (температуры, ИК‑излучения, вибрации и т. д.), вызванные внешним воздействием.

Принцип работы

Пассивные извещатели не излучают энергию в окружающую среду, а лишь воспринимают её изменения:

сенсор улавливает изменение физического параметра (например, ИК‑излучение от движущегося объекта);

блок обработки анализирует сигнал на соответствие заданным критериям (амплитуда, частота, продолжительность);

при подтверждении угрозы формируется сигнал тревоги;

сигнал передаётся на приёмно‑контрольный прибор (ПКП) или пульт охраны.

Виды электронных пассивных извещателей

По типу обнаруживаемой угрозы:

охранные — фиксируют проникновение или попытку взлома;

пожарные — обнаруживают признаки возгорания (дым, температуру, пламя).

По принципу действия (основные типы):

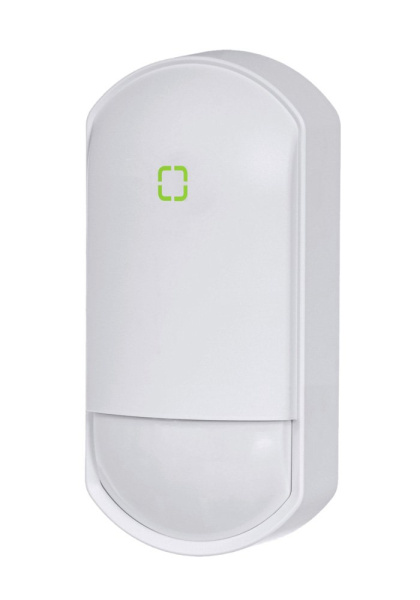

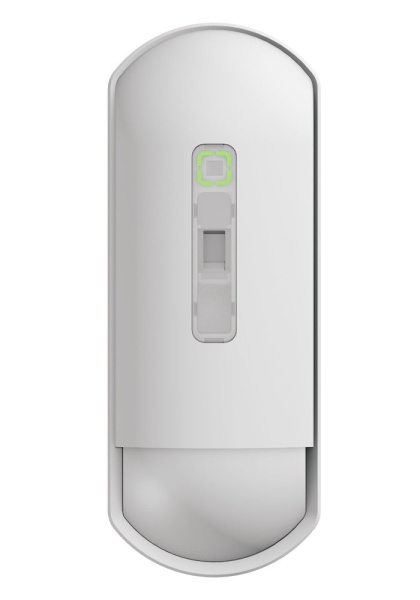

пассивные ИК‑извещатели (ПИК) — реагируют на изменение инфракрасного излучения при движении объекта с температурой, отличной от фона (например, человека);

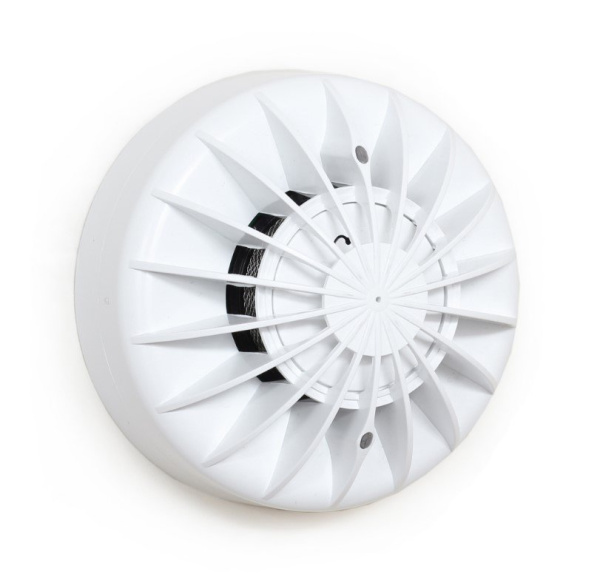

тепловые пожарные извещатели — фиксируют превышение температуры или скорость её нарастания;

вибрационные — обнаруживают вибрации, вызванные разрушением конструкций (удары, сверление);

ёмкостные — срабатывают при изменении ёмкости охранного контура (например, при приближении человека к сейфу);

акустические — реагируют на звук разбития стекла;

магнитоконтактные (герконы) — фиксируют размыкание контактов при открывании дверей/окон.

точечные — контролируют локальную зону (дверь, окно, сейф);

линейные — охраняют протяжённые участки (периметр, коридор);

объёмные — мониторят всё пространство помещения.

По способу подключения:

проводные — соединяются с ПКП кабелем;

беспроводные — передают сигнал по радиоканалу (GSM, Wi‑Fi, ZigBee).

По классу адресации:

безадресные — ПКП определяет только шлейф;

адресные — передают уникальный ID устройства;

адресно‑аналоговые — непрерывно отправляют параметры среды (температура, уровень ИК‑излучения).

По исполнению корпуса:

стандартное (IP20–IP40) — для отапливаемых помещений;

влагозащищённое (IP54 и выше) — для сырых помещений, гаражей;

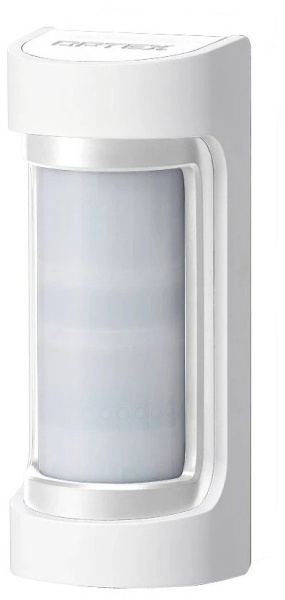

уличное (IP65 и выше) — защита от осадков, УФ‑излучения;

взрывозащищённое — для опасных зон (нефтебазы, склады ГСМ).

По дополнительным функциям:

самодиагностика запылённости (для пожарных извещателей);

контроль вскрытия корпуса (тампер);

индикация разряда батареи (для беспроводных моделей);

интеграция с умным домом (управление вентиляцией, отключением питания).

Для чего нужны электронные пассивные извещатели: основные функции

обнаружение угроз на ранней стадии:

движение в охраняемой зоне (ПИК);

возгорание (тепловые, дымовые извещатели);

попытка взлома (вибрационные, ёмкостные);

разбитие стекла (акустические);

открывание дверей/окон (магнитоконтактные);

минимизация ложных срабатываний — алгоритмы фильтрации помех (например, ПИК‑датчики игнорируют движение мелких животных или сквозняк);

работа в сложных условиях — эффективны при задымлении, запылённости, высокой влажности (вибрационные, ёмкостные извещатели);

интеграция с системами безопасности:

активация сигнализации и оповещения (сирена, стробоскоп);

включение видеонаблюдения (запись, поворот камеры на зону тревоги);

блокировка дверей/ворот;

запуск автоматического пожаротушения (для пожарных извещателей);

отправка уведомлений владельцу (SMS, push, e‑mail);

документирование событий — журнал тревог с указанием времени, места и типа сработавшего сенсора;

гибкая настройка — регулировка чувствительности, графиков работы (например, отключение на время уборки);

автономность — беспроводные модели с резервным питанием работают при отключении электричества.

Где применяются

жилые объекты (квартиры, дома) — защита от взлома и пожара;

коммерческие помещения (магазины, офисы) — охрана витрин, касс, серверных;

промышленные объекты (склады, цеха) — контроль пожароопасных и режимных зон;

объекты с ценными экспонатами (музеи, галереи) — защита витрин и хранилищ;

транспортная инфраструктура (вокзалы, аэропорты) — мониторинг залов, технических зон;

медицинские учреждения (больницы, поликлиники) — раннее обнаружение пожара в палатах и лабораториях;

объекты энергетики (подстанции, ТЭЦ) — контроль пожароопасных участков;

уличные территории — охрана периметров, парковок, открытых складов.

Нормативные требования

Должны соответствовать:

ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» (для пожарных извещателей);

ГОСТ Р 52435‑2015 (технические требования к охранным извещателям);

СП 484.1311500.2020 (правила проектирования систем сигнализации);

ТР ТС 020/2011 (электромагнитная совместимость).

Ключевые параметры выбора:

тип угрозы (взлом, пожар, оба варианта);

принцип действия (ИК, тепловой, вибрационный и т. д.);

зона обнаружения (точечная, линейная, объёмная);

способ подключения (проводной/беспроводной);

класс защиты корпуса (IP) и климатическое исполнение;

совместимость с ПКП и другими системами;

наличие самодиагностики и адресности;

дальность действия (для беспроводных моделей).

Важно: перед монтажом требуется тестирование на объекте — имитация угроз для настройки чувствительности и проверки алгоритмов фильтрации помех.
