Комплект СКУД №2 офис лайт

Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД), включающий все необходимые компоненты для эффективной защиты объекта. Это универсальное решение объединяет электромагнитный замок, считыватель со встроенным контроллером, источник питания, кнопку выхода и комплект бесконтактных карт доступа. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы. Комплект СКУД №2 офис лайт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа на различных объектах.

СОСТАВ КОМПЛЕКТА

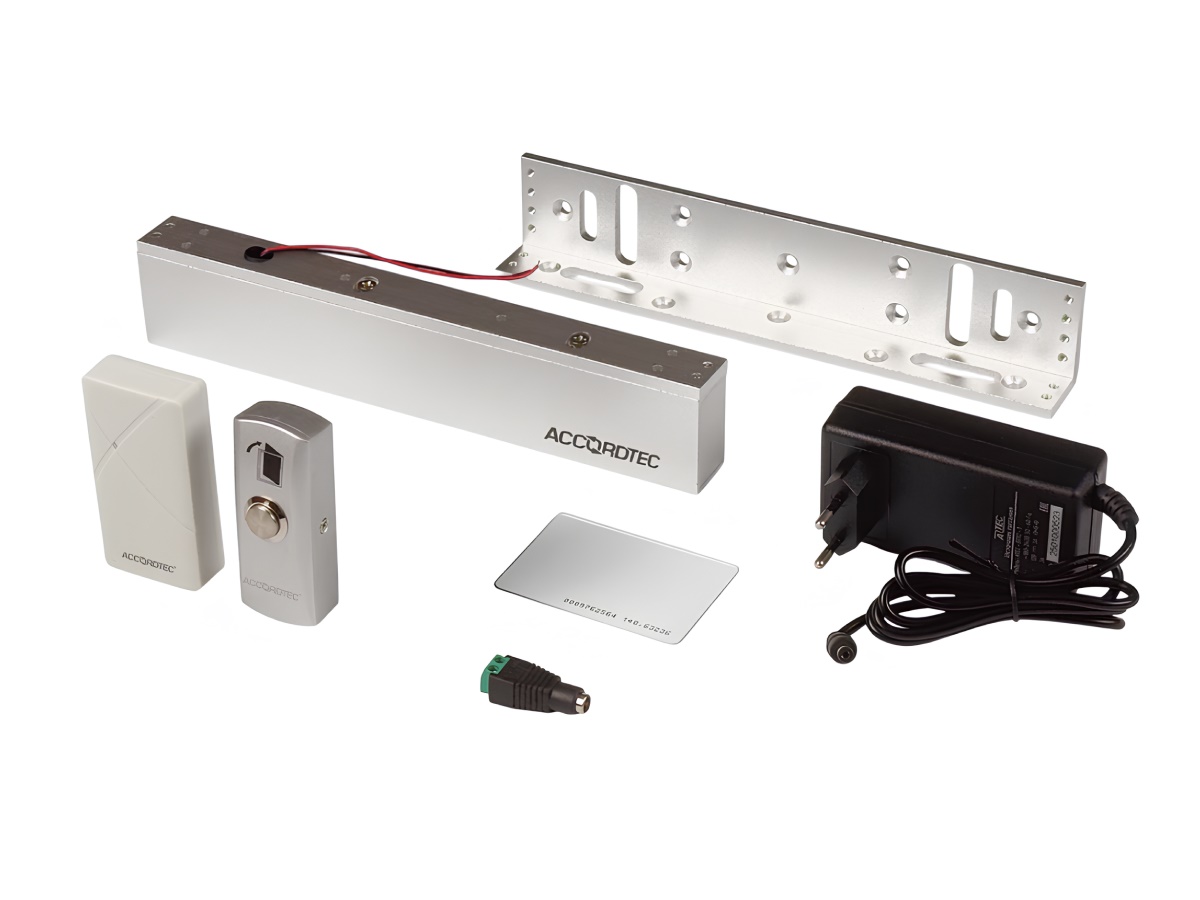

1. ML-295A – Электромагнитный замок ACCORDTEC

Влагозащищенный электромагнитный замок для надежного удержания дверей с усилием до 280 кг, степенью защиты IP67, поддержкой напряжения 12/24 В и рабочим диапазоном температур от -40 до +50 °C.

2. LM-295A/350A – Универсальный уголок для замка

Монтажный алюминиевый уголок универсального типа для крепления электромагнитных замков ML-295A, ML-295AL и ML-350AL с коррозионной стойкостью и габаритными размерами 250 × 30 × 46 мм.

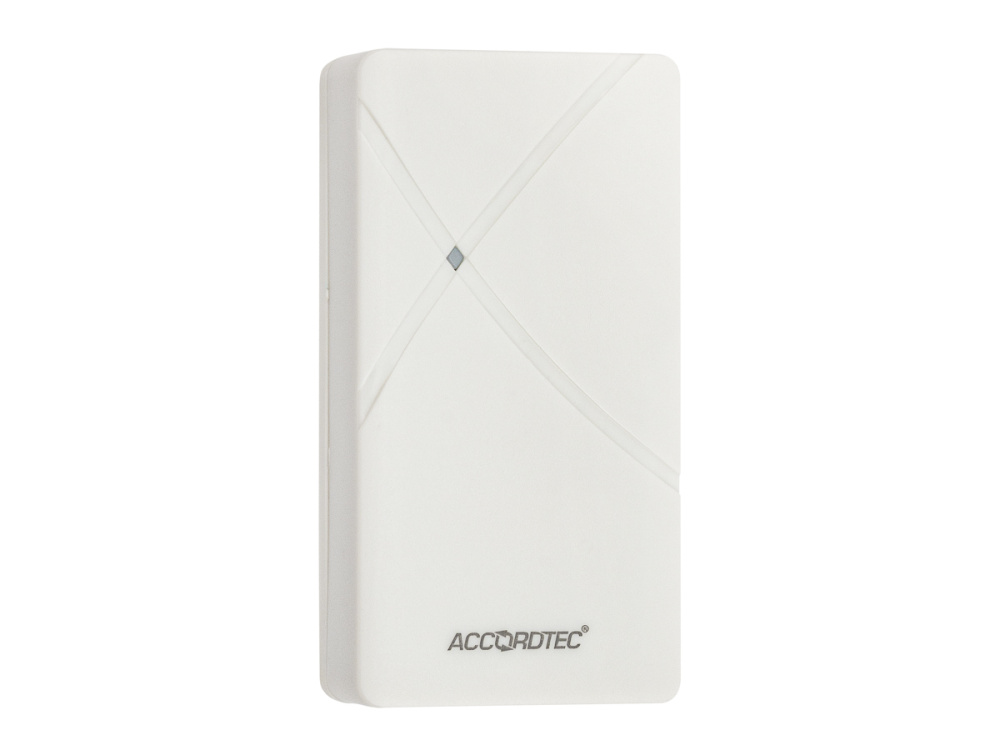

3. AT-PR702EM GR – Считыватель со встроенным контроллером

Бесконтактный считыватель формата EM-Marine со встроенной памятью на 10000 пользователей, степенью защиты IP68 и поддержкой интерфейса Wiegand 26/34.

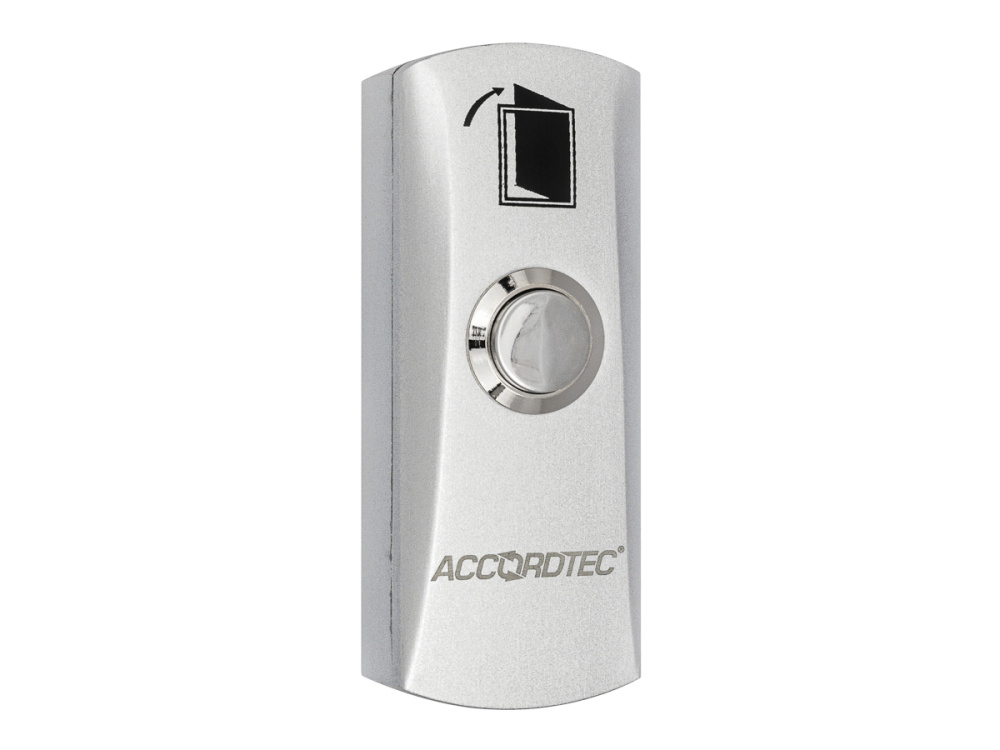

4. AT-H805A – Кнопка выхода металлическая

Накладная металлическая кнопка для беспрепятственного выхода из помещения с контактами типа НО и способностью коммутировать напряжение до 36 В.

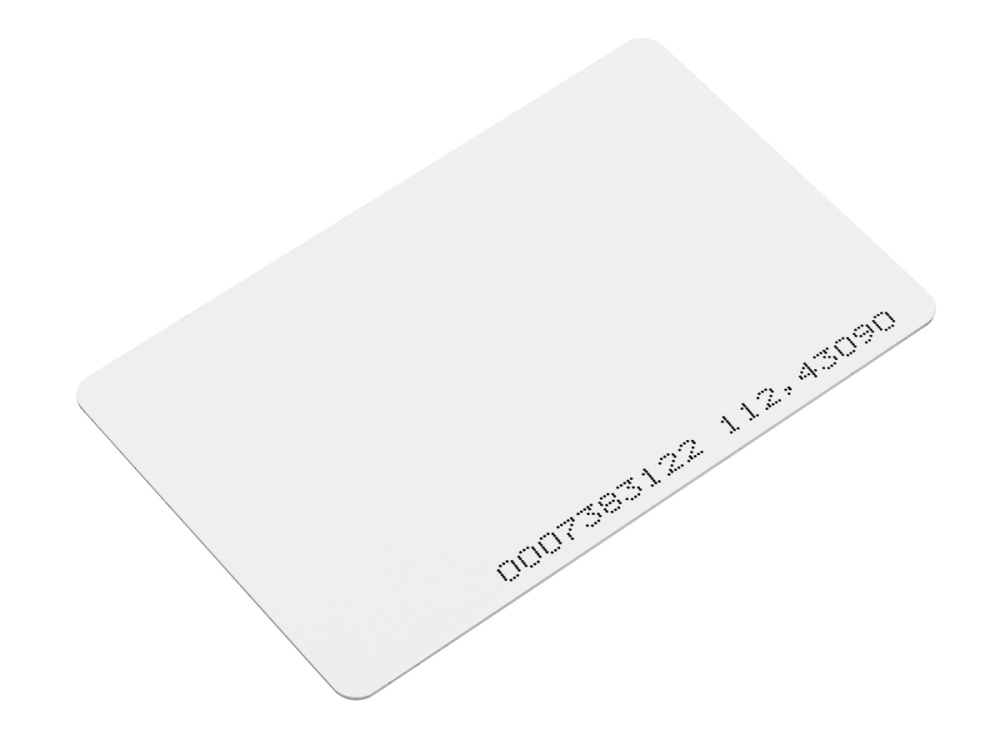

5. AT-ID02-EM – Бесконтактные карты EM-Marine (10 штук)

Ультратонкие пластиковые карты формата EM-Marine толщиной 0,84 мм с индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100.

6. ATEC-БП12-3 – Источник стабилизированного питания

Компактный источник питания с выходным напряжением 12,6 В и номинальным током 3 А, оснащенный защитой от короткого замыкания и перегрузки.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Комплект СКУД №2 офис лайт является универсальным решением, эффективно применяемым в:

• Офисных зданиях и административных центрах.
• Жилых комплексах и многоквартирных домах.
• Производственных предприятиях.
• Учебных заведениях.
• Медицинских учреждениях.
• Финансовых организациях и банках.
• Торгово-развлекательных центрах.
• Складах и логистических центрах.
• Охраняемых государственных учреждениях.
• Гостинично-ресторанных комплексах.

ПРИНЦИП РАБОТЫ КОМПЛЕКТА

Система работает следующим образом:

Идентификация пользователя. Пользователь подносит карту AT-ID02-EM к считывателю.

Обработка данных. Встроенный контроллер считывателя обрабатывает информацию с карты и проверяет её в базе данных пользователей.

Открывание замка. При положительной идентификации на электромагнитный замок ML-295A подается сигнал открывания.

Прохождение через дверь. Пользователь открывает дверь, удерживаемую замком, и проходит в помещение.

Выход. При выходе пользователь нажимает кнопку AT-H805A, которая открывает замок и обеспечивает беспрепятственный выход.

Закрытие замка. При отпускании кнопки или истечении установленного времени замок автоматически закрывается.

Все компоненты системы питаются от источника ATEC-БП12-3, который обеспечивает стабильное напряжение 12 В для надежной работы оборудования.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент.

Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности.

Монтаж источника питания. Установите блок питания ATEC-БП12-3 в защищенном от влаги месте, вблизи источника электропитания 220 В.

Установка электромагнитного замка. Закрепите замок ML-295A на дверной коробке с использованием монтажного уголка LM-295A/350A. Убедитесь в правильной геометрии установки для обеспечения максимальной силы удержания.

Монтаж считывателя. Установите считыватель AT-PR702EM GR на дверной коробке на высоте 130-150 см от пола для удобства использования.

Установка кнопки выхода. Закрепите кнопку AT-H805A на внутренней стороне двери на удобной высоте (обычно 130-150 см).

Электрические соединения. Проложите кабели от источника питания к замку, считывателю и кнопке выхода. Соблюдайте полярность подключения. Используйте кабель сечением не менее 0,75 мм² для питания замка.

Программирование системы. Внесите карты пользователей AT-ID02-EM в память контроллера согласно инструкции к считывателю.

Тестирование системы. Проверьте работоспособность всех компонентов: считывание карт, открывание замка, функционирование кнопки выхода.

Финальная настройка. Отрегулируйте время задержки открытия замка и другие параметры системы для оптимальной работы.
