ATEC-NV64-696 IP видеорегистратор, 12 Мп, 64 канала

ATEC-NV64-696 — 64-канальный сетевой IP-видеорегистратор для крупных систем видеонаблюдения. Он принимает видеопотоки с разрешением до 16 Мп: для 16 Мп заявлена запись до 20 кадров в секунду на каждом канале, для разрешений до 12 Мп — до 25 кадров в секунду. Входящая и исходящая пропускная способность составляет 384/256 Мбит/с. Для локального архива предусмотрены восемь интерфейсов SATA и один eSATA, жёсткие диски приобретаются отдельно. Два сетевых интерфейса Gigabit Ethernet, ONVIF профилей S/T/G, облачный доступ CV380 и IPEYE обеспечивают включение регистратора в распределённую IP-систему. Модель оснащена 16 тревожными входами, 4 тревожными выходами, RS-485, независимыми видеовыходами и расширенным перечнем аналитических событий.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество IP-каналов. до 64 каналов, разрешение видеовхода — до 16 Мп
• Разрешения записи. 16 Мп (4928×3264), 12 Мп (4000×3000), 8 Мп (3840×2160), 5 Мп (2592×1944), 4 Мп (2688×1520/2560×1440), 3 Мп (2048×1536), 1080p, 960p, 720p и D1
• Скорость записи. 16 Мп — до 20 кадров в секунду на 64 каналах; 12 Мп, 8 Мп, 5 Мп, 4 Мп, 3 Мп, 1080p, 960p, 720p и D1 — до 25 кадров в секунду на 64 каналах
• Пропускная способность. входящая/исходящая — 384/256 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Хранение. 8 интерфейсов SATA для HDD 3,5 дюйма и 1 eSATA; поддерживаемая ёмкость HDD — до 10 ТБ; накопители приобретаются отдельно
• Видеовыходы. 1 VGA: 1920×1080/1280×1024/1280×720/1024×768; HDMI 1: 1920×1080/1280×1024/1280×720/1024×768; HDMI 2: 3840×2160/2560×1440/1920×1080/1280×1024/1280×720/1024×768; выходы независимые
• Аудио. 1 линейный вход RCA 1 кОм, 1 выход RCA, двусторонняя аудиосвязь; G.711U/G.711A/AAC/MP2L2
• Тревожные интерфейсы. 16 тревожных входов и 4 тревожных выхода
• Аналитика от камер. движение с классификацией человека, вторжение, пересечение линии, вход и выход из зоны, длительное пребывание, скопление людей, лица, неправильная парковка, подсчёт людей и автомобилей, номерные знаки, оставленные и удалённые предметы, тепловая карта
• Сеть. 2×RJ45 Ethernet 10/100/1000 Мбит/с; ONVIF профилей S/T/G; CV380 для iPhone и Android, IPEYE
• Интерфейсы. 2×USB 2.0, 1×USB 3.0; 1 порт RS-485 с Pelco-D/Pelco-P и скоростью передачи 110–921600 бод
• Питание. 100–240 В AC, 50/60 Гц; мощность — не более 20 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20

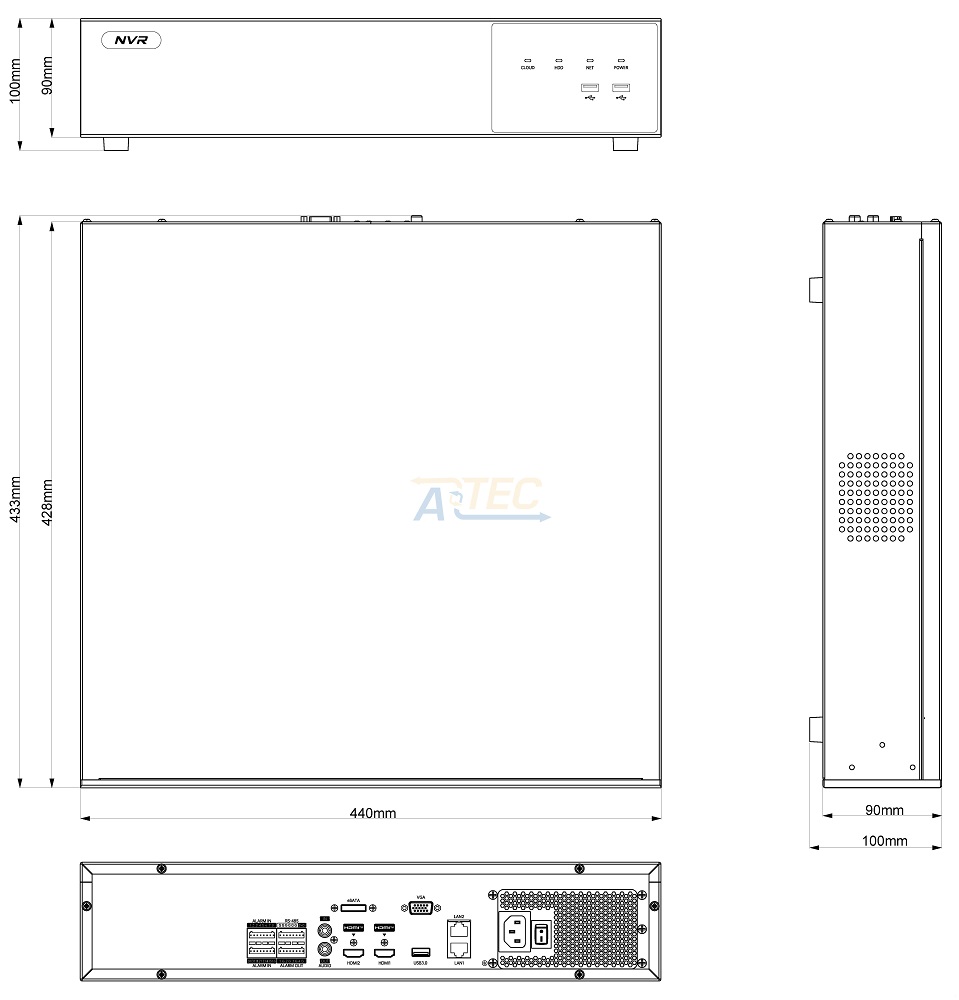

• Корпус и размеры. металлический корпус; 440×433×100 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь», комплект крепления для 19-дюймовой стойки и индивидуальная упаковка; HDD в комплект не входят

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-NV64-696 рассчитан на централизованную запись большого числа IP-камер и локальное хранение значительного архива. Восемь SATA-интерфейсов и eSATA позволяют спроектировать дисковую подсистему под требуемую глубину хранения, а крепление для 19-дюймовой стойки упрощает размещение в аппаратной.

Два Ethernet-интерфейса и независимые видеовыходы полезны при разделении сетевых задач и организации нескольких рабочих экранов. Шестнадцать тревожных входов, четыре выхода, RS-485 и поддерживаемые события аналитики дают возможность связать видеонаблюдение с внешними сигналами после проектной проверки интерфейсов.

Регистратор имеет IP20, поэтому его размещают внутри сухого помещения или защищённого шкафа с вентиляцией. При расчёте системы учитывают предел 384 Мбит/с по входящему потоку, 256 Мбит/с по исходящему, энергопотребление самих HDD и доступ для обслуживания всех накопителей.

Как выбрать IP-видеорегистратор по числу каналов и пропускной способности?

Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.

Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.

ATEC-NV64-696 рассчитан на работу до шестидесяти четырёх IP-камер и принимает видео до 16 Мп. Его входящая и исходящая пропускная способность составляет 384/256 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-NV64-696: предусмотрено восемь SATA-интерфейсов и один eSATA; поддерживаемая ёмкость HDD — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Что даёт ONVIF и как проверить совместимость IP-камер?

ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.

После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.

ATEC-NV64-696 поддерживает ONVIF профилей S/T/G. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.

Когда нужны независимые видеовыходы и тревожные интерфейсы?

Независимые видеовыходы используют, когда на разных рабочих местах требуется показывать разные раскладки камер. Один экран можно выделить для общего обзора, второй — для выбранных тревожных зон или детального просмотра. До ввода системы проверяют поддерживаемые разрешения каждого выхода и нужное число окон в выбранной раскладке.

Тревожные входы принимают сигналы от внешних устройств, а выходы используются для запуска предусмотренной проектом реакции. У ATEC-NV64-696 предусмотрены 16 входов и 4 выхода. Каждый канал проверяют контрольным срабатыванием, после чего сверяют запись, журнал, отображение на нужном мониторе и действие выхода. Доступность аналитических событий от камер проверяют отдельно от физических тревожных цепей.
