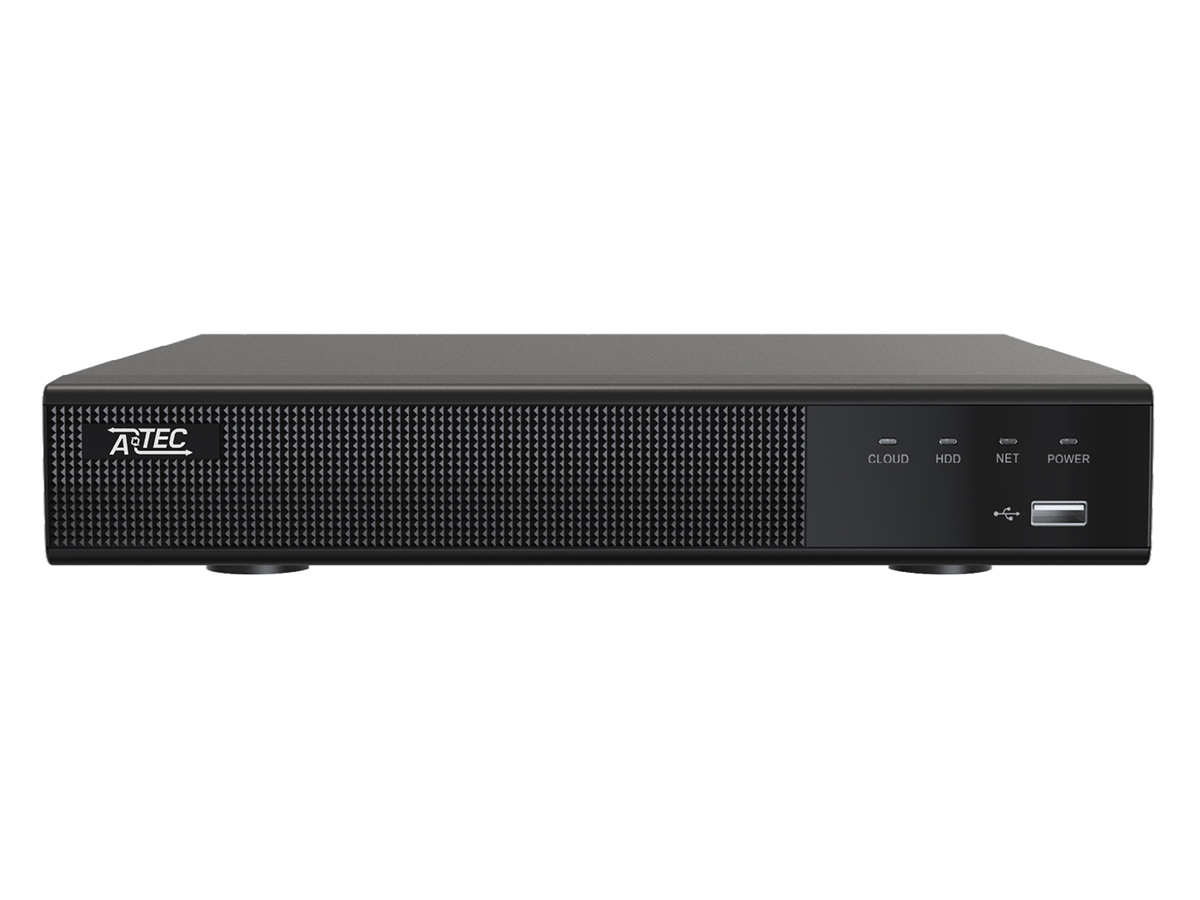

ATEC-NV32-680 IP видеорегистратор, 12 Мп, 32 канала

ATEC-NV32-680 — сетевой IP-видеорегистратор для централизованной записи до 32 IP-камер. Модель принимает видео с разрешением до 12 Мп и поддерживает запись заявленных разрешений с частотой до 25 кадров в секунду на каждом канале. Входящая полоса 320 Мбит/с рассчитана на приём многоканального видеопотока, исходящая полоса составляет 160 Мбит/с. Архив размещается на двух HDD с интерфейсом SATA; накопители приобретаются отдельно. Для сжатия используются H.264/H.264+/H.265/H.265+, для подключения камер — Ethernet и ONVIF профилей S/T. Четыре тревожных входа, один тревожный выход, аудиоинтерфейсы и поддержка аналитических событий позволяют включить регистратор в комплексную систему мониторинга.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество IP-каналов. до 32 каналов, разрешение видеовхода — до 12 Мп
• Разрешения записи. 12 Мп (4000×3000), 8 Мп (3840×2160), 5 Мп (2592×1944), 4 Мп (2688×1520/2560×1440), 3 Мп (2048×1536), 1080p, 960p, 720p и D1
• Скорость записи. до 25 кадров в секунду на каждом из 32 каналов для перечисленных разрешений
• Пропускная способность. входящая/исходящая — 320/160 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Режимы записи. ручное управление, таймер, обнаружение движения, интеллектуальное событие
• Хранение. 2 интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость HDD — до 10 ТБ; накопители приобретаются отдельно
• Видеовыходы. 1 VGA: 1920×1080/1280×1024/1280×720/1024×768; 1 HDMI: 3840×2160/2560×1440/1920×1080/1280×1024/1280×720/1024×768; выходы дублируются
• Аудио. 1 линейный вход RCA 1 кОм, 1 выход RCA, двусторонняя аудиосвязь; G.711U/G.711A/AAC
• Тревожные интерфейсы. 4 тревожных входа и 1 тревожный выход
• Аналитика от камер. движение с классификацией человека, вторжение в область, пересечение линии, вход и выход из зоны, длительное пребывание, скопление людей, детекция лиц, неправильная парковка, подсчёт людей и автомобилей при пересечении линии
• Сеть. 1×RJ45 Ethernet 10/100 Мбит/с; ONVIF профилей S/T; CV380 для iPhone и Android, IPEYE
• Интерфейсы. 2×USB 2.0; RS-485 не поддерживается
• Питание. 12 В DC, 4 А; мощность — не более 15 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20

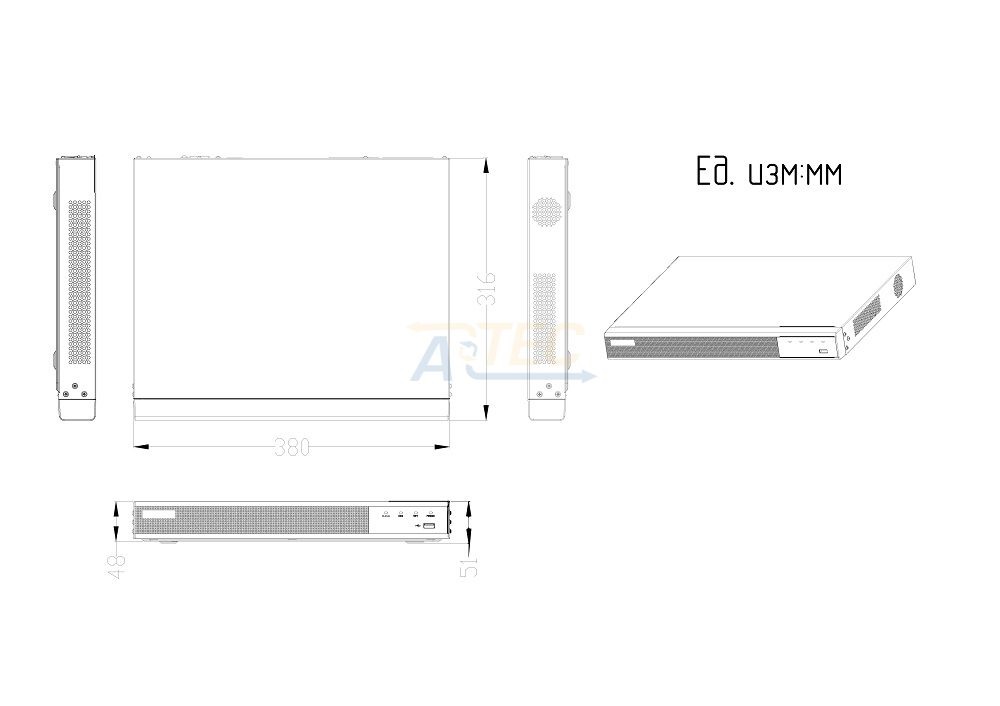

• Корпус и размеры. металлический корпус; 380×316×51 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь» и индивидуальная упаковка; HDD в комплект не входят

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-NV32-680 предназначен для многоканальных IP-систем, где необходимо свести до 32 камер на один регистратор и вести локальный архив. Входящая пропускная способность 320 Мбит/с позволяет распределить поток между большим количеством каналов, но итоговую конфигурацию рассчитывают по фактическим битрейтам камер.

Два накопителя SATA, видеовыход HDMI с разрешением до 4K и поддержка сетевого просмотра помогают организовать рабочее место оператора и локальное хранение. Тревожные входы и аналитические события могут использоваться для поиска и реакции на заданные ситуации после проверки совместимости камер.

Корпус IP20 требует размещения в сухом защищённом помещении или шкафу. При проектировании учитывают питание, вентиляцию, температурный диапазон, доступ к дискам и отсутствие интерфейса RS-485.

Как выбрать IP-видеорегистратор по числу каналов и пропускной способности?

Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.

Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.

ATEC-NV32-680 рассчитан на работу до тридцати двух IP-камер и принимает видео до 12 Мп. Его входящая и исходящая пропускная способность составляет 320/160 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-NV32-680: предусмотрено два интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость накопителя — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Что даёт ONVIF и как проверить совместимость IP-камер?

ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.

После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.

ATEC-NV32-680 поддерживает ONVIF профилей S/T. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.

Как проверить нагрузку 32-канальной системы?

Проверку начинают с таблицы камер: для каждого канала фиксируют разрешение, частоту кадров, кодек и максимальный битрейт. Суммарный входящий поток сравнивают с пределом 320 Мбит/с, а удалённые просмотры и выгрузки архива — с исходящей полосой 160 Мбит/с. Запас необходим для кратковременных пиков и изменения настроек камер.

После подключения включают одновременную запись всех планируемых каналов и контролируют отсутствие пропусков и обрывов. Затем проверяют локальное воспроизведение в требуемом числе окон, поиск по времени и событию, резервное копирование, тревожные входы и передачу аналитики. Такая проверка показывает реальную нагрузку системы точнее, чем сравнение только числа камер и максимального разрешения.
