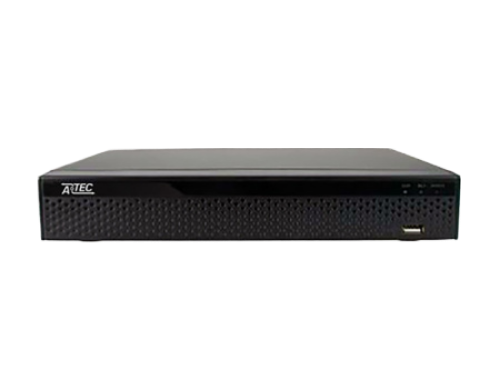

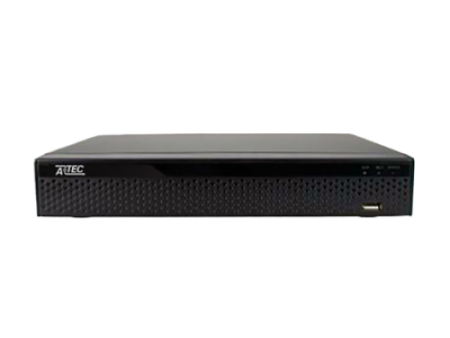

ATEC-NV16-656 IP видеорегистратор, 12 Мп, 16 каналов

ATEC-NV16-656 — 16-канальный сетевой IP-видеорегистратор для построения системы видеонаблюдения на базе IP-камер. Он принимает видео с разрешением до 12 Мп и записывает потоки всех шестнадцати каналов с частотой до 25 кадров в секунду в заявленных режимах. Входящая и исходящая пропускная способность составляет 160/160 Мбит/с. Для архива предусмотрены два интерфейса SATA, жёсткие диски устанавливаются пользователем и в комплект поставки не входят. Регистратор поддерживает H.264/H.264+/H.265/H.265+, ONVIF профилей S/T/G, локальное и удалённое управление, облачный доступ CV380 и IPEYE. Четыре тревожных входа и один тревожный выход позволяют связать видеозапись с внешними событиями, а перечень поддерживаемой аналитики включает события от совместимых камер.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество IP-каналов. до 16 каналов, разрешение видеовхода — до 12 Мп
• Разрешения записи. 12 Мп (4000×3000), 8 Мп (3840×2160), 6 Мп (3072×2048), 5 Мп (2592×1944), 4 Мп (2688×1520/2560×1440), 3 Мп (2048×1536), 1080p, 1280×1024, 960p, 960H, 720p и D1
• Скорость записи. до 25 кадров в секунду на каждом из 16 каналов для перечисленных разрешений
• Пропускная способность. входящая/исходящая — 160/160 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Режимы записи. ручное управление, таймер, обнаружение движения, интеллектуальное событие
• Хранение. 2 интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость HDD — до 10 ТБ; накопители приобретаются отдельно
• Видеовыходы. 1 VGA: 1920×1080/1280×1024/1280×720/1024×768; 1 HDMI: 3840×2160/2560×1440/1920×1080/1280×1024/1280×720/1024×768; выходы дублируются
• Аудио. 1 линейный вход RCA 1 кОм, 1 выход RCA, двусторонняя аудиосвязь; G.711U/G.711A/AAC/MP2L2
• Тревожные интерфейсы. 4 тревожных входа и 1 тревожный выход
• Аналитика от камер. движение с классификацией человека, вторжение в область, пересечение линии, вход и выход из зоны, длительное пребывание, скопление людей, детекция лиц, неправильная парковка, подсчёт людей и автомобилей при пересечении линии
• Сеть. 1×RJ45 Ethernet 10/100 Мбит/с; ONVIF профилей S/T/G; CV380 для iPhone и Android, IPEYE
• Интерфейсы. 2×USB 2.0; RS-485 не поддерживается
• Питание. 12 В DC, 4 А; мощность — не более 15 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20

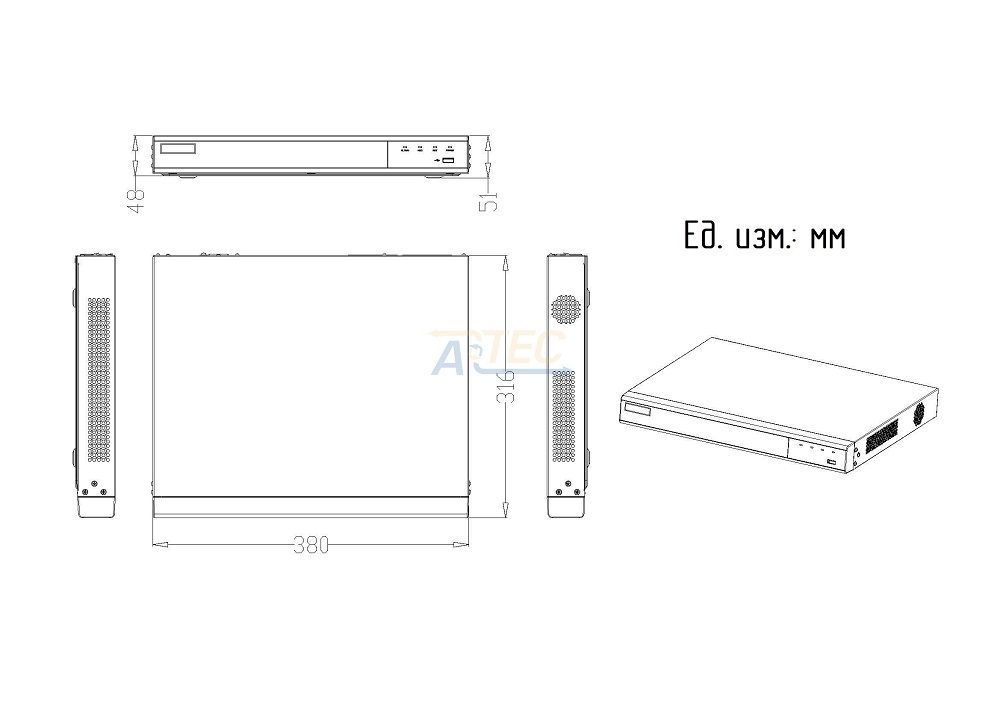

• Корпус и размеры. металлический корпус; 380×316×51 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь» и индивидуальная упаковка; HDD в комплект не входят

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-NV16-656 предназначен для систем, в которых требуется одновременная запись до шестнадцати IP-камер с разрешением вплоть до 12 Мп. Симметричная полоса 160/160 Мбит/с важна при одновременном приёме потоков, локальном просмотре и передаче видео удалённым клиентам.

Два SATA-интерфейса позволяют распределить архив между двумя накопителями. Тревожные входы и выход можно использовать в сценариях, где внешнее событие должно быть связано с записью или реакцией оборудования; конкретную схему подключения проверяют по проекту системы.

Регистратор имеет IP20 и предназначен для защищённого размещения. При установке предусматривают вентиляцию, устойчивое питание, сетевой доступ и свободное место для обслуживания HDD; допустимую температуру и влажность сверяют с условиями помещения.

Как выбрать IP-видеорегистратор по числу каналов и пропускной способности?

Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.

Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.

ATEC-NV16-656 рассчитан на работу до шестнадцати IP-камер и принимает видео до 12 Мп. Его входящая и исходящая пропускная способность составляет 160/160 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-NV16-656: предусмотрено два интерфейса SATA для HDD 3,5 дюйма; поддерживаемая ёмкость накопителя — до 10 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Что даёт ONVIF и как проверить совместимость IP-камер?

ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.

После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.

ATEC-NV16-656 поддерживает ONVIF профилей S/T/G. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.

Как проверить тревожные входы и видеоаналитику?

После подключения внешних датчиков каждый тревожный вход проверяют отдельным контрольным событием. В журнале и архиве должны появиться правильное время, канал и тип события; затем проверяют действие, назначенное тревожному выходу. Такой тест проводят для всех четырёх входов и единственного выхода до передачи системы в эксплуатацию.

События аналитики проверяют после окончательной установки камер. Для пересечения линии, вторжения, парковки и подсчёта задают рабочие зоны, проводят контрольные проходы человека и транспорта и оценивают ложные срабатывания в дневных и ночных условиях. Передачу каждого типа события от камеры к ATEC-NV16-656 проверяют отдельно, поскольку доступность аналитики зависит от совместимости камеры, профиля подключения и настроек.
