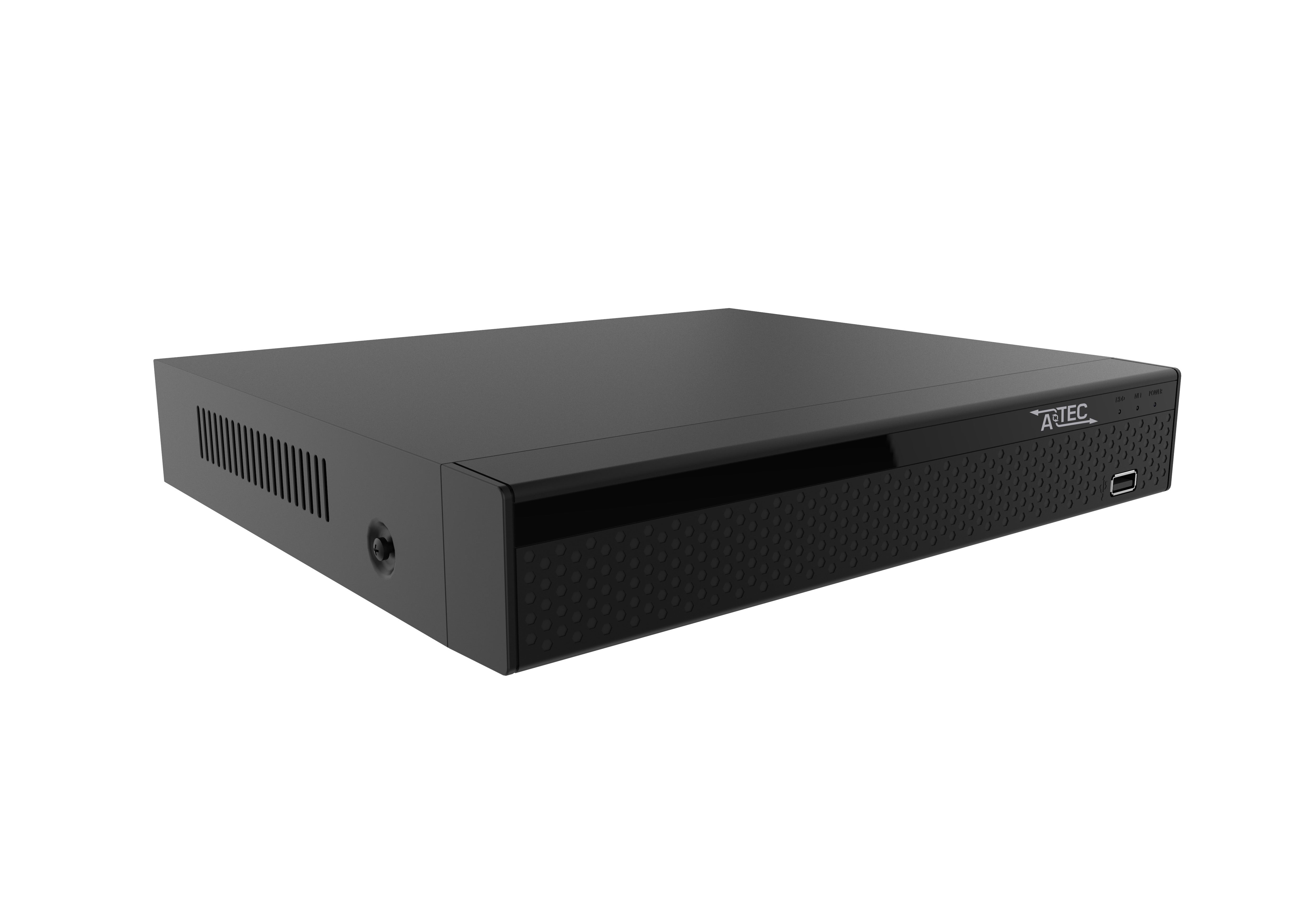

ATEC-NV09-640 IP видеорегистратор, 8 Мп, 9 каналов

ATEC-NV09-640 — сетевой IP-видеорегистратор для приёма, обработки, записи и хранения видеопотоков от IP-камер. Модель обслуживает до 9 каналов и принимает видео с разрешением до 8 Мп; при 8 Мп запись доступна для восьми каналов с частотой 25 кадров в секунду, при разрешениях до 5 Мп — для девяти каналов с той же частотой. Видеоданные сохраняются на внутренний HDD с интерфейсом SATA, который приобретается отдельно. Кодеки H.264, H.264+, H.265 и H.265+ позволяют выбирать режим сжатия с учётом качества изображения и глубины архива. Для включения в сетевую систему предусмотрены Ethernet, ONVIF профилей S/T, удалённый доступ через CV380 и IPEYE. Регистратор поддерживает аналитику, получаемую от совместимых камер, и предназначен для локального и удалённого контроля системы видеонаблюдения.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Количество IP-каналов. до 9 каналов, разрешение видеовхода — до 8 Мп
• Разрешения записи. 8 Мп (3840×2160), 5 Мп (2592×1944), 4 Мп (2688×1520/2560×1440), 3 Мп (2048×1536), 1080p (1920×1080), 960p (1280×960), 720p (1280×720), D1 (720×576/720×480)
• Скорость записи. 8 Мп — 8 каналов по 25 кадров в секунду; 5 Мп, 4 Мп, 3 Мп, 1080p, 960p, 720p и D1 — 9 каналов по 25 кадров в секунду
• Пропускная способность. входящая/исходящая — 80/47 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Режимы записи. ручное управление, таймер, обнаружение движения, интеллектуальное событие
• Хранение. 1 интерфейс SATA для HDD 3,5 дюйма ёмкостью до 8 ТБ; накопитель приобретается отдельно
• Видеовыходы. 1 VGA до 1920×1080/60 Гц и 1 HDMI до 4K (3840×2160)/30 Гц; выходы работают в режиме дублирования
• Аудио. 1 линейный вход RCA 1 кОм, 1 выход RCA, двусторонняя аудиосвязь
• Аналитика от камер. движение с классификацией человека, вторжение в область, пересечение линии, вход и выход из зоны, длительное пребывание, скопление людей, детекция лиц
• Тревожные интерфейсы и RS-485. тревожные входы и выходы не поддерживаются; RS-485 не поддерживается
• Сеть. 1×RJ45 Ethernet 10/100 Мбит/с; ONVIF профилей S/T; CV380 для iPhone и Android, IPEYE
• Резервное копирование. USB-устройство или локальная сеть; предусмотрено 2 интерфейса USB 2.0
• Питание. 12 В DC, 2 А; мощность — не более 20 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20
• Корпус и размеры. металлический корпус; 260×215×43 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь» и индивидуальная упаковка; HDD в комплект не входит

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-NV09-640 подходит для небольшой сетевой системы, где требуется централизованная запись от нескольких IP-камер, локальный просмотр через VGA или HDMI и удалённый доступ по сети. Девять каналов позволяют сформировать основную конфигурацию и сохранить отдельный канал для расширения, если первоначально используется восемь камер.

Встроенная поддержка событий от камер помогает организовать поиск и запись по движению или интеллектуальному событию. При проектировании учитывают предел входящего потока 80 Мбит/с, отсутствие тревожных входов, тревожных выходов и RS-485, а также максимальную ёмкость одного HDD до 8 ТБ.

Степень защиты IP20 и паспортная температура указывают на размещение регистратора внутри помещения или защищённого шкафа. Вентиляцию, стабильное питание, сетевое подключение и доступ для обслуживания диска предусматривают на месте установки.

Как выбрать IP-видеорегистратор по числу каналов и пропускной способности?

Количество каналов определяет, сколько IP-камер регистратор может обслуживать одновременно. При проектировании учитывают уже установленные камеры и резерв для расширения системы. Число каналов само по себе не показывает допустимую нагрузку: суммарный входящий поток всех камер должен укладываться в пропускную способность регистратора.

Для расчёта складывают максимальные битрейты основных потоков камер в рабочих разрешениях и при выбранной частоте кадров. Отдельно проверяют исходящую полосу, если несколько операторов одновременно просматривают архив или живое видео. Поддерживаемое разрешение также сверяют с частотой записи: одинаковое число мегапикселей у камеры и регистратора ещё не подтверждает работу в нужном режиме.

ATEC-NV09-640 рассчитан на работу до девяти IP-камер и принимает видео до 8 Мп. Его входящая и исходящая пропускная способность составляет 80/47 Мбит/с; эти пределы сопоставляют с суммой потоков проектируемой системы.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-NV09-640: предусмотрен один интерфейс SATA для HDD 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Что даёт ONVIF и как проверить совместимость IP-камер?

ONVIF задаёт стандартизированные профили взаимодействия IP-оборудования. Для совместимости важна поддержка одного и того же профиля камерой и регистратором: профиль S применяется для базового потокового видео и управления, профиль T — для современных видеопотоков и событий, профиль G — для работы с записью и извлечением видео. Совпадение разъёма RJ45 или самого слова ONVIF без указания профиля недостаточно.

После добавления камеры проверяют основной и дополнительный потоки, доступные разрешения и кодеки, синхронизацию времени, PTZ-команды при их наличии и получение событий. Производительская аналитика, специальные настройки и облачные функции могут передаваться не полностью, поэтому нужные функции проверяют на выбранной паре устройств и версиях программного обеспечения.

ATEC-NV09-640 поддерживает ONVIF профилей S/T. Допустимое разрешение, частоту кадров и суммарный поток подключаемых камер дополнительно сверяют с паспортными пределами регистратора.

Как проверить 9-канальный регистратор после подключения?

После настройки сети добавляют камеры и проверяют изображение на каждом из девяти каналов. Для каналов с разрешением 8 Мп отдельно контролируют фактическую частоту записи и суммарный входящий поток. Затем проверяют расписание, запись по движению или интеллектуальному событию, поиск архива по времени и резервное копирование на USB-устройство либо по локальной сети.

На VGA- и HDMI-мониторах оценивают правильность разрешения и дублирование изображения. Если используется звук, проверяют линейный вход и выход RCA и двустороннюю аудиосвязь. Поскольку тревожные входы, тревожные выходы и RS-485 у модели отсутствуют, связанные с ними сценарии организуют средствами камер или другого оборудования системы.
