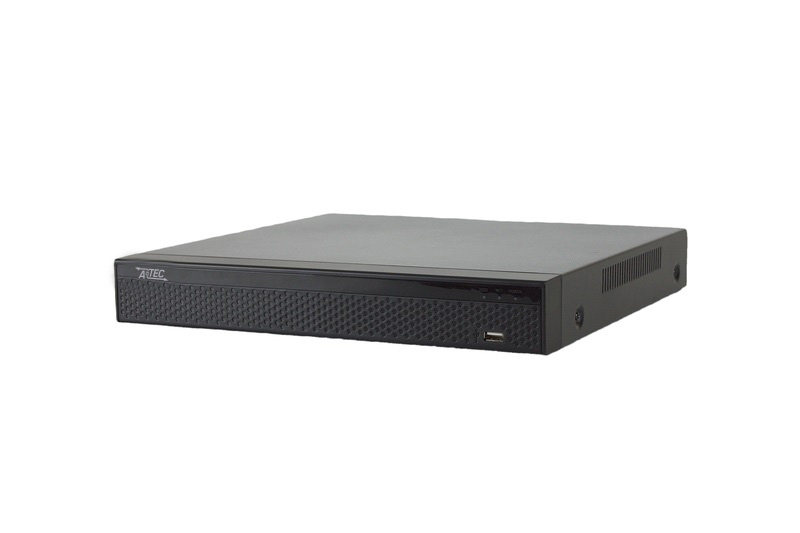

ATEC-UV08-722 Гибридный видеорегистратор, 5 Мп, 8 каналов

ATEC-UV08-722 — восьмиканальный мультигибридный видеорегистратор для записи от аналоговых HD- и IP-камер. Восемь BNC-входов поддерживают AHD, CVI, TVI и CVBS; смешанные режимы позволяют заменять часть аналоговых каналов IP-камерами, а режим только IP — использовать до 16 сетевых каналов. Для аналоговой записи предусмотрены режимы до 5 Мп Lite с частотой, зависящей от разрешения. Входящая пропускная способность IP-части составляет до 48 Мбит/с. Архив сохраняется на один HDD SATA ёмкостью до 8 ТБ, который приобретается отдельно. Два аудиовхода с поддержкой восьми AOC-каналов, четыре тревожных входа, один выход и RS-485 позволяют использовать регистратор в системе со звуком, внешними событиями и управляемыми камерами.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип и форматы. XVR, поддержка AHD, CVI, TVI 2.0/3.0, CVBS и IP
• Аналоговые входы. 8 BNC-каналов
• Режимы подключения. аналоговый, аналоговый + IP и только IP; смешанные сочетания — 2+7, 4+5 или 6+3 каналов, в режиме только IP — до 16 каналов
• Разрешения записи. 5 Мп Lite (1296×1952), 4 Мп Lite (1280×1440), 3 Мп Lite (1024×1536), 1080N (960×1080), 720p (1280×720), 960H (960×480)
• Скорость аналоговой записи. 5 Мп Lite — 8 каналов по 6 кадров в секунду; 4 Мп Lite — 8×8; 3 Мп Lite — 8×10; 1080N и 720p — 8×15; 960H — 8×25 кадров в секунду
• IP-режим. 5 Мп — 8 каналов по 25 кадров в секунду; 4 Мп и 3 Мп — 12×25; 1080p, 960p, 720p и D1 — 16×25 кадров в секунду
• Пропускная способность. входящая — до 48 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Хранение. 1 SATA для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ; накопитель приобретается отдельно
• Видеовыходы. 1 VGA и 1 HDMI с режимами 1920×1080/1280×1024/1280×720/1024×768, 1 CVBS; выходы дублируются
• Аудио. 2 линейных входа RCA 1 кОм, 1 выход RCA, поддержка 8 AOC-каналов; G.711U/G.711A
• Тревожные интерфейсы. 4 тревожных входа и 1 тревожный выход
• Аналитика. детекция движения с классификацией человека на аналоговых каналах
• Сеть и удалённый доступ. 1×RJ45 Ethernet 10/100 Мбит/с, ONVIF профилей S/T, CV380 для iPhone и Android, IPEYE
• Управление и копирование. 1 порт RS-485 с Pelco-D/Pelco-P, 2×USB 2.0; копирование на USB FAT32, по сети или FTP
• Питание. 12 В DC, 2 А; мощность — не более 10 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20

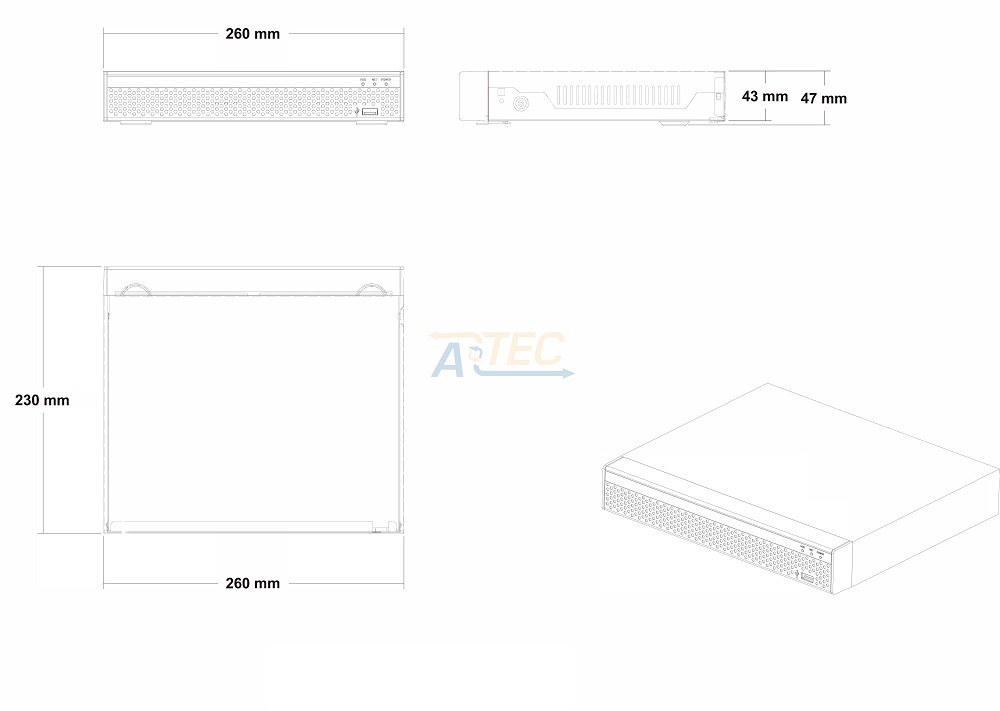

• Корпус и размеры. металлический корпус; 260×230×47 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь» и индивидуальная упаковка; HDD в комплект не входит

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-UV08-722 предназначен для объекта с восемью аналоговыми каналами и возможностью поэтапного подключения IP-камер. Он позволяет сохранить BNC-линии, использовать AOC для передачи звука от поддерживаемых камер и организовать удалённый просмотр через сеть.

Смешанные конфигурации дают возможность перераспределять систему между аналоговыми и IP-каналами. При выборе учитывают, что частота записи аналогового видео снижается с ростом разрешения, а IP-режим ограничен входящим потоком 48 Мбит/с.

IP20 требует защищённого внутреннего размещения. Перед вводом в эксплуатацию проверяют выбранный режим каналов, запись на HDD, тревожные входы и выход, RS-485, звук и фактическую глубину архива.

Гибридный видеорегистратор или NVR: что выбрать?

Гибридный видеорегистратор выбирают для системы, где используются аналоговые HD-камеры и требуется возможность подключать IP-камеры. Сетевой регистратор NVR работает с IP-видеопотоками через Ethernet. Поэтому выбор зависит от существующей кабельной инфраструктуры, типов камер и плана модернизации объекта.

Аналоговые камеры подключают к BNC-входам, а их формат сигнала и разрешение должны поддерживаться регистратором. IP-камеры подключают через локальную сеть; для них проверяют ONVIF, кодек, разрешение и суммарную пропускную способность. У гибридной модели доступное число каналов и частота записи могут изменяться при переключении между аналоговым, смешанным и полностью IP-режимами.

ATEC-UV08-722 подходит для системы с восемью аналоговыми линиями и поэтапным переходом на IP-камеры; смешанная конфигурация выбирается по фактическому составу камер.

Как проверить совместимость камер с гибридным регистратором?

Для аналоговой камеры последовательно проверяют стандарт видеосигнала, разрешение и частоту кадров, которую регистратор поддерживает на соответствующем BNC-канале. Форматы AHD, TVI, CVI и CVBS используют одинаковый тип разъёма, однако это не делает их взаимозаменяемыми без поддержки нужного режима регистратором.

Для IP-камеры сверяют профиль ONVIF, кодек, разрешение, частоту кадров и сетевой битрейт. После подключения оценивают живое видео, запись, воспроизведение и события. Передача звука по коаксиальному кабелю и интеллектуальные функции зависят от конкретного формата и реализации камеры, поэтому их проверяют отдельно.

ATEC-UV08-722 поддерживает AHD, CVI, TVI 2.0/3.0, CVBS и IP. Для IP-подключения заявлены ONVIF S/T; поддерживаемые режимы записи включают аналоговые режимы до 5 Мп Lite и IP-видео до 5 Мп.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-UV08-722: предусмотрен один SATA-интерфейс для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Как распределяются аналоговые и IP-каналы?

В аналоговом режиме используются восемь BNC-входов. В смешанном режиме паспорт предусматривает три сочетания: две аналоговые и семь IP-камер, четыре аналоговые и пять IP-камер либо шесть аналоговых и три IP-камеры. В режиме только IP регистратор может обслуживать до шестнадцати сетевых каналов при поддерживаемых разрешениях.

Перед переключением режима фиксируют подключение всех камер и параметры записи. После переключения проверяют, что нужные BNC- и IP-каналы доступны, частота кадров соответствует выбранному разрешению, а суммарный IP-поток не превышает 48 Мбит/с. Затем выполняют контрольную запись и воспроизведение с каждого типа канала.
