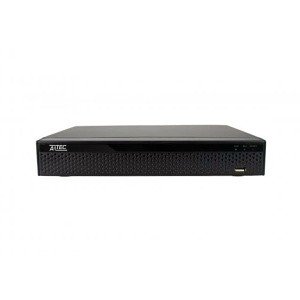

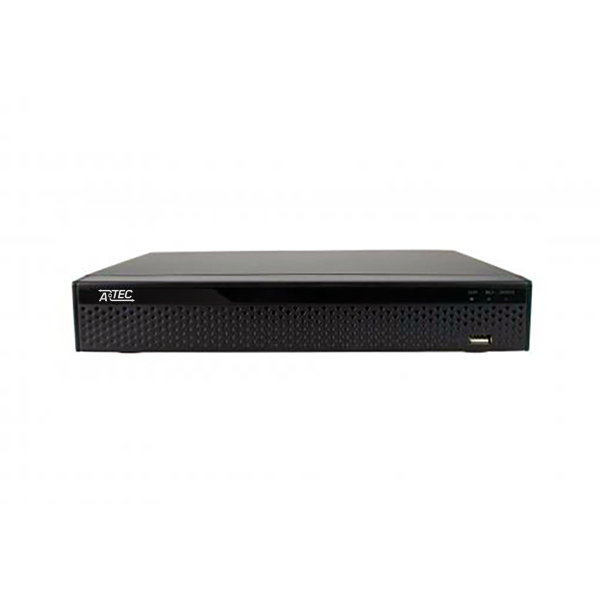

ATEC-UV04-702 Гибридный видеорегистратор, 5 Мп, 4(аналог)+2 (IP) канала

ATEC-UV04-702 — мультигибридный видеорегистратор для построения и модернизации систем на базе аналоговых HD- и IP-камер. Четыре BNC-входа принимают сигналы AHD, CVI, TVI и CVBS, а сетевое подключение позволяет добавлять IP-камеры и переключать регистратор в комбинированный либо полностью IP-режим. В нормальном смешанном режиме базовая конфигурация включает четыре аналоговых канала и два IP-канала до 5 Мп; доступные сочетания меняются вместе с выбранным режимом и разрешением. Входящая пропускная способность составляет до 48 Мбит/с. Запись выполняется на один HDD SATA, приобретаемый отдельно, с применением H.264/H.264+/H.265/H.265+. Два аудиовхода, поддержка четырёх AOC-каналов, четыре тревожных входа, один выход и RS-485 позволяют связать видео, звук и внешние события в одной системе.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип и форматы. XVR, поддержка AHD, CVI, TVI 2.0/3.0, CVBS и IP

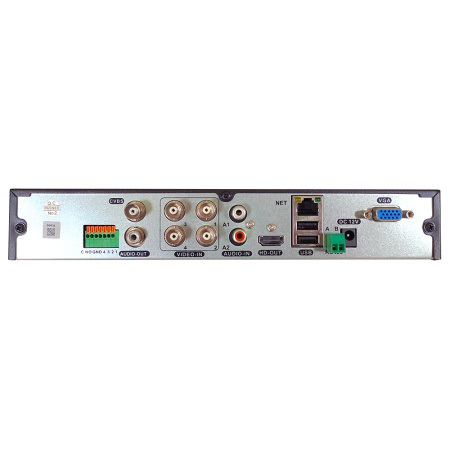

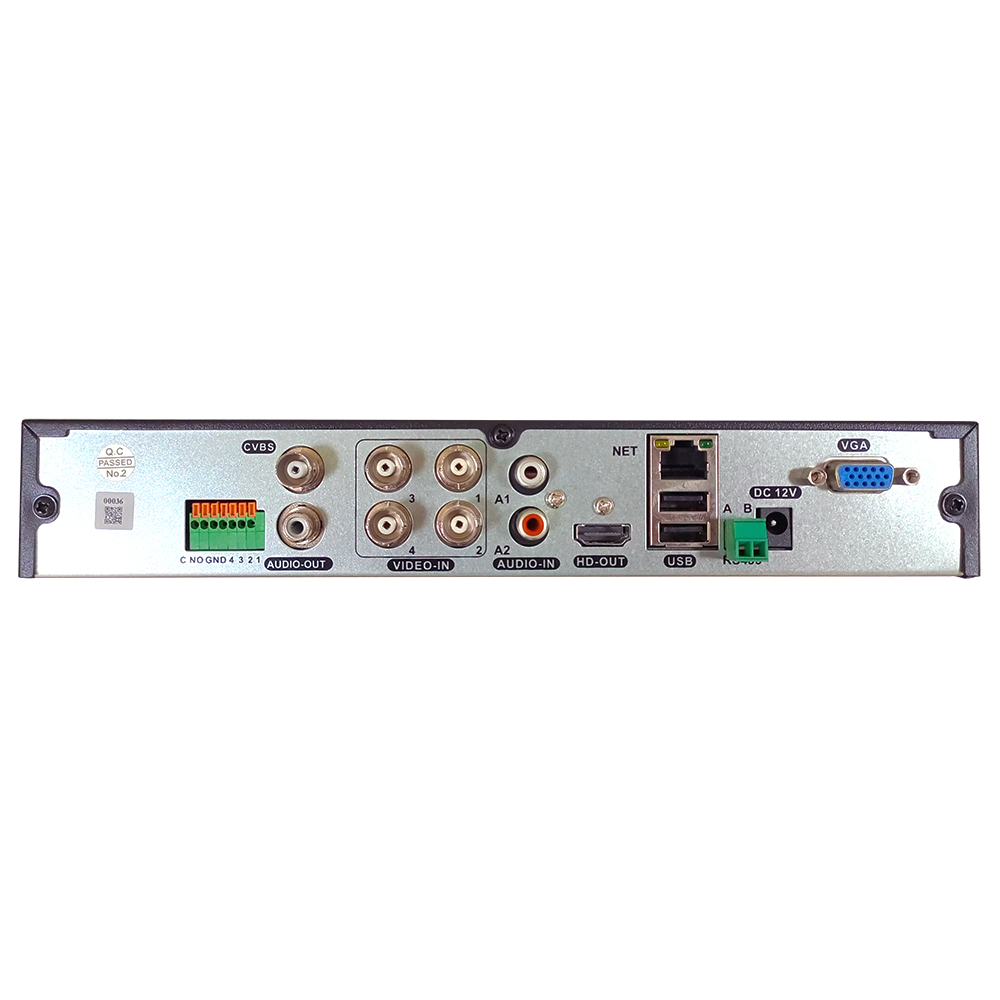

• Аналоговые входы. 4 BNC-канала
• Режимы подключения. аналоговый, аналоговый + IP и только IP; в базовом смешанном режиме — 4 аналоговых и 2 IP-канала до 5 Мп, в режиме только IP — до 16 каналов
• Разрешения записи. 5 Мп (2592×1944), 8 Мп Lite (1920×2160), 5 Мп Half (1296×1944), 4 Мп (2560×1440), 4 Мп Half (1280×1440), 3 Мп (2048×1536), 3 Мп Lite (1024×1536), 1080p, 720p и 960H
• Скорость аналоговой записи. 8 Мп Lite — 4 канала по 8 кадров в секунду; 5 Мп — 4×6; 5 Мп Half — 4×10; 4 Мп — 4×8; 4 Мп Half — 4×15; 3 Мп — 4×9; 3 Мп Lite — 4×18; 1080p — 4×15; 720p и 960H — 4×25 кадров в секунду
• Пропускная способность. входящая — до 48 Мбит/с
• Видеосжатие. H.264/H.264+/H.265/H.265+
• Хранение. 1 SATA для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ; накопитель приобретается отдельно
• Видеовыходы. 1 VGA и 1 HDMI с режимами 1920×1080/1280×1024/1280×720/1024×768, 1 CVBS; выходы дублируются
• Аудио. 2 линейных входа RCA 1 кОм, 1 выход RCA, поддержка 4 AOC-каналов; G.711U/G.711A
• Тревожные интерфейсы. 4 тревожных входа и 1 тревожный выход
• Аналитика. детекция движения с классификацией человека на аналоговых каналах
• Сеть и удалённый доступ. 1×RJ45 Ethernet 10/100 Мбит/с, ONVIF профилей S/T, CV380 для iPhone и Android, IPEYE
• Управление и копирование. 1 порт RS-485 с Pelco-D/Pelco-P, 2×USB 2.0; копирование на USB FAT32, по сети или FTP
• Питание. 12 В DC, 2 А; мощность — не более 10 Вт без HDD
• Условия эксплуатации. от −10 до +55 °C, относительная влажность не более 90%, степень защиты IP20

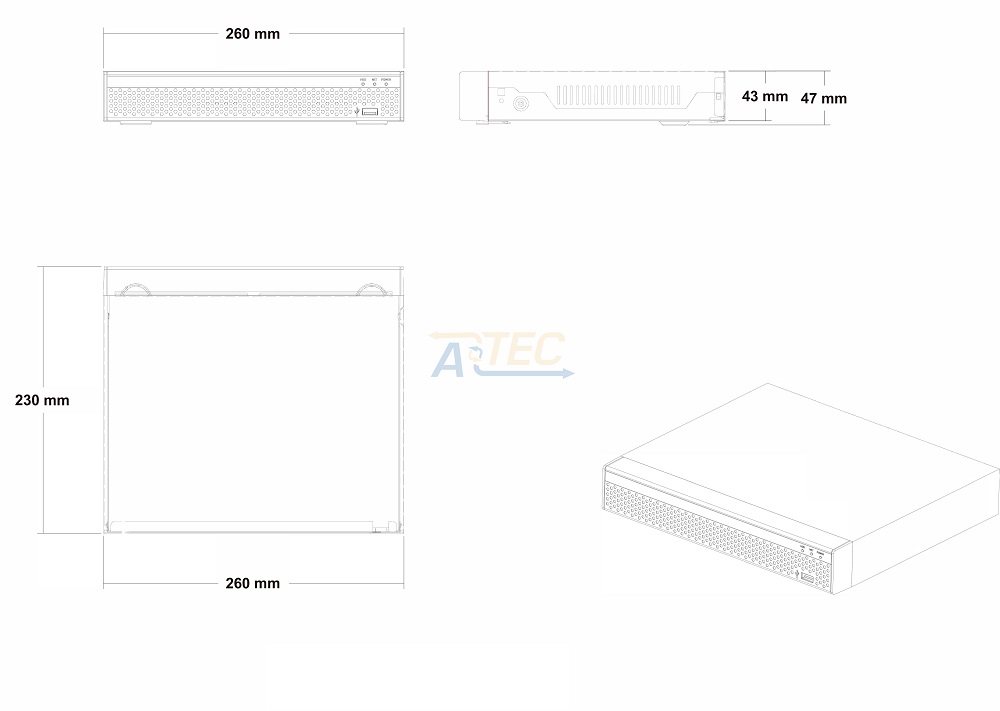

• Корпус и размеры. металлический корпус; 260×230×47 мм
• Комплект. видеорегистратор, паспорт, блок питания, манипулятор типа «мышь» и индивидуальная упаковка; HDD в комплект не входит

ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ

ATEC-UV04-702 подходит для объекта с четырьмя существующими аналоговыми линиями, где требуется сохранить коаксиальную инфраструктуру и добавить IP-камеры. Поддержка нескольких аналоговых стандартов помогает использовать камеры разных форматов после проверки их разрешения и частоты записи.

Смешанный и IP-режимы позволяют изменять состав системы без немедленной замены всех камер. При этом количество каналов, разрешение и кадровая частота зависят от выбранного режима, поэтому конфигурацию фиксируют в проекте до установки HDD и настройки архива.

Регистратор имеет IP20 и размещается в сухом защищённом помещении или оборудованном шкафу. В расчёте учитывают предел 48 Мбит/с, ёмкость одного HDD до 8 ТБ и необходимость отдельного тестирования AOC, тревожных входов и RS-485.

Гибридный видеорегистратор или NVR: что выбрать?

Гибридный видеорегистратор выбирают для системы, где используются аналоговые HD-камеры и требуется возможность подключать IP-камеры. Сетевой регистратор NVR работает с IP-видеопотоками через Ethernet. Поэтому выбор зависит от существующей кабельной инфраструктуры, типов камер и плана модернизации объекта.

Аналоговые камеры подключают к BNC-входам, а их формат сигнала и разрешение должны поддерживаться регистратором. IP-камеры подключают через локальную сеть; для них проверяют ONVIF, кодек, разрешение и суммарную пропускную способность. У гибридной модели доступное число каналов и частота записи могут изменяться при переключении между аналоговым, смешанным и полностью IP-режимами.

ATEC-UV04-702 подходит для базовой схемы с четырьмя аналоговыми камерами и возможностью добавлять IP-каналы; режим работы выбирают до настройки записи.

Как проверить совместимость камер с гибридным регистратором?

Для аналоговой камеры последовательно проверяют стандарт видеосигнала, разрешение и частоту кадров, которую регистратор поддерживает на соответствующем BNC-канале. Форматы AHD, TVI, CVI и CVBS используют одинаковый тип разъёма, однако это не делает их взаимозаменяемыми без поддержки нужного режима регистратором.

Для IP-камеры сверяют профиль ONVIF, кодек, разрешение, частоту кадров и сетевой битрейт. После подключения оценивают живое видео, запись, воспроизведение и события. Передача звука по коаксиальному кабелю и интеллектуальные функции зависят от конкретного формата и реализации камеры, поэтому их проверяют отдельно.

ATEC-UV04-702 поддерживает AHD, CVI, TVI 2.0/3.0, CVBS и IP. Для IP-подключения заявлены ONVIF S/T; поддерживаемые режимы записи включают аналоговое видео до 5 Мп и режимы 8 Мп Lite, а также IP-видео до 5 Мп.

Как подобрать объём жёстких дисков для видеоархива?

Объём архива рассчитывают по суммарному битрейту камер, продолжительности хранения и режиму записи. При непрерывной записи поток учитывается круглосуточно; запись по движению или событию уменьшает средний объём, но результат зависит от активности сцены. Разрешение, частота кадров, кодек и настройки качества меняют битрейт, поэтому расчёт выполняют по фактическим параметрам камер.

Сначала задают требуемую глубину архива в сутках, затем суммируют средний поток всех каналов и добавляют эксплуатационный запас. Для системы видеонаблюдения выбирают накопители, рассчитанные на длительную многопоточную запись. После установки проверяют, что регистратор распознал каждый диск, выполняет запись и позволяет найти и воспроизвести нужный интервал.

ATEC-UV04-702: предусмотрен один SATA-интерфейс для HDD 2,5 или 3,5 дюйма ёмкостью до 8 ТБ. Жёсткие диски в комплект не входят, поэтому их тип и объём определяют до ввода системы в эксплуатацию.

Сколько камер можно подключить в разных режимах?

Количество камер зависит от выбранного режима. В базовом смешанном режиме регистратор обслуживает четыре аналоговых канала и два IP-канала до 5 Мп. Паспорт также предусматривает сочетание двух аналоговых каналов и семи IP-каналов, а в режиме только IP — до шестнадцати сетевых каналов при поддерживаемых разрешениях.

Переключение режима меняет доступные разрешения, число каналов и частоту кадров. До монтажа составляют точную схему камер, затем выбирают режим и проверяют каждый канал в живом просмотре и архиве. Для IP-части дополнительно контролируют суммарный входящий поток до 48 Мбит/с; для аналоговой части — формат сигнала и частоту записи на BNC-входах.
