Сплиттеры и инжекторы для видеонаблюдения: виды и назначение

Сплиттеры и инжекторы — устройства, связанные с технологией PoE (Power over Ethernet), которая позволяет передавать по сетевому кабелю одновременно данные и электропитание. Они нужны, когда требуется подключить оборудование с несовпадающей поддержкой PoE.

Для чего нужны сплиттеры и инжекторы

Инжекторы:

подают питание по витой паре Ethernet на оборудование с PoE, если коммутатор не поддерживает PoE;

позволяют обойтись без прокладки отдельного кабеля питания;

экономят время и средства при монтаже;

обеспечивают защиту оборудования (в активных моделях);

дают возможность подключать IP‑камеры там, где нет розетки 220 В.

Сплиттеры:

разделяют сигнал PoE на данные и питание;

преобразуют напряжение (обычно 48 В в 12 В, 9 В или 5 В) для камер без поддержки PoE;

позволяют использовать современные коммутаторы с PoE для подключения старого оборудования;

уменьшают количество кабелей в системе.

Виды инжекторов

Пассивные инжекторы

подают фиксированное напряжение (12/24/48 В) без согласования с устройством;

дешевле активных моделей;

подходят для коротких линий и точного соответствия напряжения;

риск повреждения оборудования при ошибке в подборе.

Активные инжекторы (соответствующие стандартам IEEE)

согласовываются с устройством («рукопожатие»);

автоматически определяют требуемую мощность;

защищают от перегрузок и короткого замыкания;

поддерживают стандарты PoE:

IEEE 802.3af (PoE) — до 15,4 Вт (реально ~12–13 Вт);

IEEE 802.3at (PoE+) — до 30 Вт (реально ~25–27 Вт), подходит для PTZ‑камер и камер с обогревом;

IEEE 802.3bt (PoE++) — 60 Вт или 90–100 Вт, для мощных устройств.

Многопортовые инжекторы

имеют несколько портов питания из одного блока;

удобны для подключения группы камер рядом;

упрощают монтаж в системах с несколькими камерами.

Инжекторы с дополнительными функциями

защита от перенапряжений и грозовых разрядов;

индикация состояния портов;

поддержка резервирования питания (ИБП).

Уличные инжекторы

защищены от влаги и пыли (IP65/IP67);

работают в широком температурном диапазоне (−40 °C … +70 °C);

часто имеют герметичный корпус.

Виды сплиттеров

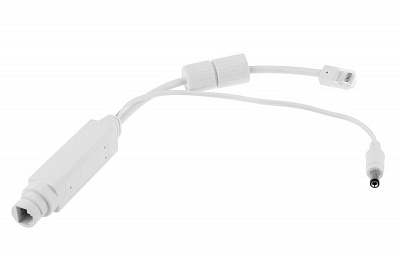

Стандартные сплиттеры

принимают PoE (48 В) и выдают пониженное напряжение (12 В, 9 В, 5 В);

имеют выходной разъём для питания камеры (DC jack);

поддерживают разные стандарты PoE (af/at/bt).

Многопортовые сплиттеры

разделяют один PoE‑вход на несколько выходов;

используются для подключения нескольких камер без PoE к одному PoE‑порту.

Специализированные сплиттеры

с усиленной защитой от помех;

с грозозащитой (6 кВ и выше);

для промышленного применения.

Компактные сплиттеры

миниатюрные модели для скрытого монтажа;

подходят для внутренних камер в офисах и магазинах.

Уличные сплиттеры

защищены от влаги, пыли, перепадов температур;

часто имеют герметичные кабельные вводы.

Примеры типовых конфигураций подключения

Одна камера, коммутатор без PoE

коммутатор → Ethernet‑кабель → PoE‑инжектор → Ethernet‑кабель с PoE → IP‑камера.

Группа камер, коммутатор без PoE

коммутатор → многопортовый PoE‑инжектор → несколько Ethernet‑кабелей с PoE → несколько IP‑камер.

Старая камера без PoE, коммутатор с PoE

коммутатор с PoE → Ethernet‑кабель с PoE → PoE‑сплиттер → Ethernet‑кабель (данные) + силовой кабель (питание) → камера без PoE.

PTZ‑камера с обогревом

коммутатор без PoE → активный PoE+ инжектор (IEEE 802.3at) → Ethernet‑кабель с PoE → PTZ‑камера.

Ключевые параметры при выборе

Для инжекторов:

стандарт PoE (af/at/bt) — должен соответствовать потреблению камеры;

мощность — суммарная нагрузка всех камер плюс запас 20–30 %;

количество портов — зависит от числа подключаемых камер;

защита — грозозащита, защита от КЗ;

условия эксплуатации — уличный или внутренний монтаж;

тип — пассивный или активный (предпочтительнее для надёжности).

Для сплиттеров:

входное напряжение PoE (обычно 48 В);

выходное напряжение (12 В/9 В/5 В) — должно соответствовать камере;

выходной ток — должен превышать потребление камеры на 20–30 %;

стандарт PoE — совместимость с инжектором/коммутатором;

степень защиты (IP‑рейтинг) — для уличных моделей;

габариты — для скрытого монтажа.

Типичные ошибки при установке

подключение пассивного инжектора к несовместимой камере;

недооценка потерь напряжения на длинных линиях (свыше 70–80 м);

отсутствие запаса мощности в блоке питания;

установка оборудования без защиты от влаги на улице;

использование кабелей низкого качества (Cat5e вместо Cat6 для PoE+).
