Труба гофрированная

Гофрированные трубы для структурированных кабельных систем (СКС) — это защитные каналы для прокладки слаботочных кабелей (витая пара, оптические линии, сигнальные провода). Они обеспечивают механическую защиту, предотвращают повреждения от внешних воздействий и упрощают монтаж.

Виды гофрированных труб

Гофрированные трубы для СКС изготавливают из разных материалов, каждый из которых имеет свои особенности.

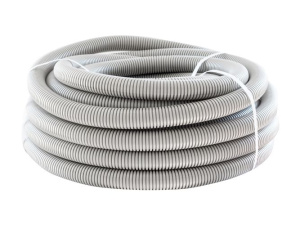

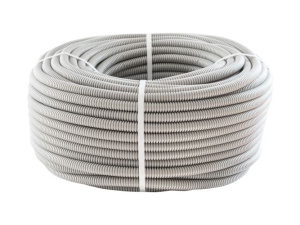

Поливинилхлорид (ПВХ). Самый распространённый и доступный вариант. Подходит для внутренней прокладки в помещениях. Не поддерживает горение, но неустойчив к УФ-излучению и морозам.

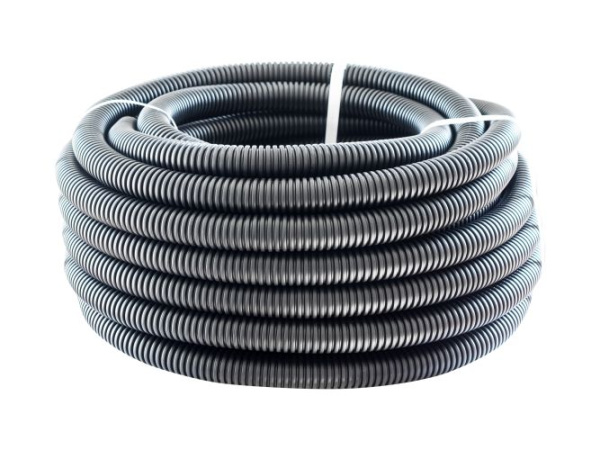

Полиэтилен низкого давления (ПНД). Более прочный и устойчивый к температурам материал. Подходит для подземной прокладки и уличных работ. Устойчив к УФ-излучению, но горюч.

Полипропилен (ПП). Обладает повышенной химической стойкостью и расширенным температурным диапазоном. Используется в агрессивных средах и при повышенных температурах.

Полиамид (ПА). Самый прочный и гибкий материал. Устойчив к ударам, вибрациям, химическим воздействиям и УФ-излучению. Применяется в промышленных условиях и для сложных трасс.

Конструкция и особенности

Гофрированные трубы бывают однослойными и двустенными. У двустенных труб наружный слой — гофрированный, он обеспечивает жёсткость, а внутренний — гладкий, что облегчает протяжку кабеля.

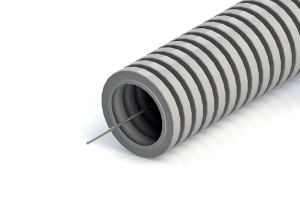

Некоторые трубы комплектуются протяжным зондом (кондуктором) — металлической проволокой, которая упрощает протяжку кабеля через трубу.

Жёсткость труб маркируется индексом SN. Например, SN4 подходит для прокладки под газоном, а SN8 — под дорогами.

Назначение и применение

Гофрированные трубы для СКС выполняют несколько функций:

• Защита от механических повреждений. Предотвращают перегибы, заломы и сдавление кабеля.
• Изоляция от окружающей среды. Защищают кабель от влаги, пыли, химических веществ и УФ-излучения.
• Упрощение монтажа. Гибкость труб позволяет прокладывать их в труднодоступных местах и создавать сложные трассы.
• Сменяемость проводки. Скрытая прокладка в трубах позволяет заменять кабели без штробления стен.

Такие трубы используют:

• в офисных и жилых зданиях для прокладки витой пары и оптических кабелей;
• в промышленных объектах и дата-центрах;
• при прокладке трасс под землёй, в стяжке пола, за подвесными потолками.

Критерии выбора

При выборе гофрированных труб для СКС учитывают:

• Диаметр. Должен соответствовать количеству и сечению кабелей. Стандартные размеры — 16, 20, 25, 32, 40, 50, 63 мм.
• Материал. Для внутренних работ чаще используют ПВХ, для внешних и промышленных — ПНД, ПП или ПА.
• Жёсткость (SN). Зависит от условий прокладки.
• Наличие зонда. Упрощает протяжку кабеля.
• Степень защиты (IP). Для уличных работ требуется IP55 или выше.
