Оборудование для систем оповещения и трансляции: виды и назначение

Системы оповещения и трансляции включают комплекс оборудования для передачи звуковых сигналов и речевых сообщений. Разберём основные типы устройств и их функции.

1. Источники сигнала

Микрофоны (настольные, настенные, радиомикрофоны) — для передачи голосовых объявлений.

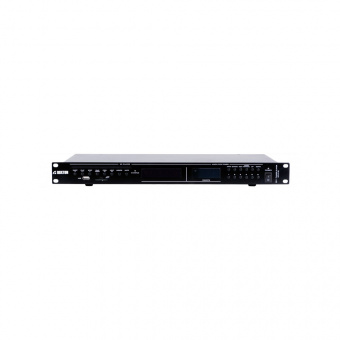

Цифровые проигрыватели — воспроизводят заранее записанные сообщения (например, инструкции по эвакуации).

Тюнеры/радиоприёмники — транслируют радиопередачи или фоновую музыку.

Генераторы тональных сигналов — создают звуковые сигналы тревоги (сирену, гудки).IP‑аудиоустройства — передают аудио через сеть Ethernet (для распределённых систем).

2. Устройства обработки и коммутации сигнала

Микшеры — смешивают сигналы от нескольких источников (микрофонов, проигрывателей).

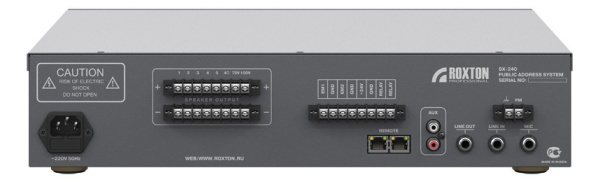

Усилители мощности — увеличивают уровень аудиосигнала для передачи на громкоговорители. Бывают:

одноканальные (для одной зоны);

многоканальные (для нескольких зон);

трансляционные (с трансформатором для длинных линий).

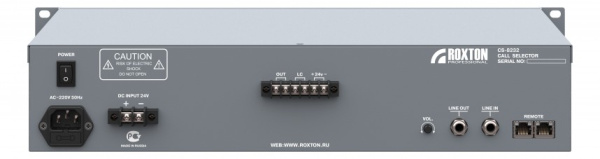

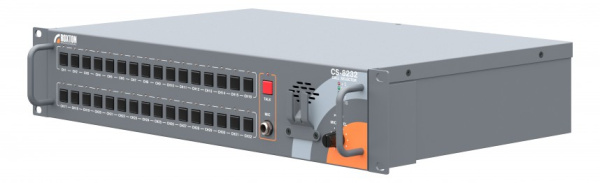

Селекторы зон — распределяют сигнал по разным зонам оповещения (этажи, секции здания).

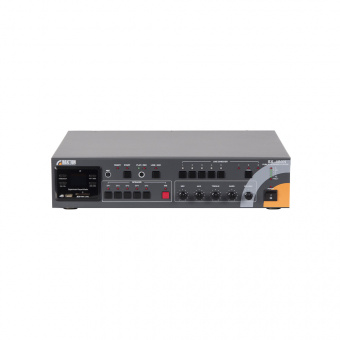

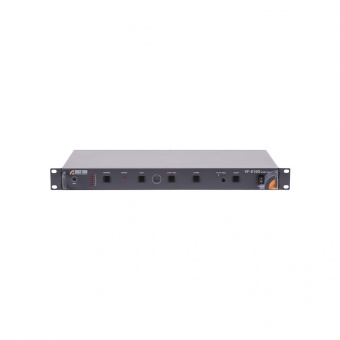

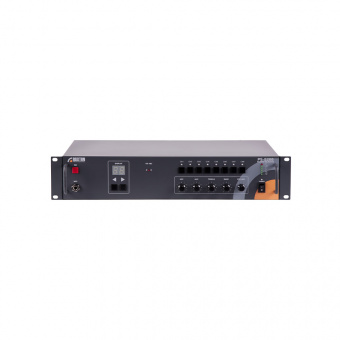

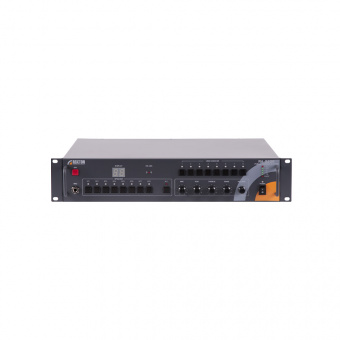

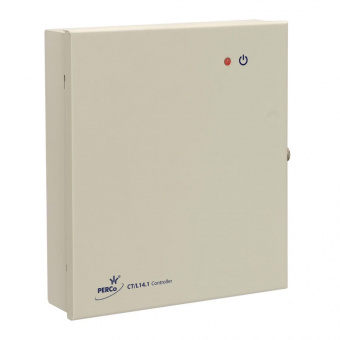

Контроллеры и процессоры — управляют работой системы, активируют сценарии (например, автоматическое включение тревоги при сигнале от пожарной сигнализации).

Коммутаторы и матричные переключатели — маршрутизируют аудиосигналы между устройствами.

3. Оконечные устройства (оповещатели)

Громкоговорители:

потолочные — для равномерного озвучивания помещений (офисы, торговые залы);

настенные — для коридоров, холлов;

рупорные — для открытых пространств (стадионы, вокзалы, промышленные территории);

взрывозащищённые — для опасных зон (нефтебазы, химические заводы);

влагозащищённые — для улицы или влажных помещений.

Световые оповещатели (табло «Выход», мигающие индикаторы) — дублируют звуковые сигналы для людей с нарушениями слуха или в условиях сильного шума.

Комбинированные оповещатели — совмещают звук и свет (например, сирена + мигающий маячок).

4. Управляющее оборудование

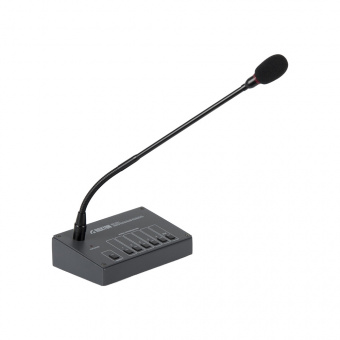

Микрофонные консоли и пульты — позволяют оператору передавать объявления в выбранные зоны.

Диспетчерские панели — отображают состояние системы, позволяют управлять сценариями.

IP‑терминалы — обеспечивают удалённое управление через сеть (например, с компьютера или смартфона).

Кнопки аварийной активации — ручное включение тревоги (устанавливаются в стратегически важных точках).

5. Вспомогательное оборудование

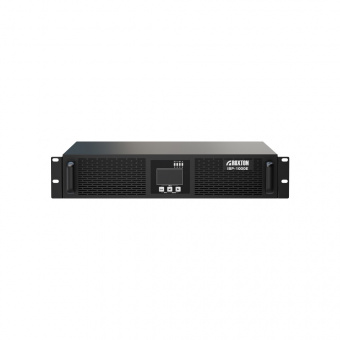

Блоки бесперебойного питания (ИБП) — обеспечивают работу системы при отключении электричества.

Резервные источники питания (аккумуляторы, генераторы) — критически важны для аварийных систем.

Кабельные трассы и коммутационные шкафы — организуют прокладку и защиту кабелей.

Разветвители и согласователи импеданса — согласовывают параметры сигнала между устройствами (например, между усилителем и громкоговорителями).

Устройства защиты линий — предохраняют оборудование от перенапряжений (грозозащита).

6. Интеграционные модули

Интерфейсы для подключения пожарной сигнализации — автоматически активируют оповещение при срабатывании датчиков дыма/пламени.

Модули интеграции с СКУД (системами контроля доступа) — разблокируют двери при тревоге.

Шлюзы для IP‑сетей — позволяют управлять системой через интернет или локальную сеть.

Адаптеры для радиоканалов — обеспечивают беспроводную передачу сигнала (актуально для временных инсталляций).

Назначение оборудования по задачам системы

Примеры применения на объектах

Торговый центр:

фоновая музыка — проигрыватель + потолочные громкоговорители;

рекламные объявления — микрофонная консоль + микшер;

оповещение о пожаре — сирены + световые табло + интеграция с пожарной сигнализацией.

Промышленный цех:

производственные сигналы — рупорные громкоговорители + генератор тона;

эвакуация — речевые оповещатели с инструкциями + резервное питание.

Школа:

звонки между уроками — таймер + усилитель;

объявления администрации — микрофон + селектор зон;

тревога — светозвуковые оповещатели + автоматическая активация от датчиков.

Нормативные требования

Для систем оповещения о пожаре оборудование должно соответствовать:

ГОСТ Р 59639‑2021 (методы испытаний);

ГОСТ Р 53325‑2012 (технические требования);

СП 3.13130.2009 (требования к СОУЭ);

НПБ 104‑03 (классификация систем).

Ключевые критерии:

приоритет аварийных сигналов над другими трансляциями;

работоспособность в условиях пожара (огнестойкие кабели, ИБП);

разборчивость речи (уровень звука ≥ 75 дБ, но не более 120 дБ);

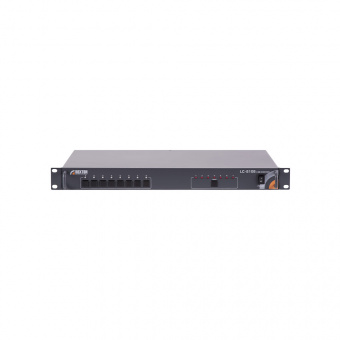

контроль линий связи и исправности оборудования.
