Wiegand на практике: как “бегут биты” от считывателя к контроллеру

Уважаемые коллеги! Мы уже обсуждали, что большинство наших считывателей и контроллеров работают по протоколу Wiegand-26/34. Сегодня разберём, как это выглядит на практике на примере считывателя AT‑PR500MF GR от Аккордтек.

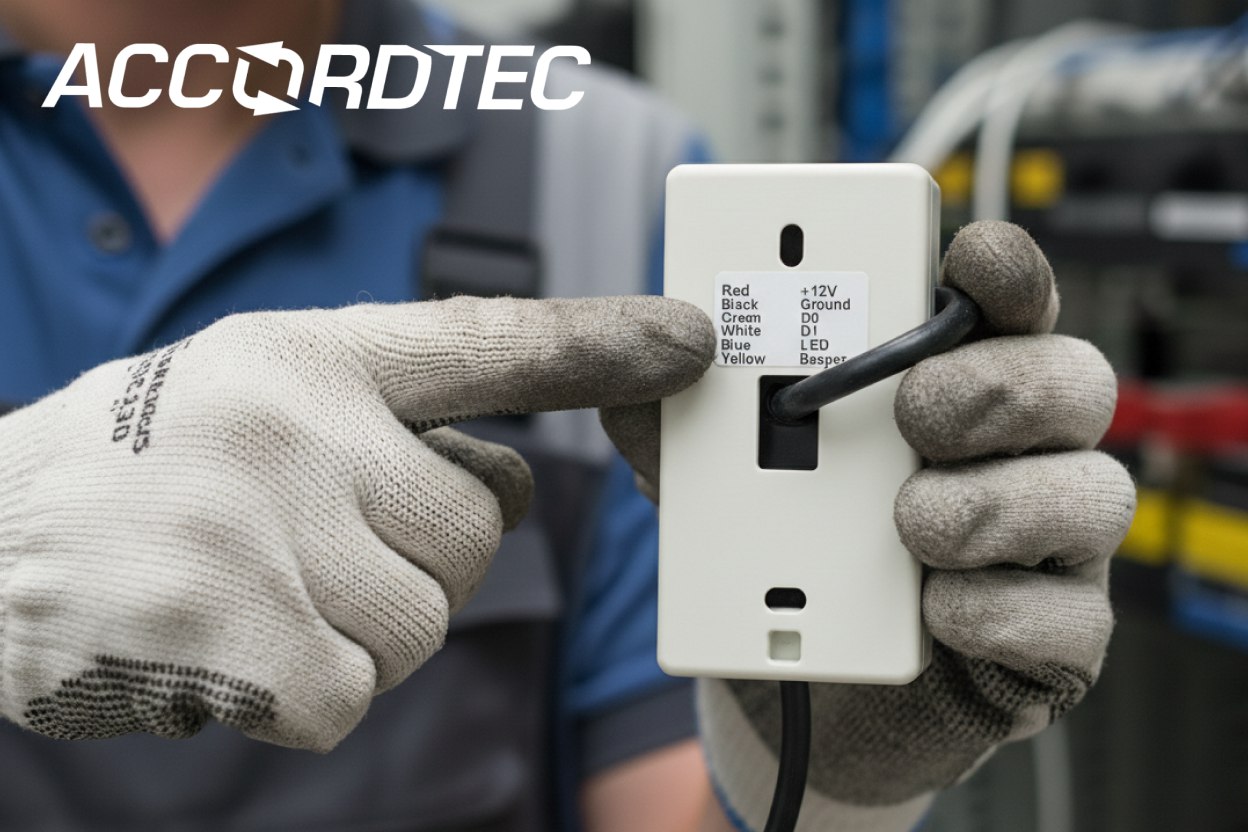

Минимальный набор проводов Wiegand:

1. D0 — линия передачи логического нуля
2. D1 — линия передачи логической единицы
3. GND — общий минус
4. +12 В — питание считывателя

Когда вы подносите карту Mifare, считыватель формирует последовательность импульсов на D0/D1 — каждый импульс длится примерно 50–100 мкс, паузы между ними 1–2 мс. Контроллер Аккордтек принимает эти импульсы, собирает 26 или 34 бита и вычисляет номер карты.

Почему это удобно:

AT‑PR500MF GR поддерживает сразу Wiegand‑26 и Wiegand‑34, что упрощает интеграцию с большинством контроллеров.

Дальность линии до 100 м при правильном кабеле достаточна для большинства объектов.
​

Один и тот же считыватель можно использовать и на уличных дверях: IP68, диапазон температур от −45 до +60 °C.
