Почему "залипает" реле контроллера и как спасёт деталь за 5 рублей?

Уважаемые коллеги! Сталкивались с ситуацией: новая система работает неделю, а потом контроллер перестаёт открывать дверь (или наоборот — закрывать)? Реле щёлкает, но контакт "сварился".

Причина — ЭДС самоиндукции.

Электромагнитный замок — это огромная катушка индуктивности. При размыкании цепи (когда реле отключает питание) в катушке возникает мощный всплеск обратного напряжения, достигающий 100-300 Вольт! Эта искра бьёт по контактам реле контроллера или кнопки выхода, постепенно выжигая их.

Решение:

Всегда устанавливайте защитный диод параллельно катушке замка!

Как ставить:

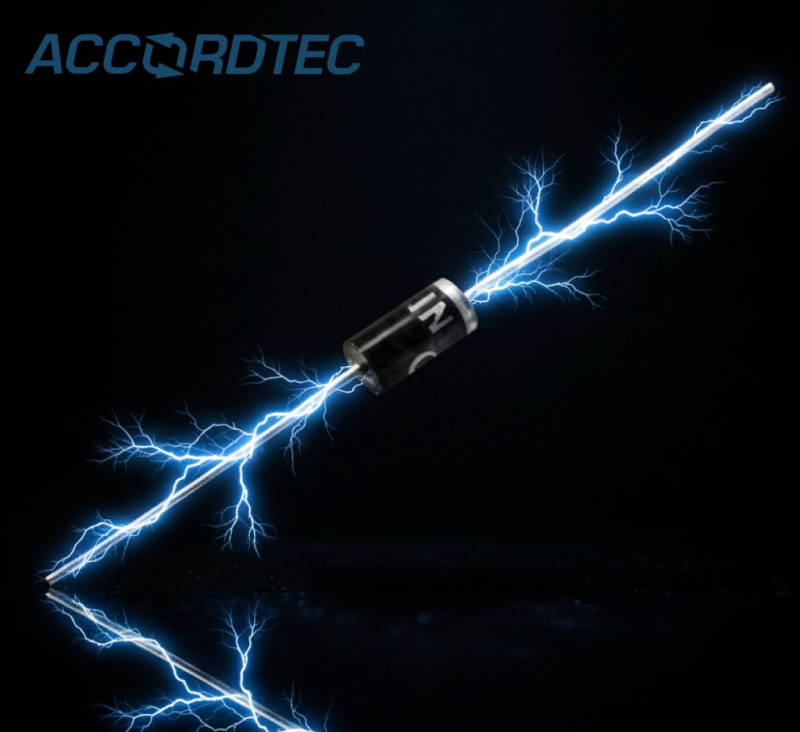

Диод (любой выпрямительный, например 1N4007 или 1N5408) ставится катодом (полоской) к плюсу (+12В), а анодом к минусу (GND).

Как это работает:

В нормальном режиме диод закрыт и не влияет на работу. При отключении питания обратный ток замка замыкается через диод, не создавая искры на контактах реле. Энергия гасится внутри контура "замок-диод".

Лайфхак от AccordTec:

Многие наши контроллеры (например, серии AT-K) уже имеют усиленную схемотехнику, но установка внешнего диода непосредственно на клеммах замка (а не контроллера!) даёт 100% гарантию защиты всей линии от помех.

Совет: Носите в сумке десяток диодов 1N4007. Они стоят копейки, но спасают контроллеры за тысячи рублей.
