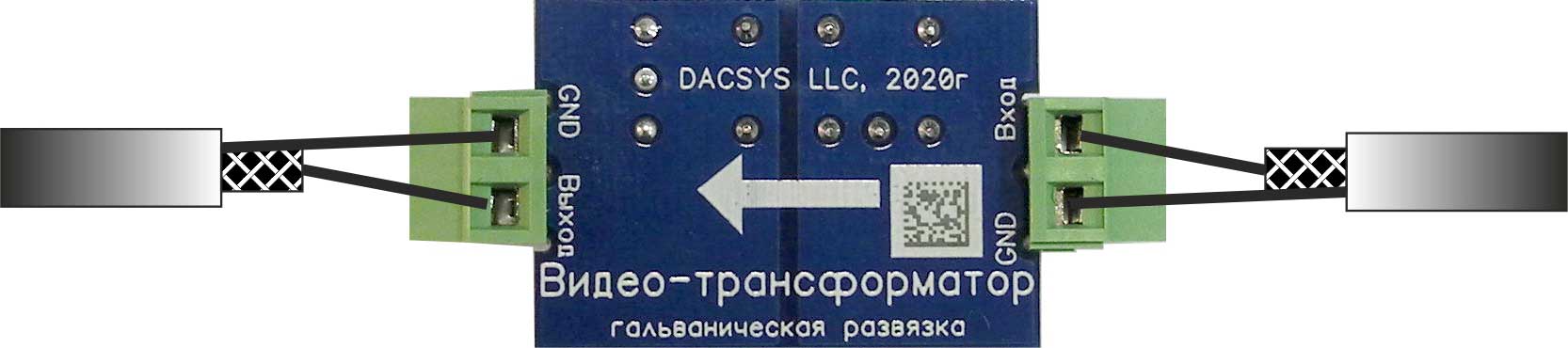

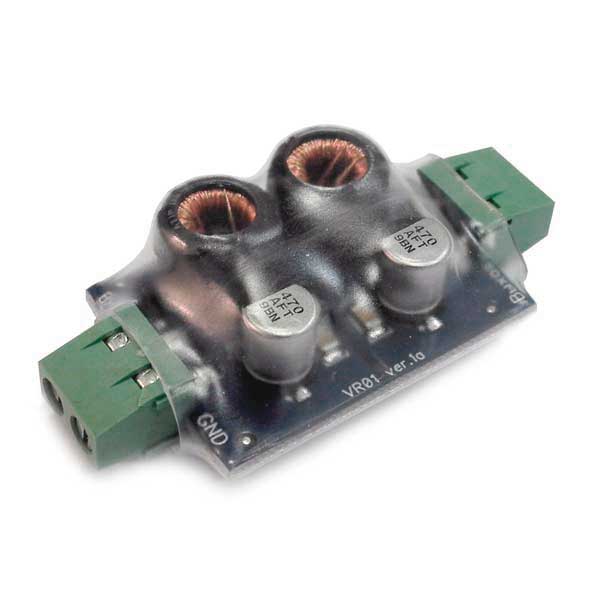

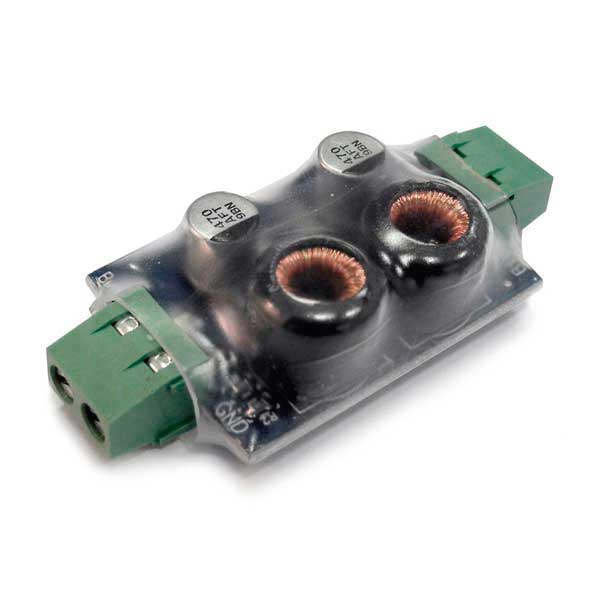

Блок видео развязки гальванический БВГ
Устройство для гальванической развязки аналогового видеосигнала (видеотрансформатор)
Видеотрансформатор предназначен для гальванической развязки видеосигнала любых аналоговых форматов, в пределах полосы пропускания, с целью изоляции источника и приёмника видеосигнала от возможных сквозных токов между ними. Паразитные сквозные (уравнивающие) токи могут возникать в сигнальных цепях и общем проводе (оплётке, возвратном проводе) сигнального кабеля в следующих случаях:
-питание оборудования с одной из сторон имеет прямую или ёмкостную связь с фазой питающей осветительной сети, а оборудование с другой стороны имеет прямую или ёмкостную связь с контуром заземления или с другой фазой питающей осветительной сети
-разводка кабелей видеосигнала и кабелей питания от источника сигнала образуют замкнутый контур по цепи общего провода (если общий провод питания и общий провод видеосигнала имеют контакт более, чем в одной точке).
Видеотрансформатор рассчитан на использование
