Шлагбаум Nice M7BAR6BDKIT1

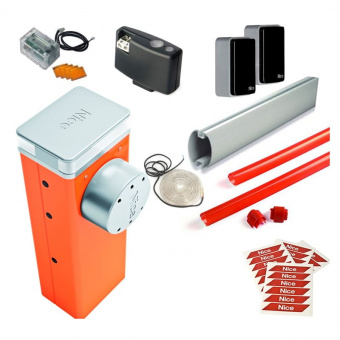

Комплект шлагбаума Nice M7BAR6BDKIT1 для проезда шириной 4 м включает в себя тумбу M5BAR, стрелу XBA14-4RU (69x92x4200 мм, окрашенный алюминий), пару фотоэлементов EPMB, приемник OXIBD, демпферы для стрелы XBA13 (упаковка — 9 шт.), LED-подсветку XBA4, семафорную лампу XBA8 и светоотражающие наклейки NK1.

M5BAR

Тумба с электромеханическим приводом и электронным блоком управления поддерживает четыре радиоканала, технологию BlueBus (подключение, распознавание, запоминание и питание устройств), функцию «Двигать в любом случае» — выполнение операций при любом состоянии устройств безопасности, индикацию необходимости ТО, синхронизированную работу в паре с такой же тумбой как ведущее или ведомое устройство при организации контроля проезда шириной до 8 м, подключение антенны, радиоприемника (разъем SM), двух металлодетекторов индукционных петель. Оборудована DIP-переключателем, инкрементальным энкодером и дисплеем для настройки и программирования функций. Поставляется с соединительными элементами, коробками для пары фотоэлементов, фундаментной плитой, закладными деталями и крепежом. Характеристики: Разблокировка стрелы ключом.Настройка скорости перемещения стрелы (3 ~ 6 с), усилия, длительности задержки (до 250 с.) при автоматическом опускании.Изменение скорости в различные этапы движения стрелы.Детекция помех с возвратным движением стрелы.Защита от взлома — давления на заблокированную стрелу.Энергосберегающий режим.Таймер подсветки.Момент: номинальный — 70 Нм, максимальный (пусковой) — 200 Нм.Интенсивность при непрерывной эксплуатации — 350 циклов/ч.Питание — 230 В AC.Энергопотребление: рабочее — 50 Вт, пусковое — 110 Вт.Поддержка питания от батареи PS224 или солнечных панелей системы Sykce (в комплект не включены).Ресурс — 200 000 ~ 2 000 000 циклов (зависит от условий работы).Защита стального (с катафорезным покрытием) корпуса от пыли и влаги — IP54.Рабочие температуры — -20 °C... +55 °C.Размер — 400x299x1215 мм.Вес — 80 кг.

EPMB

Фотоэлементы (приемник RX и передатчик TX — D-датчики присутствия по EN 12453) обнаруживают препятствия по траектории движения стрелы. Поддерживают автоматическую синхронизацию для предупреждения интерференции, LED-индикацию работы, получают питание от сети BlueBus. Эффективный радиус действия — 15 м, максимальный — 30 м. Угол обзора при ориентируемой оптике — 30°, фиксированной — 10°. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +50 °С. Размер — 50x80x28.5 мм. Вес — 143 г.

OXIBD

Четырехканальный приемник работает на частоте 433.92 МГц (антенна) по радиопротоколу Nice (ячеистая сеть, дистанция до 500 м), поддерживает двухстороннюю систему кодирования BD. Память рассчитана на 1024 односторонних и 750 двусторонних передатчиков. Предусмотрены подтверждение полученной команды, отправка данных о статусе устройств автоматики, LED-индикация работы. Чувствительность — -108 дБм. Питание — 5 В DC (от M5BAR). Стандарт защиты от пыли и влаги — IP20. Рабочие температуры — -20 °С… +55 °С. Размер — 49.5x41.9x18 мм. Вес — 22 г.

XBA8

Сигнальная лампа с зелеными и красными LED-индикаторами (4 светодиода по 1 Вт), размещаемая в крышке тумбы, работает в режимах одно- или двухстороннего семафора (программирование функций — через блок управления тумбы). Питание — 13 В ~ 40 В. Потребляемый при 24 В ток: при работе двух диодов — 290 мА, четырех — 310 мА. Средний срок службы — 80 000 ч. Класс изоляция — III. Рабочая температура — -20 °С… +50 °С. Размер — 93x64x45 В мм. Вес — 105 г.

XBA4

Мигающие красные светодиоды в трубке длиной 4 м с защелкивающимся креплением и подключением к выходу Light блока управления работают от напряжения 35 В DC.
