Автоматика Nice WINGO5BDKCE

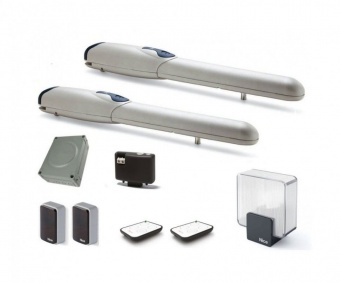

Комплект Nice WINGO5BDKCE рассчитан на автоматизацию распашных ворот со створками весом до 500 кг, шириной до 3.5 м. Состоит из двух электромеханических приводов WG5000, электронного блока управления MC800, фотоэлементов Medium EPM, приемника OXIBD и двух пультов ДУ ON3EBD, сигнальной лампы ELAC.

WG5000

Линейный привод поддерживает разблокировку двигателя механическим ключом при обесточивании, оснащен разъемом SM для приемника. Корпус из алюминиевого сплава соответствует стандарту защиты от пыли и влаги IP44. Класс изоляции — F. Рабочие температуры — -20 °С… +50 °С. Размер — 920x98x95 мм. Вес — 6 кг. Характеристики: Длина хода — 470 мм.Нагрузка: номинальная — 600 Н, максимальная — 1700 Н.Скорость — 0.013 м/с (без нагрузки).Интенсивность — 30 циклов/ч при номинальной нагрузке.Питание — 230 В АC, ток потребления — 1.5 А, номинальный — 0.5 А, мощность — 200 Вт, номинальная — 130 Вт.Технический ресурс — 45 000 ~ 125 000 циклов в зависимости от размера, веса и цельности створки, ветровой нагрузки и температуры.

EPM

Фотоэлемент состоит из передатчика (TX) и приемника (RX), синхронизируемых для предотвращения интерференции и представляющих собой релейные D-датчики присутствия с двойным антибликовым контуром для защиты от солнечных лучей. Рабочая дальность действия — 15 м, максимальная — 30 м. Угол обзора линз — 20°. Время срабатывания — до 30 мс. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток приемника и передатчика — 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +55 °С. Размер — 50x80x28.5 мм. Вес — 143 г.

MC800

Блок управления поддерживает подключение концевых выключателей, радиоантенны, электромеханического замка, индикатора открытых ворот. Оборудован DIP-переключателями для программирования функций. Интерфейсы: разъем SM для радиоприемника, порт IBT4N для устройств BusT4, два входа для устройств безопасности. Питание — 230 В AC, мощность — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — -20 °С… +55 °С. Размер — 310x232x122 мм. Вес — 4.1 кг. Функциональность: Автоматический и полуавтоматический режимы работы.Технология BlueBus с распознаванием и запоминанием подключенных устройств.Настройка усилия, задержки (5 ~ 180 с) открывания и закрывания створки, продолжительности пускового тока (до 3 с.).Частичное распахивание створок (восемь вариантов).Режим коллективного использования.Проверка работоспособности устройств безопасности до выполнения любого маневра («Фототест»).Выполнение действия при любом состоянии устройств безопасности («Двигать в любом случае»).Светодиодная индикация работы, неисправностей, необходимости ТО..

OXIBD

4-канальный приемник с антенной (433.92 МГц), памятью на 1024 односторонних и 750 двусторонних передатчиков передает сигнал по радиопротоколу Nice (ячеистая технология, до 500 м), отправляет подтверждение полученной команды, данные о состоянии ворот (открыто, закрыто), укомплектован LED-индикатором. Чувствительность — -108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — -20 °С… +55 °С. Защита от пыли и влаги — IP20. Размер — 49.5x41.9x18 мм. Вес — 22 г.

ON3EBD

3-канальный пульт ДУ (433.92 МГц) с динамическим кодом оборудован тремя функциональными и информационной кнопками. Питание — АКБ CR2032 с напряжением 3 В. Рабочие температуры — -5 °C... +55 °C. Защита от пыли и влаги — IP40. Размер — 45x56x11 мм. Вес — 18 г.

ELAC

LED-лампа белого света со встроенной антенной 433.92 МГц подает световые сигналы предупреждения о маневре в мигающем режиме с частотой 5 с. ~ 10 с. Корпус из ударопрочного пластика оснащен универсальным кронштейном. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +50 °С. Размер — 132x72x155 мм. Вес — 220 г.
