Автоматика Nice WINGO4BDKCE

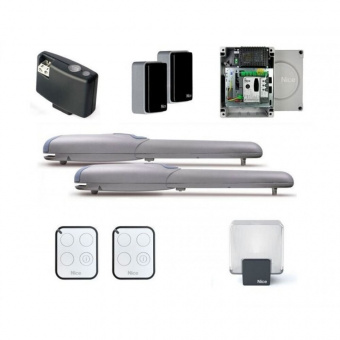

В комплект Nice WINGO4BDKCE для автоматических распашных ворот с двумя створками весом до 400 кг, шириной до 2 м каждая входят два линейных привода WG4000, электронный блок управления MC800, фотоэлементы EPM, приемник OXIBD, два пульта ДУ ON3EBD и сигнальная лампа ELAC.

WG4000

Электромеханический привод с редуктором оснащен системой механической блокировки и разблокировки (ключи в комплекте), поддерживает установку электрического замка (до 15 ВА). Предусмотрены кронштейны и метизные изделия для монтажа. Корпус из алюминия с коррозионностойким полиэстеровым покрытием соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — -20 °С… +50 °С. Характеристики: Скорость перемещения створки — 0.016 м/с (без нагрузки).Длина хода — 320 мм.Усилие при перемещении: номинальное — 500 Н, максимальное — 1500 Н.Интенсивность при номинальной нагрузке — 30 циклов/ч.Ресурс — 80 000 ~ 250 000 циклов.Класс изоляции F — стойкость к нагреву до +155 °С.Питание — 230 В АC, номинальный ток — 0,5 А, максимальный ток — 1.5 А.Номинальная потребляемая мощность — 130 Вт, максимальная — 200 Вт.Размер — 770x98x95 мм, вес — 6 кг.

EPM

Фотоэлемент состоит из синхронизируемых (предотвращение интерференции) передатчика (TX) и приемника (RX). Рабочий радиус действия — 15 м, максимальный — 30 м. Угол обзора линз — 20°. Время срабатывания — до 30 мс. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток приемника и передатчика — 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +55 °С. Размер — 50x80x28.5 мм. Вес — 143 г.

MC800

Блок управления оборудован клеммами и разъемами для подключения концевых выключателей, радиоантенны, электромеханического замка, устройств безопасности и дополнительного освещения, кнопками программирования функций, разъемом SM для приемников SMXI, SMXIS, OXI или OXIT, портом IBT4N, входами приводов. Питание — 230 В AC, мощность — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — -20 °С… +55 °С. Размер — 310x232x122 мм. Вес — 4.1 кг. Функциональность: Ручной, автоматический, полуавтоматический, пошаговый (последовательность действий, 8 уровней) режимы.Распознавание и запоминание устройств.Настройка паузы (5 ~ 180 с) автоматического закрывания, задержки открывания и закрывания (0 ~ 50 % времени работы), силы двигателей, времени пиковой нагрузки.Частичное открывание створок (8 уровней).Контроль устройств безопасности до выполнения каждого маневра.Выполнение действия при любом состоянии устройств безопасности.Светодиодная индикация состояния приводов и блока, выполнения команды, необходимости ТО.

OXIBD

Приемник с антенной (433.92 МГц) на 4 выхода оснащен памятью на 1024 односторонних и 750 двусторонних передатчиков, передает сигнал по радиопротоколу Nice (до 500 м, ячеистая технология), совместим с кодировками O-Code, FloR, TTS, Smilo, Flo. Поддерживает передачу извещений о полученных командах и данных о положении ворот (открыто, закрыто), укомплектован LED-индикатором. Чувствительность — -108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — -20 °С… +55 °С. Защита от пыли и влаги — IP20. Размер — 49.5x41.9x18 мм. Вес — 22 г.

ON3EBD

3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом поддерживает одностороннюю кодировку радиосигнала O-Cod», двустороннюю кодировку BD, оснащен тремя кнопками для подачи команд и одной для запроса состояния системы, LED-индикатором. Радиус действия — до 500 м на открытом пространстве и до 35 м в помещении. Питание — литиевая батарея CR2032 (напряжение 3 В). Рабочие температуры — -5 °C... +55 °C. Защита от пыли и влаги — IP40. Размер — 45x56x11 мм. Вес — 18 г.

ELAC

Белая LED-лампа со встроенной антенной 433.92 МГц подает световые сигналы для предупреждения о маневре миганием частотой 5 с. ~ 10 с. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +50 °С. Размер — 132x72x155 мм.
