Автоматика Nice WINGO4024BDKCE

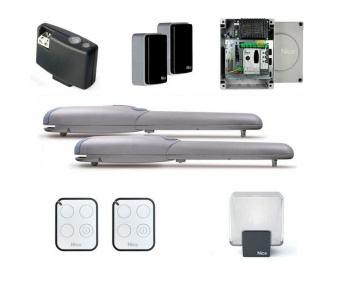

Комплект Nice WINGO4024BDKCE для распашных ворот шириной до 2 м, весом до 400 кг состоит из двух приводов WG4024, блока управления MC424L, фотоэлемента EPM, лампы ELDC, двух пультов ДУ ON3EBD и приемника OXIBD.

WG4024

Электромеханический мотор-редуктор поддерживает ручную блокировку и разблокировку, подключение электромеханического замка (до 15 Вт). Характеристики: Номинальное толкающие усилие — 500 Н, максимальное — 1500 Н.Длина хода — 320 мм.Скорость без нагрузки — 0.018 м/с, с нагрузкой — 0.013 м/мин.Обнаружение препятствий — амперометрическая технология.Количество циклов при номинальном крутящем моменте — 40.Защита алюминиевого корпуса от пыли и влаги — IP44.Рабочие температуры — -20 °С… +50 °С.Ресурс (зависит от размера и веса створки, температуры etc) — 80 000 ~ 250 000 циклов.Питание — 24 В DC.Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.Потребление тока: номинальное — 2 А, максимальное — 3.5 А.Размер — 770x98x95 (h) мм.Вес — 6 кг.

EPM

Пара фотоэлементов (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура состоит из передающего (TX) и приемного (RX) элементов, располагаемых параллельно и синхронизируемых для предотвращения интерференции. Рабочий радиус действия — до 30 м, угол обзора линз — 20°. Время срабатывания — до 30 мс. Защита корпуса от пыли и влаги — IP44. Рабочие температуры — -20 °С… +55 °С. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — макс. 55 мА. Размер — 50x80x28.5 мм. Вес — 143 г.

MC424L

Блок управления рассчитан на приводы с мощностью до 75 ВА, оборудован электронной платой, тремя кнопками с LED-индикацией для программирования функций, индикацией неисправностей, сетевым и сервисным предохранителями. Интерфейсы: SM для радиоприемников серий OXI, SMXI и SMXIS, вход «Стоп», порты для резервной АКБ PS124 (в комплект не входит) или солнечной батареи (в комплект не входит), IBT4N для подключения устройств с интерфейсом BusT4, клеммы приводов и радиоантенны. Расстояние до привода и замка — до 10 м, источника питания — 30 м, солнечной батареи — 3 м, антенны — 20 м. Параметры: Автоматическое закрывание створок после заданной паузы (5 ~ 80 с.).Проверка статуса ворот.Режим энергосбережения.Частичное открывание створок.Функция «Фототест» — выполнение действия после проверки и подтверждения работоспособности подключенных устройств.Программирование крайних положений.Защита от пыли и влаги — IP54.Рабочие температуры — -20 °С… +55 °С.Питание — 230 В AC.Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.Размер — 230x125x300 мм.Вес — 4.1 кг.

ON3EBD

Двухсторонний 3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, тремя функциональными и информационной кнопкой для получения данных о статусе автоматики работает при температурах -5 °C... +55 °C. Защита корпуса от пыли и влаги соответствует стандарту IP40. Источник питания — литиевая батарея (3 В) CR2032. Размер — 45x56x11 мм, вес — 18 г.

OXIBD

Четырехканальный приемник (433.92 МГц) с памятью на 750 двусторонних и 1024 односторонних передатчиков работает по радиопротоколу Nice — ячеистая технология обеспечивает расстояние передачи до 500 м. Поддерживает 2-стороннюю систему кодирования BD, передачу подтверждения о полученной команде, информации о состоянии автоматики. Укомплектован LED-индикатором, антенной. Чувствительность — -108 дБм. Питание — 5 В DC (от блока управления привода). Защита от пыли и влаги — IP20, рабочие температуры — -20 °С… +55 °С. Размер — 49.5x41.9x18 мм, вес — 22 г.

ELDC

Сигнальная LED-лампа белого света с антенной 433.92 МГц поддерживает режим мигания (включение и отключение по 5 с.), выполнена в корпусе из ударопрочного пластика с кронштейном для универсального крепления. Защита от пыли и влаги — IP44, рабочие температуры — -20 °С… +50 °С. Питание — 12 ~ 36 В. Размер — 132x72x155 мм.
