Автоматика Nice WALKY2024BDKCE

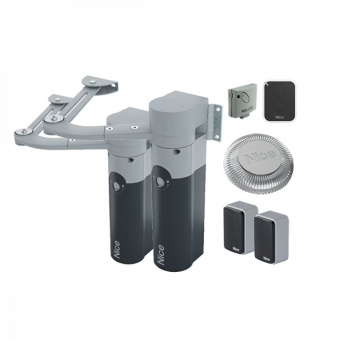

Комплект Nice WALKY2024BDKCE для автоматизации распашных со створками высотой до 2 м, весом до 180 кг состоит из приводов WL1024C и WL1024, фотоэлемента Medium BlueBus EPMB, приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы WLT.

WL1024C и WL1024

Электропривод рычажного типа укомплектован двигателем, редуктором, блоком управления и радиоприемником. Блок управления оснащен тремя кнопками программирования функций, SM-разъемом дополнительного приемника (SMXI, OXI, OXIFM). Поддерживает подключение электрозамка (12 В AC, до 15 ВА), антенны, устройств систем Solemyo (солнечные батареи), BlueBus ( MOTB, фотоэлементы MOFB и MOFOB, считыватель MOMB) и Opera (программаторы), определение количества подключенных двигателей, BlueBus-устройств, движения створок с точками частичного открывания и замедления. Интенсивность работы составляет до 50 циклов/ч, до 100 циклов/день. Функциональность и основные характеристики: Автоматический и полуавтоматический режимы.Амперометрическая технология обнаружения препятствий.Программирование (по 4 уровня) усилия и скорости, задержки (5 ~ 120 с.) перед автоматическим закрыванием створки.Частичное открывание створок.Максимальный угол распахивания створки — 110°, открывание на 90° за 7 с.Номинальный крутящий момент — 50 Нм, максимальный — 100 Нм.Скорость — 0.16 ~ 0.24 рад/с (при номинальном крутящем моменте).Блокировка и разблокировка двигателя вручную (ключ в комплекте).Перемещение створок при неисправных устройствах безопасности.Непрерывная работа в течение 10 минут.Ресурс — 50 000 ~ 150 000 циклов (в зависимости от факторов износа).Питание от сети — 230 В AC, двигателя — 24 DC, резервное — от АКБ PS424 (в комплект не включена), энергопотребление — 120 Вт (от сети).Защита от пыли и влаги — IP44, рабочие температуры — -20 °С… +50 °С.Размер без рычага — 90x125x385 мм, вес — 4.8 кг. WL1024 отличается отсутствием блока управления, радиоприемника, ограничения количества циклов в час, питанием (24 В DC), током потребления (до 3 А), весом (4.3 кг).

OXIBD

Четырехканальный приемник с антенной (433.92 МГц) обменивается с передатчиком сигналами на расстоянии до 500 м (ячеистая сеть радиопротокола Nice). Поддерживает двухстороннюю кодировку BD, передачу информации о статусе ворот, подтверждений команд. Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — -108 дБм. Питание — 5 В DC (от блока управления WL1024C). Защита от пыли и влаги — IP20. Рабочие температуры — -20 °С… +55 °С. Размер — 49.5x41.9x18 мм. Вес — 22 г.

EPMB

Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, двойным антибликовым контуром, BlueBus (управление, питание) и светодиодными индикаторами представляют собой D-детекторы для обнаружения препятствий. Полезный радиус действия — 15 м, максимальный — 30 м. Угол обнаружения при фиксированной оптике — 10°, ориентируемой — 30°. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °С… +50 °С. Размер — 50x80x28.5 мм. Вес — 143 г.

ON3EBD

3-канальный пульт ДУ (433.92 МГц) с динамическим кодом получает питание от литиевой батареи CR2032 (3 В DC). Оснащен тремя функциональными и информационной кнопками. Рабочие температуры — -5 °C... +55 °C. Защита от пыли и влаги — IP40. Размер — 45x56x11 мм. Вес — 18 г.

WLT

Многофункциональная LED-лампа поддерживает настройку направления и концентрации света (рассеянный или направленный луч), BlueBus, режимы сигнальной лампы (мигающий аварийный свет при подключении и по программе блока управления мотор-редуктора) и лампы подсветки (с 12 В или 24 В AC/DC), функцию «Сумерки» с автоматическим отключением по сигналу датчика. Два светодиода по 1 Вт стабильно работают до 70 000 ч непрерывно. Потребляемый ток — до 230 мА. Класс изоляции — III. Защита от пыли и влаги — IP44. Рабочие температуры — -20 °C... +50 °C. Размер — O88.7x21.7 мм. Вес — 60 г.
