Автоматика Came AXL (8K01MP-021)

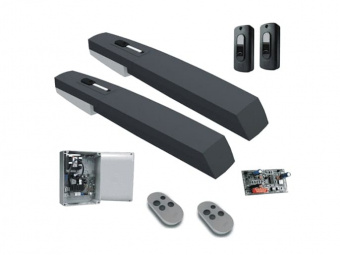

Комплект Came AXL (8K01MP-021) для автоматизации распашных ворот со створками весом до 250 кг, шириной до 2.2 м состоит из двух приводов AXL20DGS, блока управления ZL60, платы-радиоприемника AF43S, фотоэлемента DIR10 и двух брелоков TOP44RGR.

AXL20DGS

Линейный самоблокирующийся привод оснащен двигателем (24 В DC), червячным редуктором (передаточное число — 1/36) с конической зубчатой передачей, энкодером (контроль движения, повышенная безопасность), механическими упорами. Рабочие температуры — -20 °С… +55 °С. Защита от пыли и влаги — IP44. Характеристики: Длина хода — 350 мм.Толкающее усилие — 400 ~ 2000 Н.Перемещение створки за 15 с.Механическая блокировка и разблокировка ключом (в комплекте).Питание — 230 В AC, потребляемый ток — 5 А, мощность — 120 Вт.Размер — 740x112x110 мм, вес — 61 кг.

DIR10

Фотоэлемент представляет собой передатчик (TX) и приемник (RX). Дальность действия — 10 м. Коммутируемый ток — до 500 мА (при 24 В). Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Рабочие температуры — -20 °С… +55 °С. Защита от пыли и влаги — IP54. Размер одного датчика — 46x23x108 мм. Вес брутто — 160 г.

ZL60

Блок управления с кнопками и DIP-переключателем программирования поддерживает подключение плат радиоприемника (AF) и декодирования (R800), антенны, кодонаборной клавиатуры, устройств безопасности, управления и сигнализации. Оснащен плавкими предохранителями, трансформатором, контактами модуля RGP1, LED-индикаторами. Защита от пыли и влаги — IP54. Рабочие температуры — -20 °С… +55 °С. Питание — 230 В AC. Потребляемая мощность (нагрузка) — 300 Вт. Размер — 204x133x274 мм. Вес — 3.6 кг. Функциональность: Автоматическое закрывание створок с настраиваемой (1 ~ 180 с.) задержкой.Отключаемая функция дожима створки при закрывании.Частичное открывание для пешехода.Детекция препятствий — с настройкой чувствительности.Настройка скорости (перед конечными положениями створок) движения и замедления, времени задержки второго привода при закрывании.Тестирование устройств безопасности перед каждым срабатыванием приводов.Включение сигнальной лампы перед маневром.Подключение беспроводной системы безопасности RIO 2.0, электромеханического замка (обязателен для открывающихся внутрь створок), платы аварийного питания RLB.

AF43S

Встраиваемая плата радиоприемника с кодировкой ASK и рабочей частотой 433.92 МГц получает радиосигналы от пультов ДУ. Чувствительность — -107 дБм. Питание — 5 В DC (от блока управления). Потребляемый ток — 5.5 мА. Рабочие температуры — -20 °С… +55 °С. Вес в упаковке — 15 г.

TOP44RGR

Четырехканальный брелок (пульт ДУ) с четырьмя функциональными кнопками, динамически изменяемым кодом (количество запоминаемых кодов — до 4.3 млрд), рабочей частотой 433.92 МГц передает сигнал на расстоянии 50 ~ 150 м открытой местности. Питание — литиевая батарея CR2032 (3 В DC). Материал корпуса — поликарбонат. Размер — 34x70x13 мм. Вес — 16 г.
