Автоматика Came BX704 (001U2565RU)

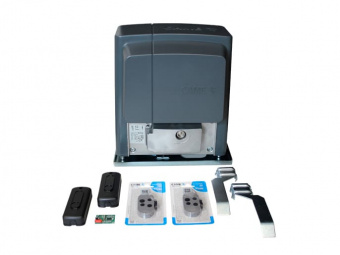

Комплект Came BX704 (001U2565RU) для автоматизации откатной створки весом до 400 кг, шириной до 14 м включает в себя привод BX704AGS, плату-радиоприемник AF43S, фотоэлементы DIR10 и два пульта ДУ TOP44RGR.

BX704AGS

Привод поддерживает беспроводную систему безопасности RIO 2.0, протокол удаленного доступа CRP, управление через облачный сервис Came Connect. Оборудован мотор-редуктором (230 В AC, пусковой конденсатор 12 мкФ), энкодером (контроль движения, обнаружение препятствий, настройка чувствительности), механическими концевыми выключателями, блоком управления ZBX7N. Управляющая плата укомплектована контактами кодонаборной клавиатуры, антенны, радиоприемника AF, карты памяти, считывателя, модуля RGP1, плат R700 (R800, R900), RSE etc. Защита от пыли и влаги — IP44, рабочие температуры — -20 °С… +55 °С. Питание — 230 В AC. Энергопотребление — 420 Вт. Размер — 300x241.5x307.5 мм, вес — 10 кг. Функциональность: Толкающее усилие — 300 Н.Скорость движения створки — 10 м/мин.Режим неполного (на 10 % ~ 80 %) открывания.Настройка усилия (на трансформаторе), времени (5 ~ 40 с) частичного открывания, автоматического закрывания (до 180 c.), скорости (3 уровня) торможения, времени (до 10 с.) предварительного включения лампы и т. д.Импорт и экспорт данных через карту памяти.Блокировка и разблокировка вручную.Термозащита двигателя со срабатыванием при 150 °C.Самодиагностика устройств безопасности.Интенсивность — 3 ~ 12 циклов/ч.

AF43S

Плата-радиоприемник (433.92 МГц) с кодировкой ASK, чувствительностью -107 дБм работает при температурах -20 °С… +55 °С. Питание (от привода) — 5 В DC. Потребляемый ток — 5.5 мА. Вес брутто — 15 г.

DIR10

Накладные фотоэлементы в составе передатчика (TX) и приемника (RX) действуют в радиусе 10 м. Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Коммутируемый ток — до 500 мА (при 24 В). Защита от пыли и влаги — IP54. Рабочие температуры — -20 °С… +55 °С. Размер каждого компонента — 46x23x108 мм. Вес брутто — 160 г.

TOP44RGR

Четырехканальный брелок (пульт ДУ) с частотой 433.92 МГц и динамическим кодом (до 4.3 млрд кодов) оснащен четырьмя кнопками. Дальность передачи радиосигнала на открытой местности — 50 ~ 150 м. Питание — литиевая батарея CR2032 (3 В DC). Материал — поликарбонат. Размер — 34x70x13 мм. Вес — 16 г.
